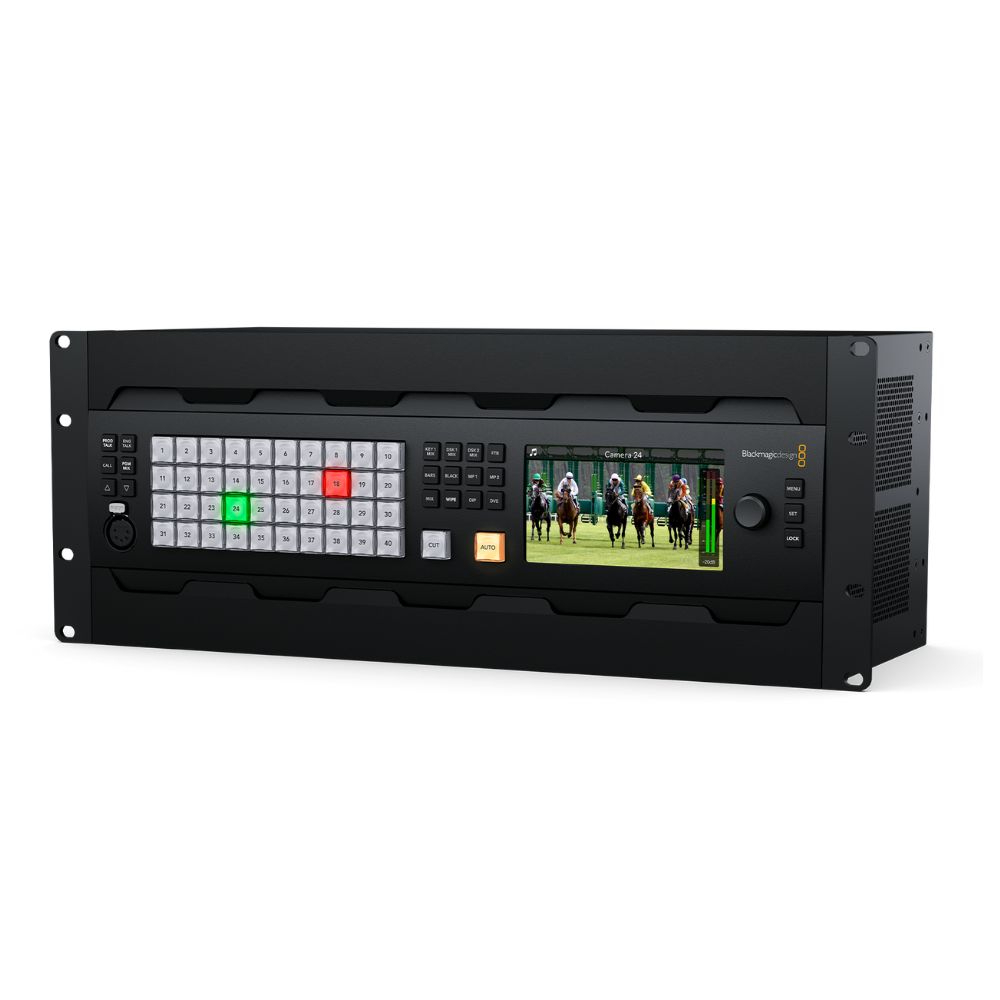

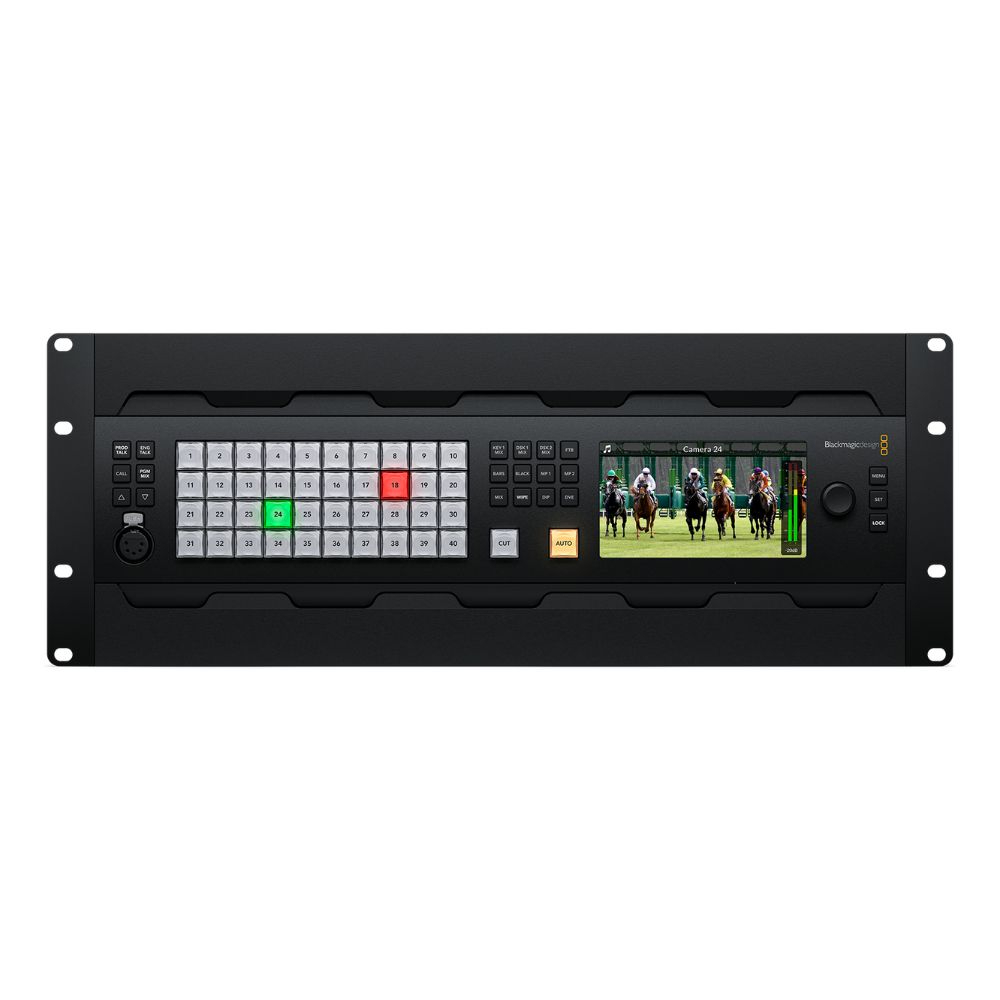

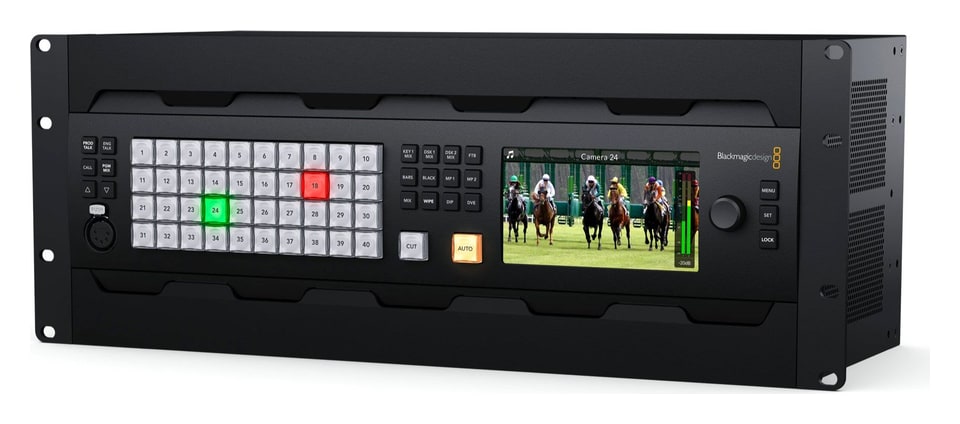

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

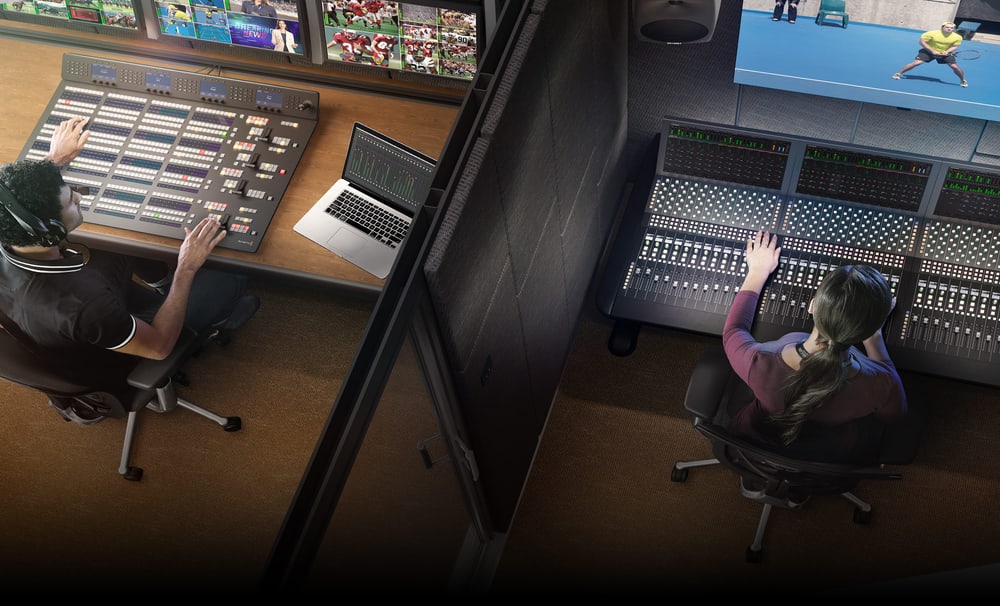

Der ATEM 4 M/E Constellation 4K Plus ist ein leistungsstarker 4 M/E Ultra HD-Mischer für die Live-Produktion. Er bietet 80 12G-SDI-Eingänge, 48 12G-SDI-AUX-Ausgänge, 4 DVEs, 16 ATEM Advanced Chroma Keys, 4 Media Player, 4 unabhängige Ultra HD-Multi-Views, 2 SuperSource-Prozessoren und weitere Funktionen. Außerdem gibt es Talkback und den professionellen 156-Kanal-Audiomixer von Fairlight mit Equalizer und Dynamik. Die Verfügbarkeit wird für Juni 2025 erwartet.

Jeder Geräteeingang ist mit einem separaten Konverter ausgestattet, so dass jeder SDI-Videoeingang in den Ausgangsstandard des Mähers umgewandelt werden kann. Es ist möglich, jeden SDI-Eingang des Umschalters in einem anderen TV-Standard zu betreiben - und sie funktionieren alle nahtlos. Sie können sogar Audio an mehrere digitale MADI-Ausgänge ausgeben, so dass Sie Audioquellen vom Mischer an einen externen Tontechniker zur separaten Mischung weiterleiten können.

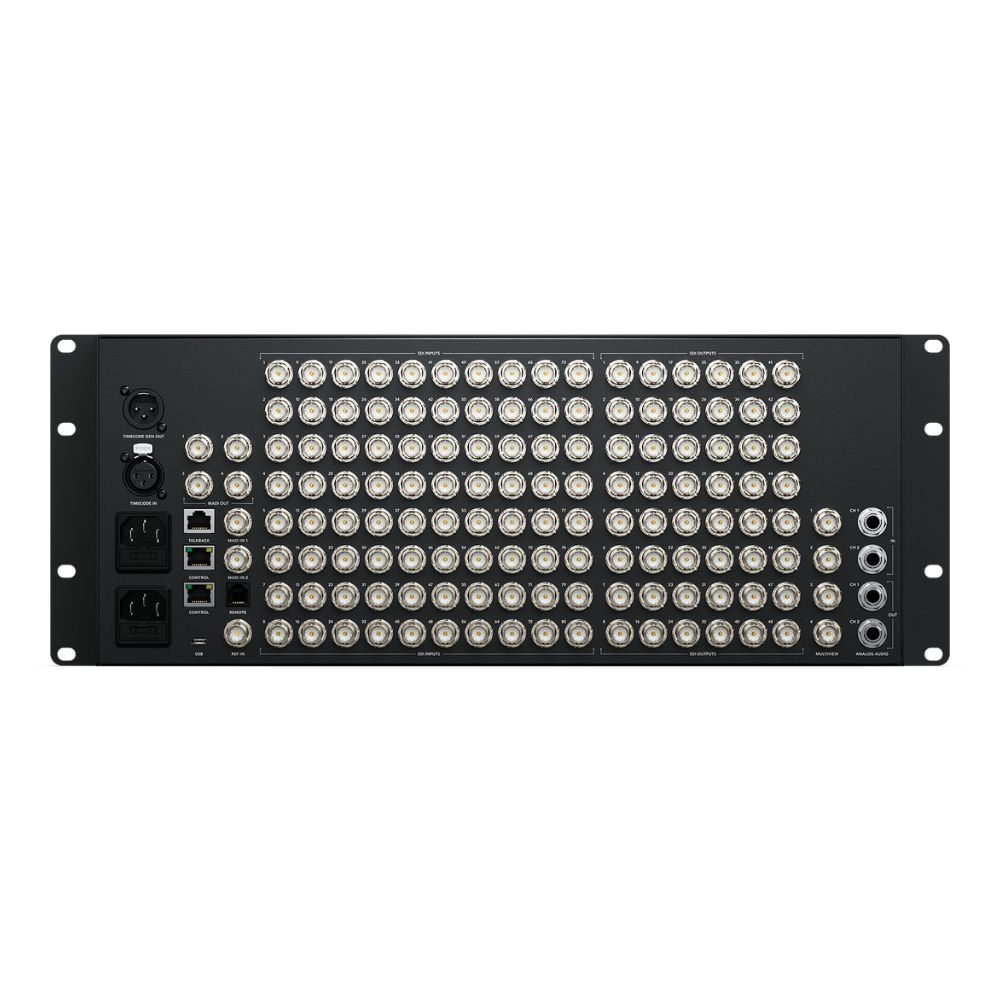

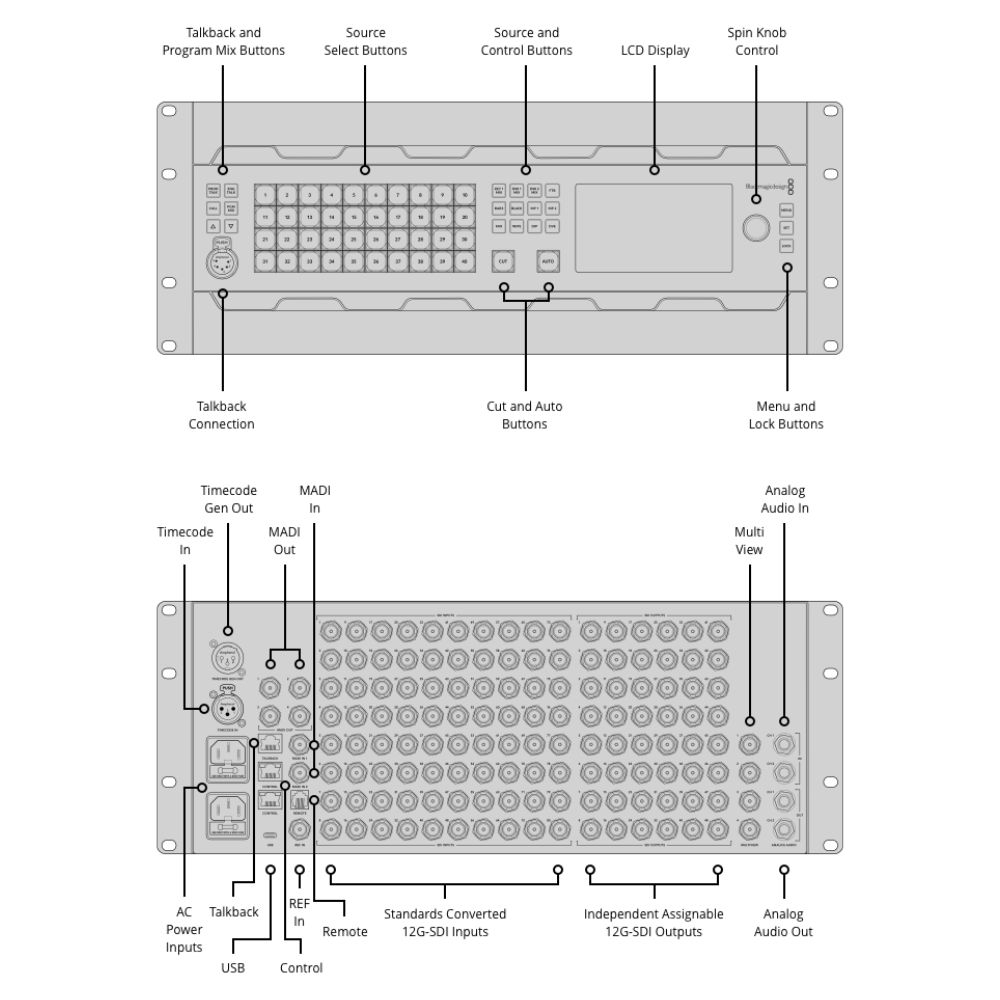

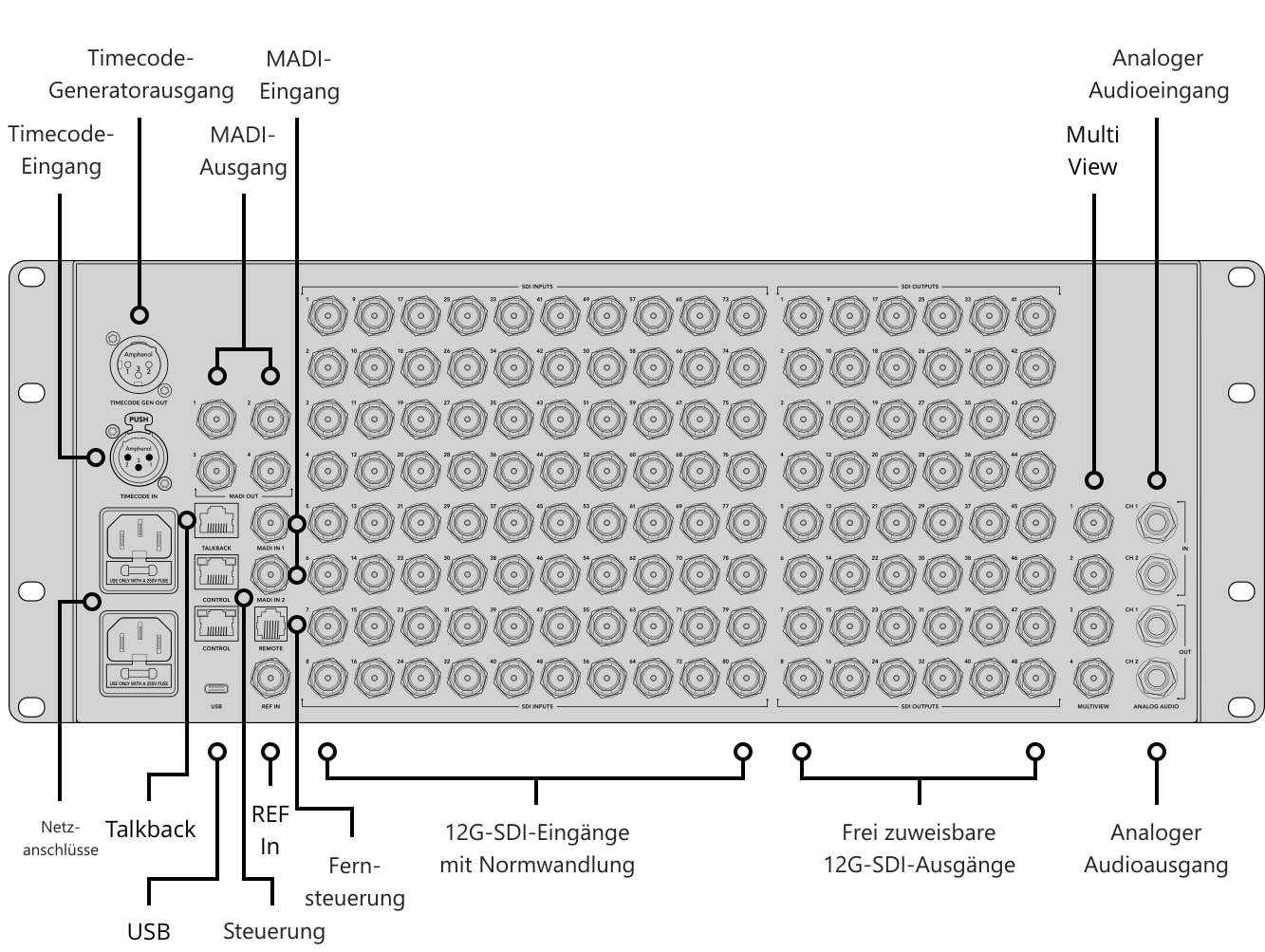

Anschlüsse:

• 80Videoeingänge insgesamt
• Gesamtzahl der Videoausgänge: 52
• Gesamtzahl der AUX-Ausgänge: 48
• SDI-Geschwindigkeiten: 1,5G, 3G, 6G, 12G
• Gesamtzahl der Audioeingänge: 2× 6,3 mm Klinke, 2× MADI-Eingang (64-Kanal, BNC), 1× 5-poliger XLR für Talkback
• Gesamtzahl der Audioausgänge: 2× 6,3 mm Klinke, 4× MADI-Ausgang (64-Kanal, BNC), 1× 5-poliger XLR für Talkback
• Timecode-Anschlüsse: 1× 3pin XLR Timecode In, 1× 3pin XLR Timecode Out
• Referenz-Eingang: Tri-Sync oder Black Burst
• Video-Re-Synchronisation: An allen 80 Eingängen
• Bildraten- und Formatwandler: An allen 80 Eingängen
• SDI-Videoeingänge: 80× 10-Bit 720p, 1080i, 1080p, 2160p
• SDI-Audioeingänge: 8-Kanal-Embedded-Audio an allen SDI-Eingängen
• Zusätzliche Audioeingänge: 1× 5-poliger XLR-Anschluss für Talkback
• SDI-Videoausgänge: 52× 10-Bit 720p, 1080i, 1080p, 2160p
• SDI-Audioausgänge: 16-Kanal-Embedded-Audio an allen SDI-Ausgängen
• Zusätzliche Audioausgänge: 1× 5pin XLR für Talkback
• SDI-Programmausgänge: jeder der 48 SDI-Ausgänge
• Abwärtskonvertierte SDI-Programmausgänge: 8
• SDI-Vorschauausgänge: Jeder der 48 SDI-Ausgänge

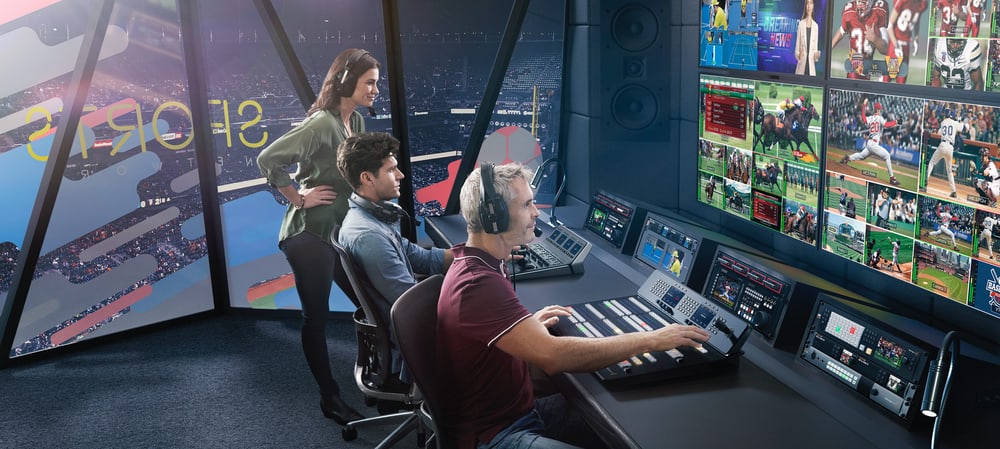

• SDI-Multi-View-Ausgänge: 4 dedizierte + bis zu 48 zusätzliche routbare Ausgänge
• HDMI-Multi-View-Ausgänge: Keine
• Ausgang als Webcam: 1× USB-C (720p oder 1080p bei Programmbildrate)
• Fernsteuerung: RJ12 (RS-422)
• Bedienfeldanschluss: Ethernet (10/100/1000 BaseT), Direkt- oder Netzwerkanschluss
• Interner Timecode-Generator: Ja
• RJ45 für Systeme von Drittanbietern
• Tally-Ausgang: Über Ethernet mit Blackmagic Design GPI- und Tally-Schnittstellenprodukt (nicht im Lieferumfang enthalten), an einem der 48 SDI-Ausgänge
• Computerschnittstelle: 1× USB-C-Anschluss

Normen:

• SD-Videostandards: Keine
• HD-Videostandards: 720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
• Ultra HD-Standards: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
• SDI-Kompatibilität: SMPTE 292M, 296M, 424M, 425M Level A und B, 2081-1, 2081-10, 2082-1, 2082-10, 2082-12
• Video-Abtastung: 4:2:2
• Farbtiefe: 10 Bit
• Farbraum: REC 709, REC 2020
• Automatische SDI-Umschaltung: Erkennt automatisch zwischen 1.5G-SDI, 3G-SDI (Level A/B), 6G-SDI und 12G-SDI

Produktspezifika:

• Upstream-Tasten: 16
• Downstream-Tasten: 4

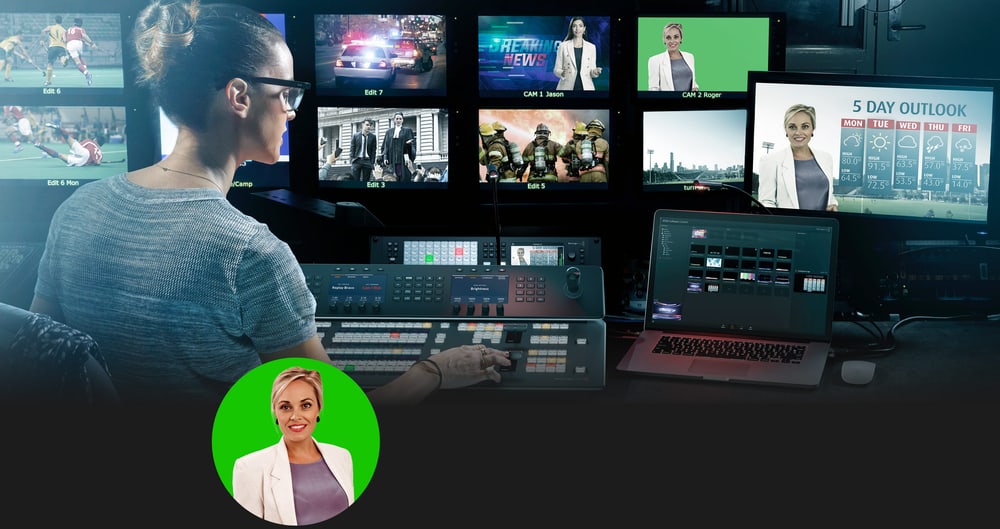

• Erweiterte Chroma-Tasten: 16

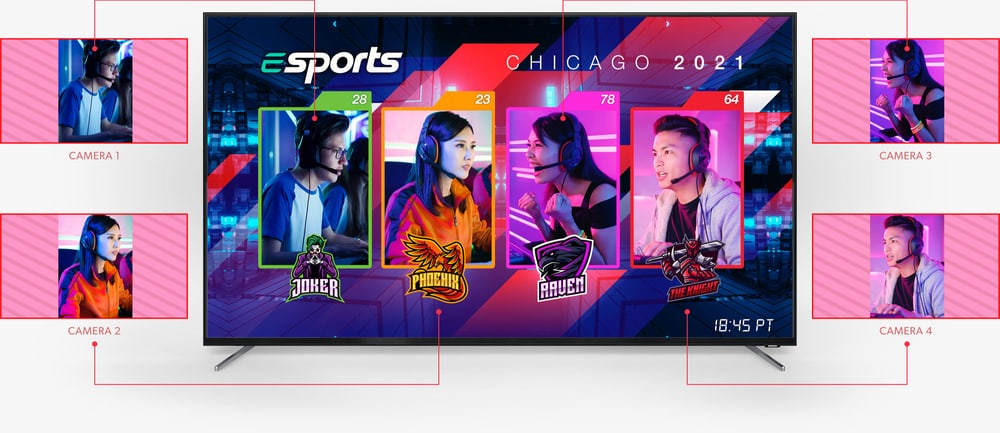

• SuperSource: 2
• Talkback-Unterstützung: Ja
• Unterstützung von Mix Minus: Ja
• Linear/Luma-Tasten: 20

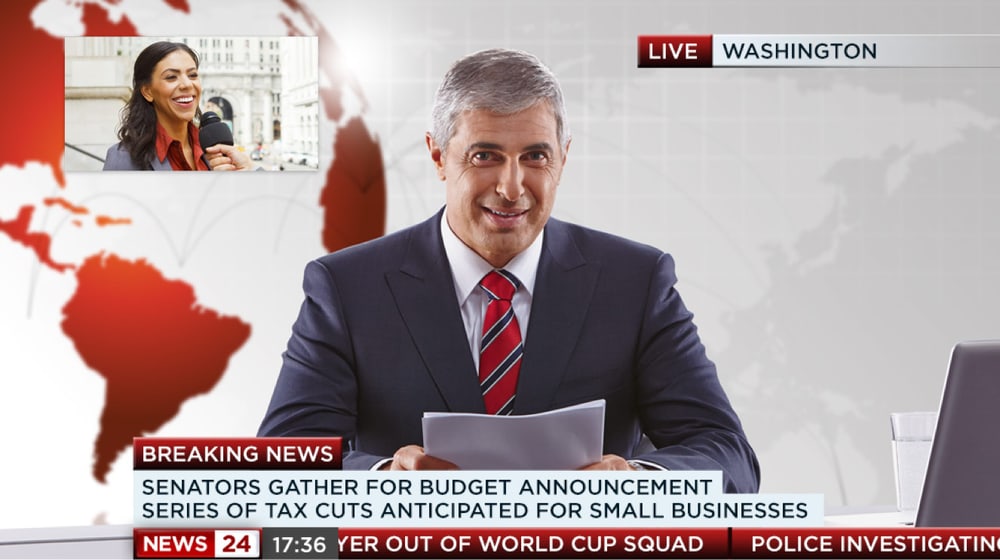

• Übergangstasten (Stinger/DVE): 4× Stinger, 4× DVE
• Gesamtzahl der Ebenen: 28
• 21Muster-Generatoren
• 2Farbgeneratoren: 2
• DVE: 4

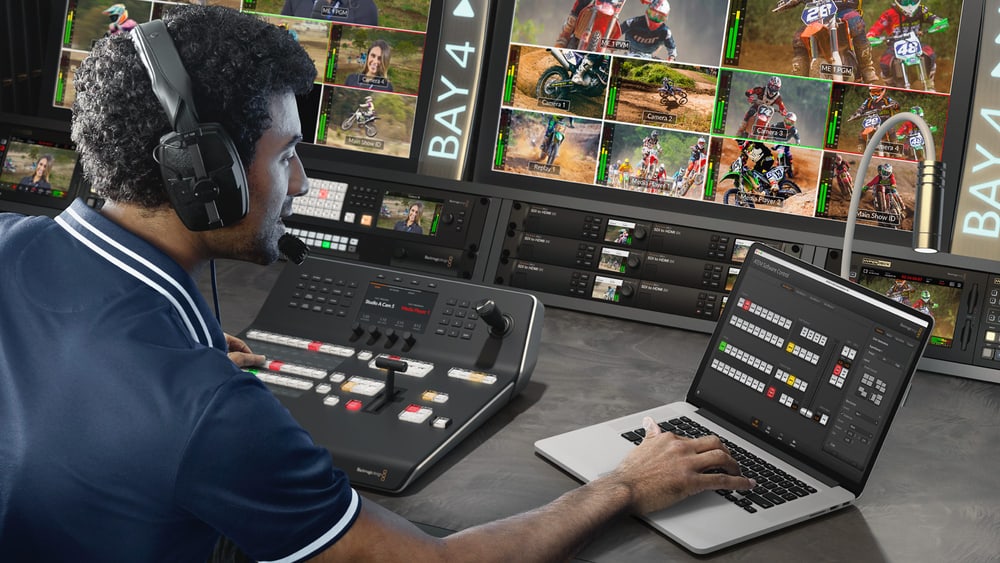

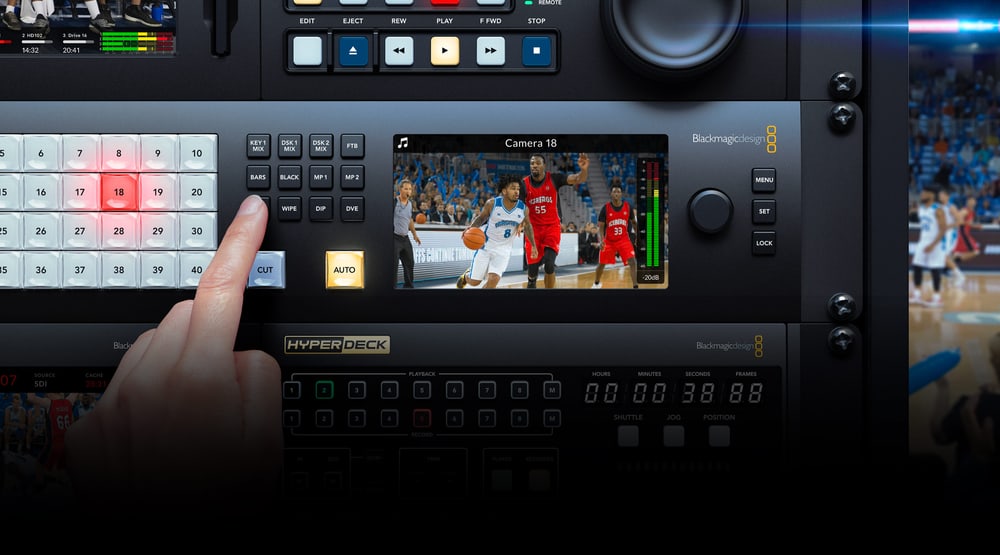

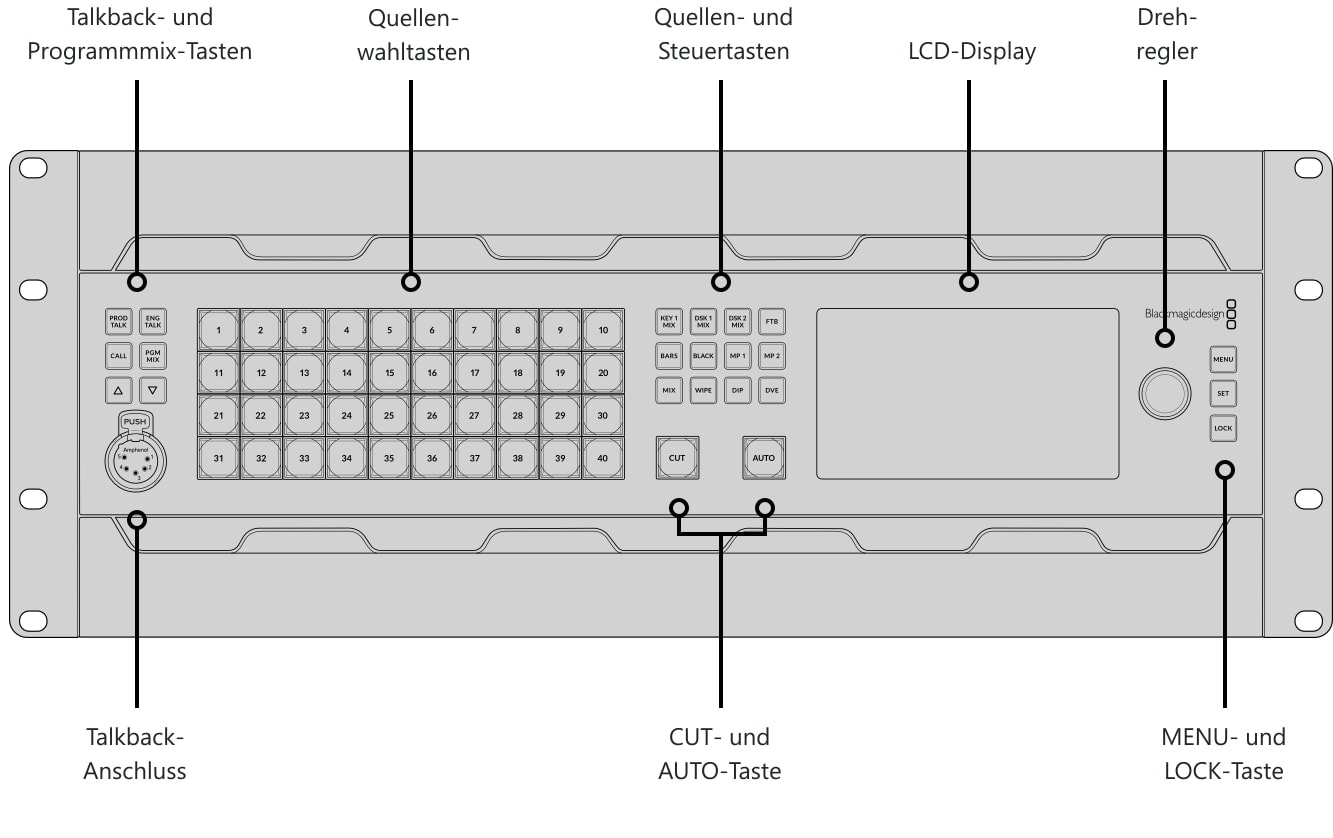

• Bedienfeld: Frontpanel Notschaltung, Software oder optionales Hardware-Panel
• Routbare Fenster: 64
• Tally: Rot für Programm, grün für Vorschau
• Ressourcenbeschriftungen in Fenstern: Ja

Im Lieferumfang enthalten:

• ATEM 4 M/E Konstellation 4K Plus
• Willkommenspaket mit QR-Code für den Software-Download
