BLACK LION AUDIO PBR TRS - patchbay 2x24 TRS

patchbay 2x 24 TRS, 48 Anschlusspunkte, vergoldete Stecker, hohe Zuverlässigkeit, lange Lebensdauer

professionelles Studio-Patching-Panel mit TRS 6,3 mm Steckern, 48 Anschlusspunkte, hohe Zuverlässigkeit und lange Lebensdauer

• patchpanel mit TRS 6,3 mm Steckern
• 48 Anschlusspunkte
• umschaltung zwischen Voll- und Halbnormalbetrieb
• steckverbinder mit vergoldeten Kontakten
• hohe mechanische Festigkeit und Zuverlässigkeit
• lange Lebensdauer

Ihre hochwertigen Studio- und Heiminstrumente benötigen einen hochwertigen Anschluss. Black Lion Audio hat sich seit Jahren der ultimativen Klangqualität verschrieben. Deshalb bringt das Unternehmen neue PBR-Patchbays auf den Markt - Verbindungsfelder für den Einsatz im Studio sowie in Theatern und anderen professionellen Sound-Installationen.

Jede PBR-Patchbay verwendet hochwertige Metallstecker mit vergoldeten Kontakten. Die schwarz eloxierte Aluminium-Frontplatte und das Metallgehäuse verleihen den Patchbays der PBR-Serie ein elegantes, anspruchsvolles Aussehen und sorgen zusammen mit den robusten Steckern für mechanische Beständigkeit und lange Lebensdauer.

PBR TRS

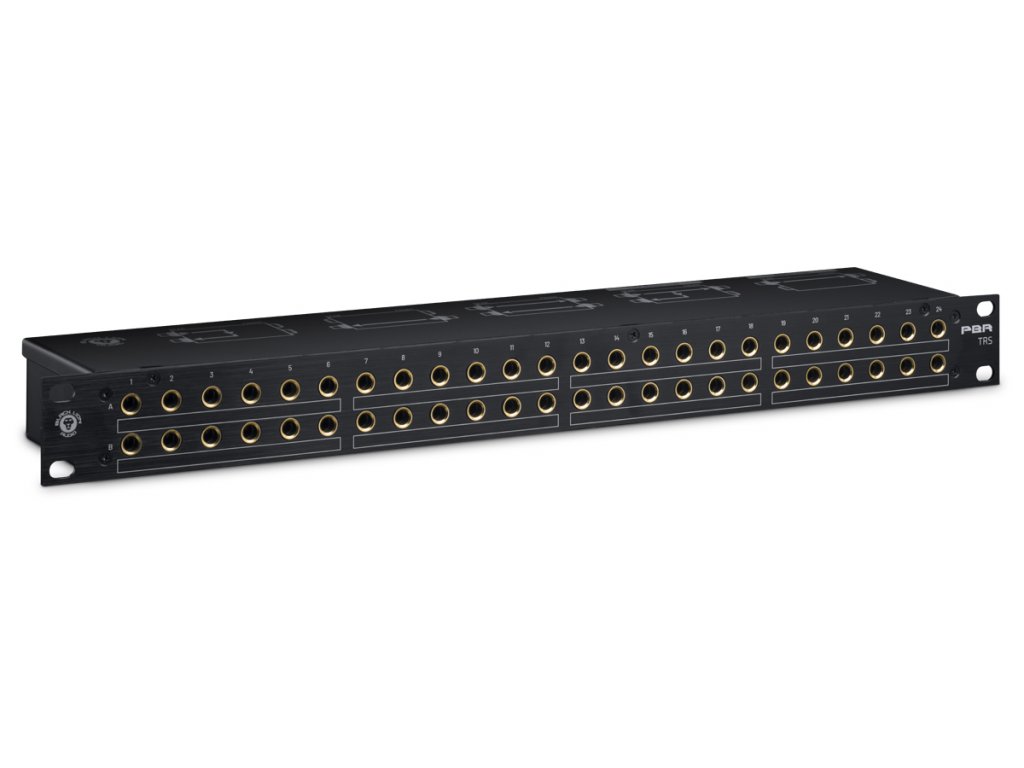

ist ein Patchbay, das für den Anschluss von Geräten und Kabeln mit 6,3 mm TRS-Steckern (große symmetrische Klinke) konzipiert ist. Für die Verbindung können hochwertige symmetrische Patchkabel oder standardmäßige symmetrische TRS-Kabel verwendet werden. Das Patchfeld ist im 19" 1U Format ausgeführt.

frontplatte

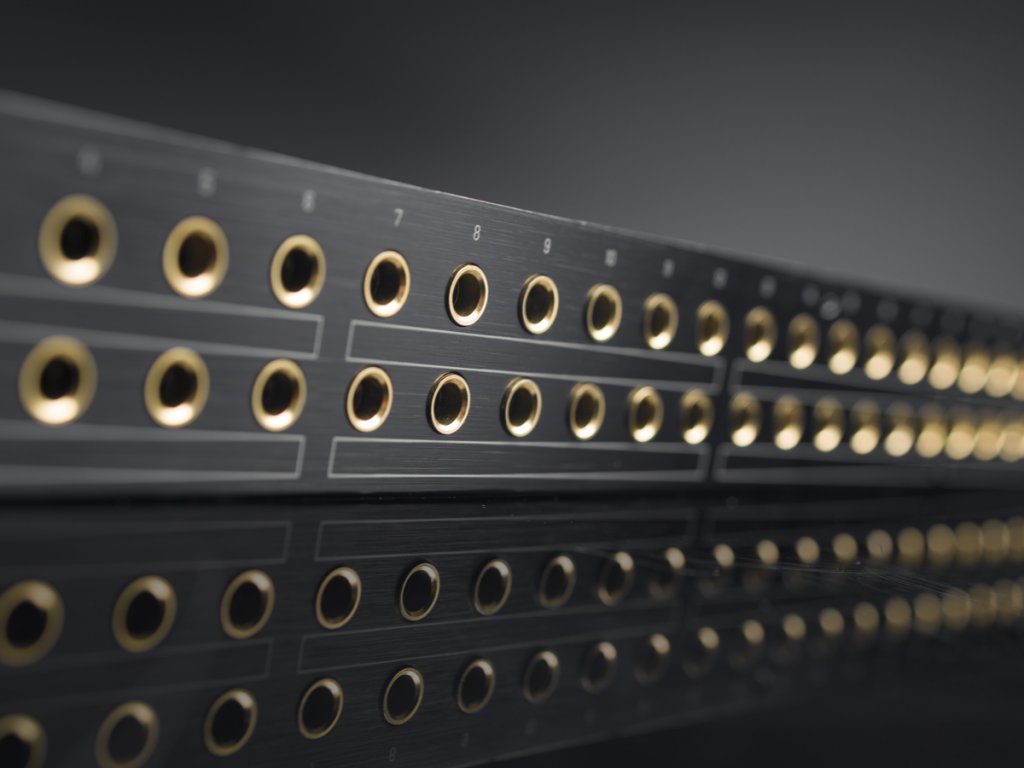

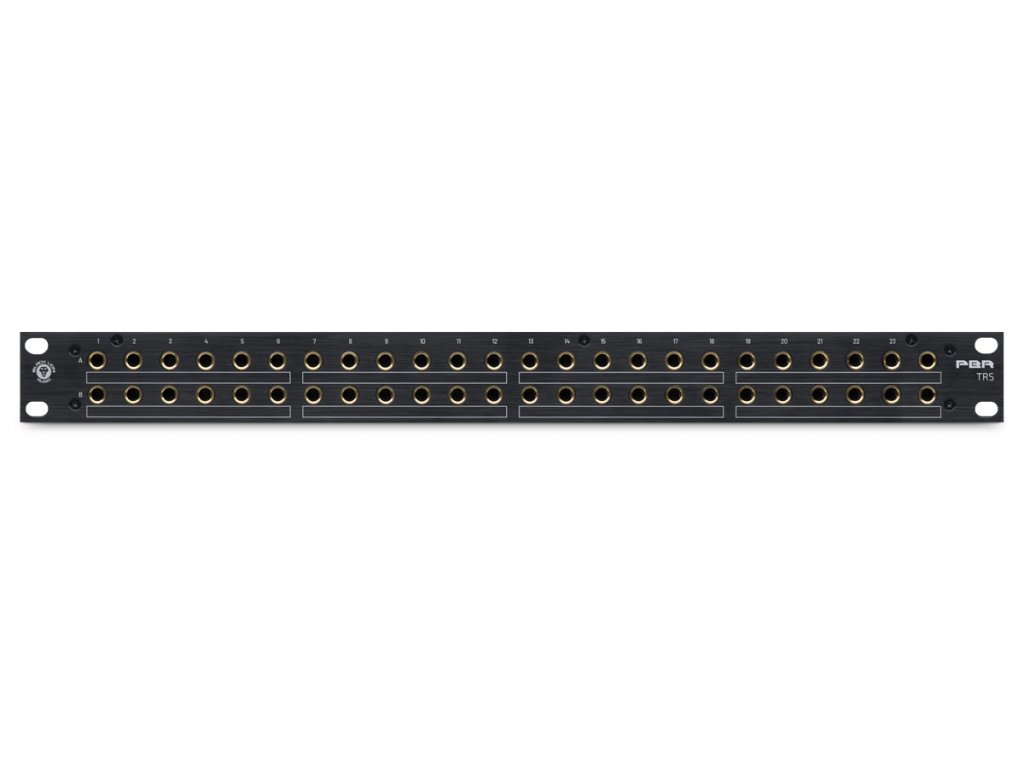

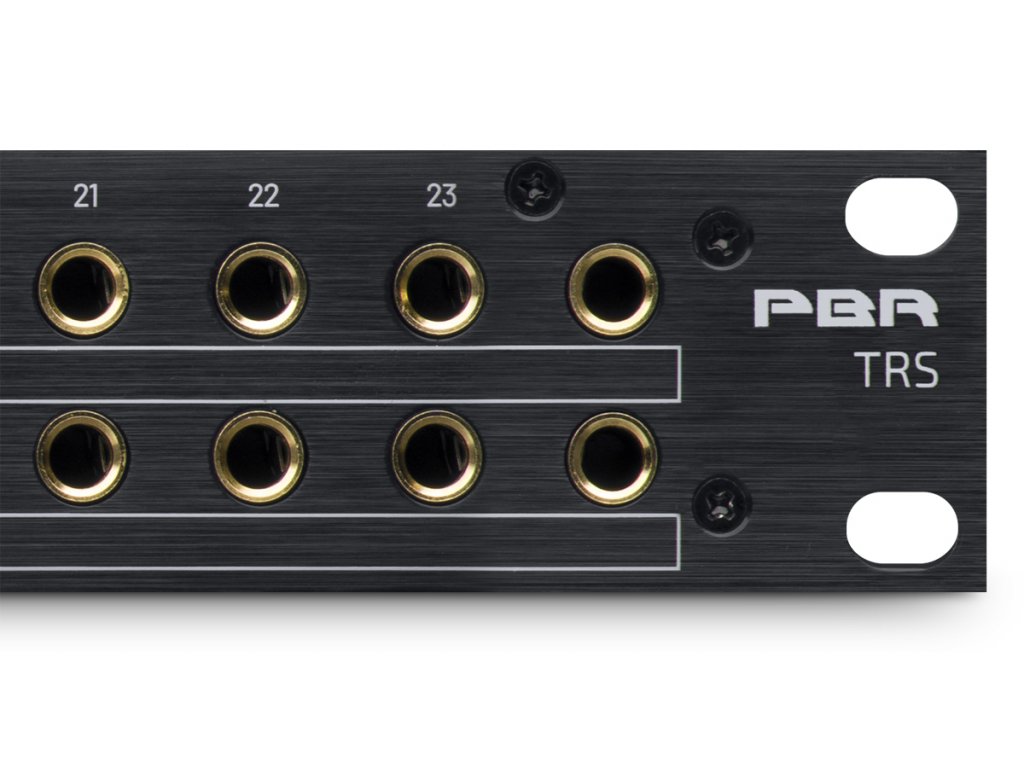

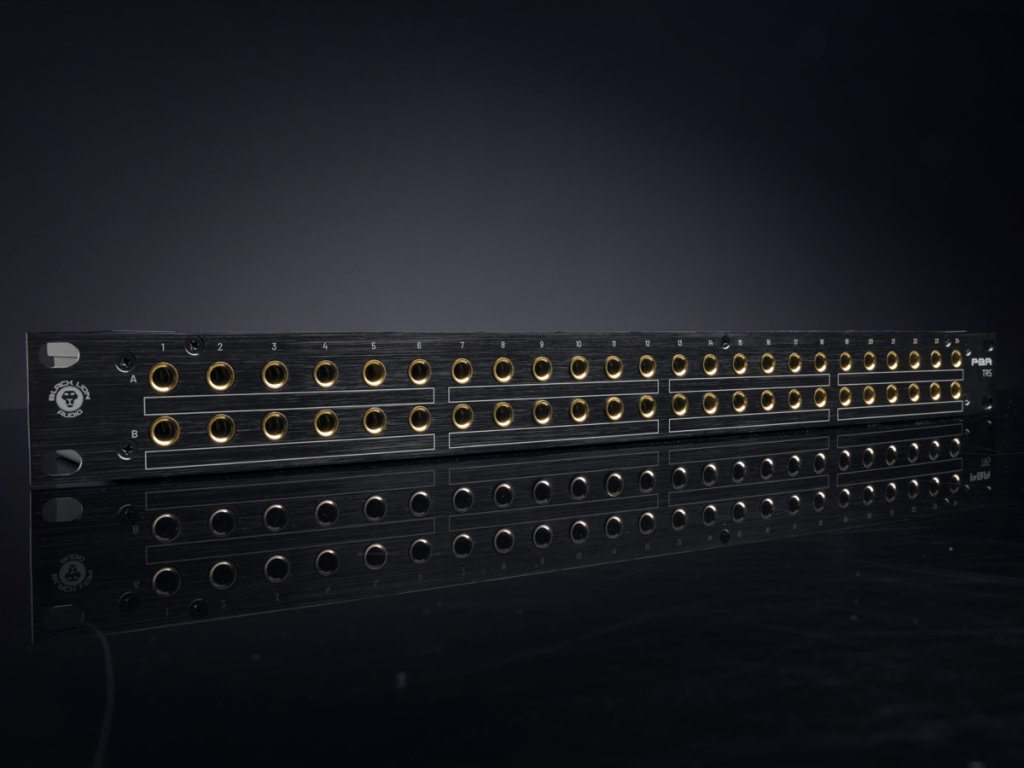

Die TRS-Patchbay verfügt über 48 TRS 6,3 mm Steckverbinder auf der Frontplatte in zwei Reihen A und B (2x24) mit den Bezeichnungen 1 - 24. Zur besseren Übersichtlichkeit sind sie in Sechser-Gruppen grafisch gruppiert und mit einem Feld zur Beschreibung versehen. Die Aluminium-Frontplatte ist mit Seitenwinkeln für den Einbau in ein 19"-Rack ausgestattet.

rückwand

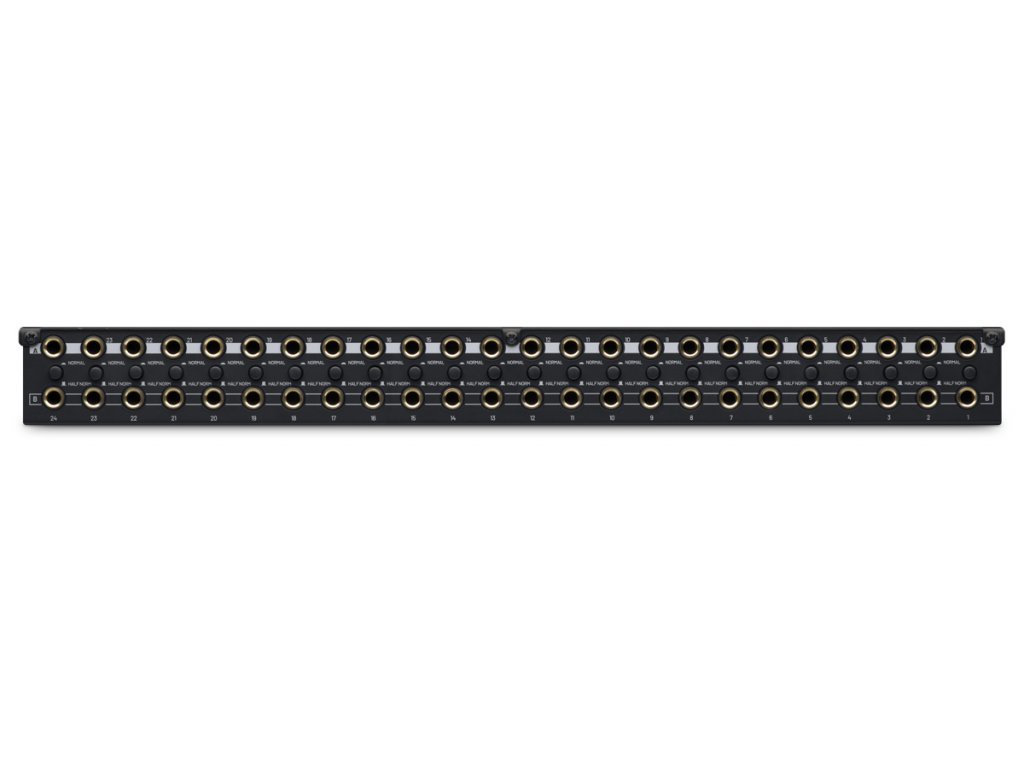

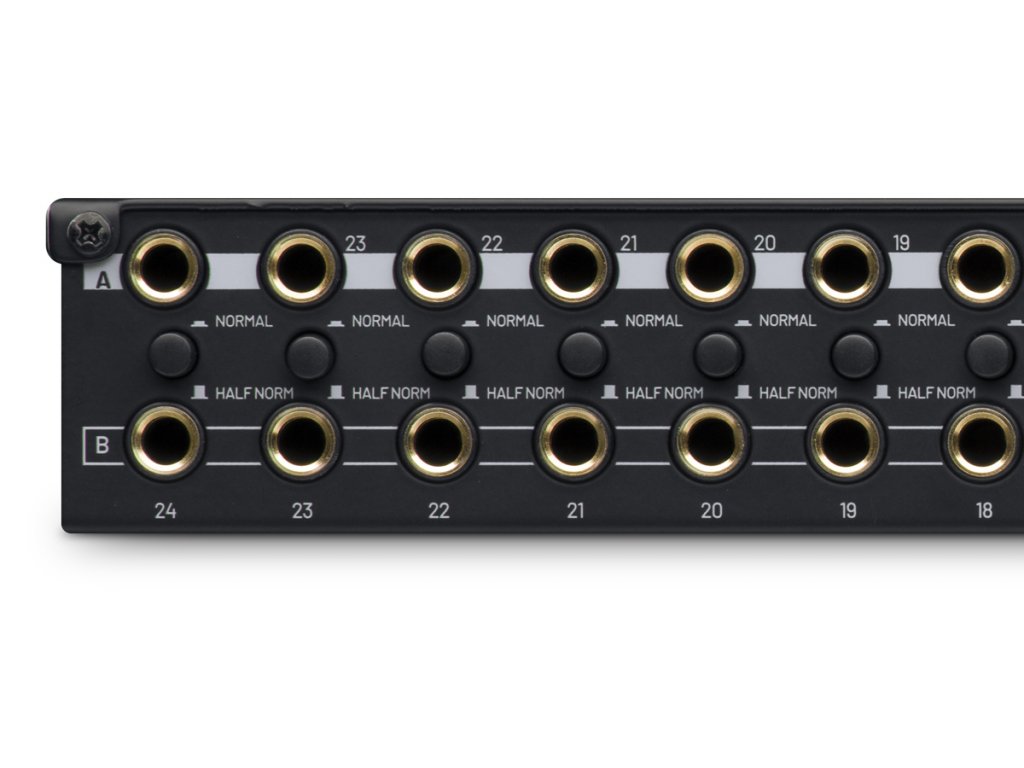

Auf der Rückseite befinden sich ebenfalls 48 6,3-mm-Klinkenbuchsen in zwei Reihen A und B, die den Buchsen auf der Vorderseite entsprechen. Ein Schalter ermöglicht die Einstellung des Voll-Normal- oder Halb-Normal-Modus für jedes Paar von A-B-Anschlüssen.*

merkmale:

• anzahl der Anschlüsse: 2x 48
• steckertyp: TRS 6,3 mm - vergoldete Kontakte
• anzahl der Anschlusspunkte: 48
• modusumschaltung: Voll-Normal und Halb-Normal*
• frontplatte aus eloxiertem Aluminium
• robustes Metallgehäuse
• hohe mechanische Belastbarkeit und Zuverlässigkeit
• lange Lebensdauer
• abmessungen: 48,5 x 4,5 x X cm (B x H x T)
• breite, Höhe: 19", 1U
• gewicht: X kg

-------------------------------------------------------------------------------------

*Anschlussmodi:

In den meisten Fällen ist es sinnvoll, die obere A-Reihe für Ausgänge und die untere B-Reihe für Eingänge zu verwenden.

Voll-Normal-Modus
die hinteren A-B-Anschlüsse sind verbunden - der Ausgang ist mit dem entsprechenden Eingang verbunden.
Frontplatte: Wenn ein Kabel in eine der beiden Buchsen eingesteckt wird, ist die Verbindung unterbrochen.

Diesist ideal, um z. B. ein Kabelpaar an die Eingänge eines Mischpults anzuschließen.

Halb-Normal-Modus
die hinteren Anschlüsse A-B sind miteinander verbunden - der Ausgang ist mit dem entsprechenden Eingang verbunden.
Frontplatte: Beim Einstecken des Kabels in den oberen Anschluss A bleibt die Verbindung bestehen, beim Einstecken des Kabels in den unteren Anschluss B wird die Verbindung unterbrochen.

Es ist geeignet, um das Signal auf mehrere Eingänge zu verzweigen - den Ausgang eines Effektprozessors zum Mischen und Abhören, den Aux-Bus auf mehrere Kopfhörerverteiler zu bringen, usw.
