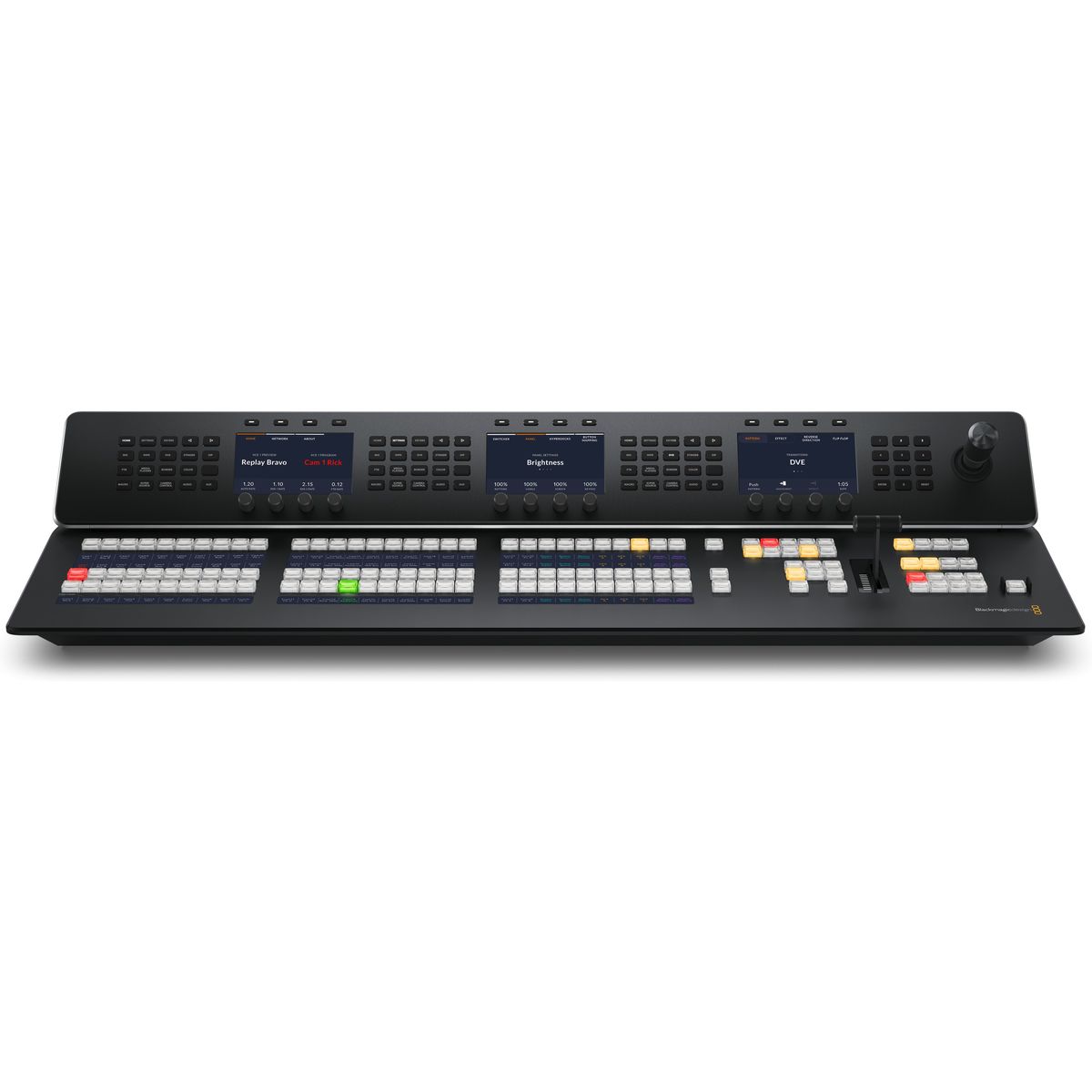

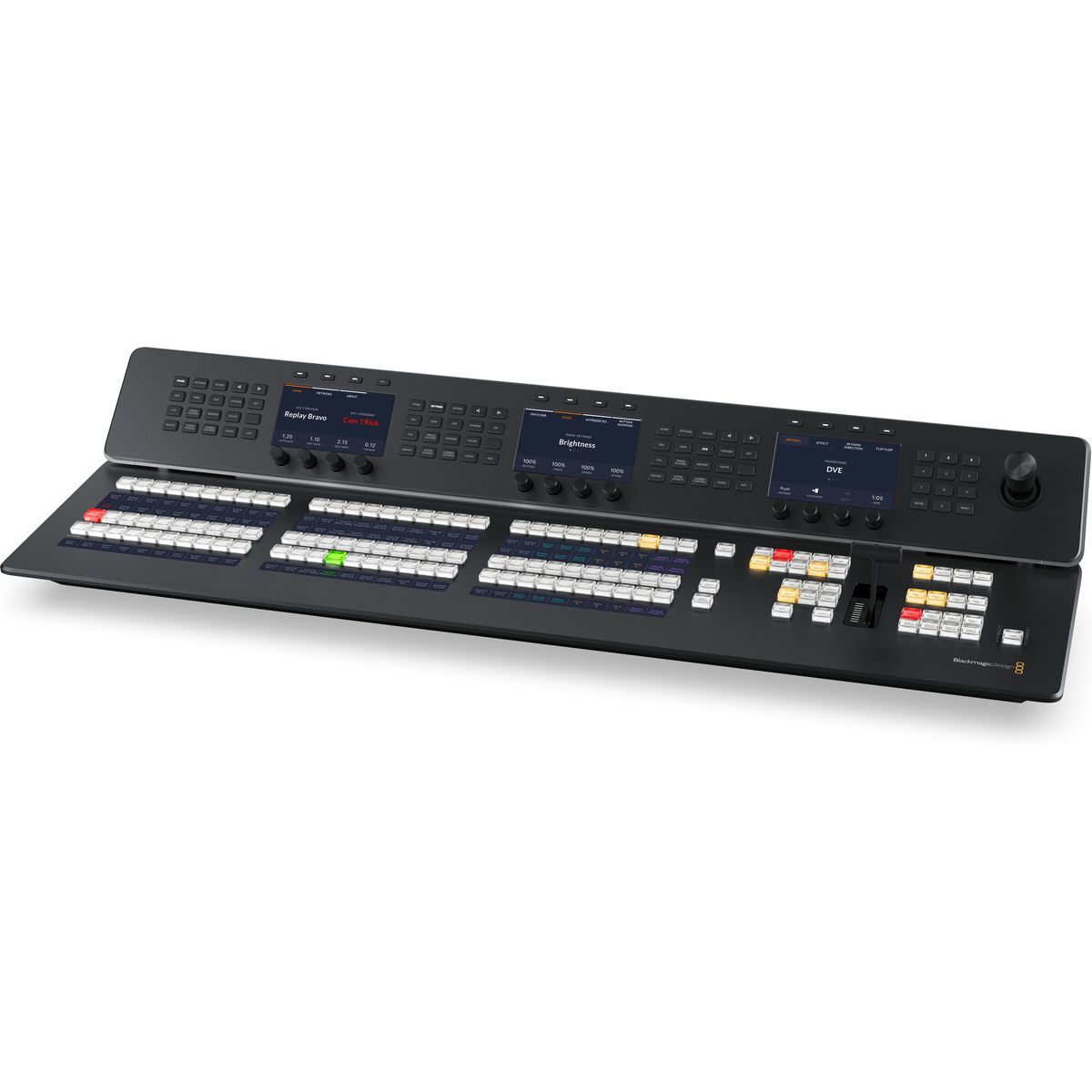

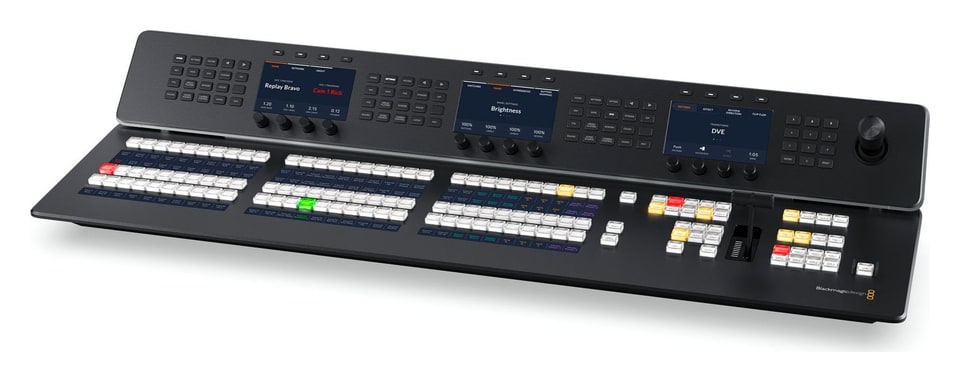

Blackmagic Design ATEM 1 M/E Advanced Panel 30

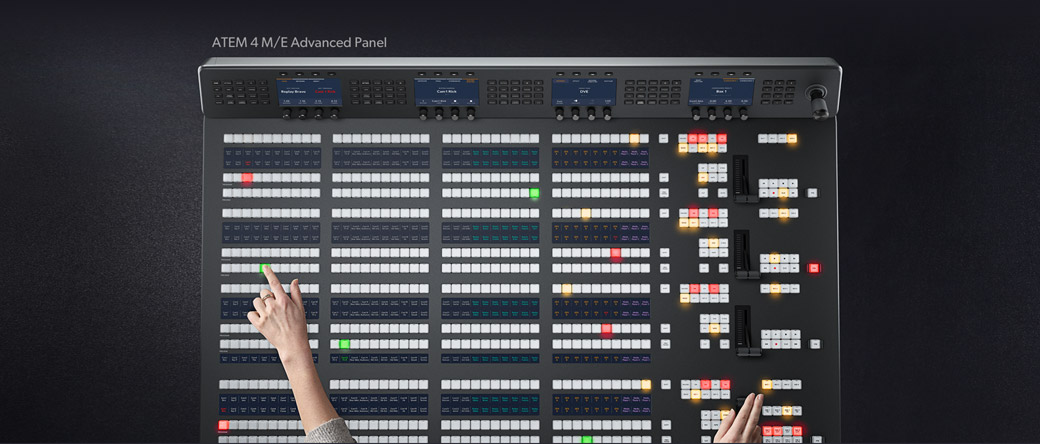

Die ATEM 1 M/E Advanced Hardware Control Panels von Blackmagic Design wurden entwickelt, um die volle Leistung der ATEM Constellation HD- und 4K-Switcher zu nutzen. Die neuen ATEM 1 M/E Advanced Panel 20- und 30-Modelle verfügen über das gleiche elegante Design wie die 2 M/E- und 4 M/E Advanced Panels, jedoch in einer kompakten Größe, die in jeden Broadcast-Studiobereich passt. Die neuen 1 M/E-Panels enthalten bis zu 3 Systemsteuerungs-LCDs, Tasten zur Steuerung von 4 Upstream-Keyern, 4 Downstream-Keyern und 4 M/E-Reihen sowie einen Joystick, T-Bar-Fader und mehr. Verfügbar ab 10/2023.

ATEM Advanced Panels erschließen die Leistungsfähigkeit des ATEM Constellation, da sie dem Kunden eine enorme Menge an Steuerungsmöglichkeiten bieten und es ihm ermöglichen, komplexere Effekte einzustellen. Es ist auch ein angenehmerer Weg zu arbeiten, weil die Kunden physische Tasten, Knöpfe und einen T-Bar-Fader in Broadcast-Qualität haben, so dass sie auf alle Funktionen des Switcher gleichzeitig zugreifen können.

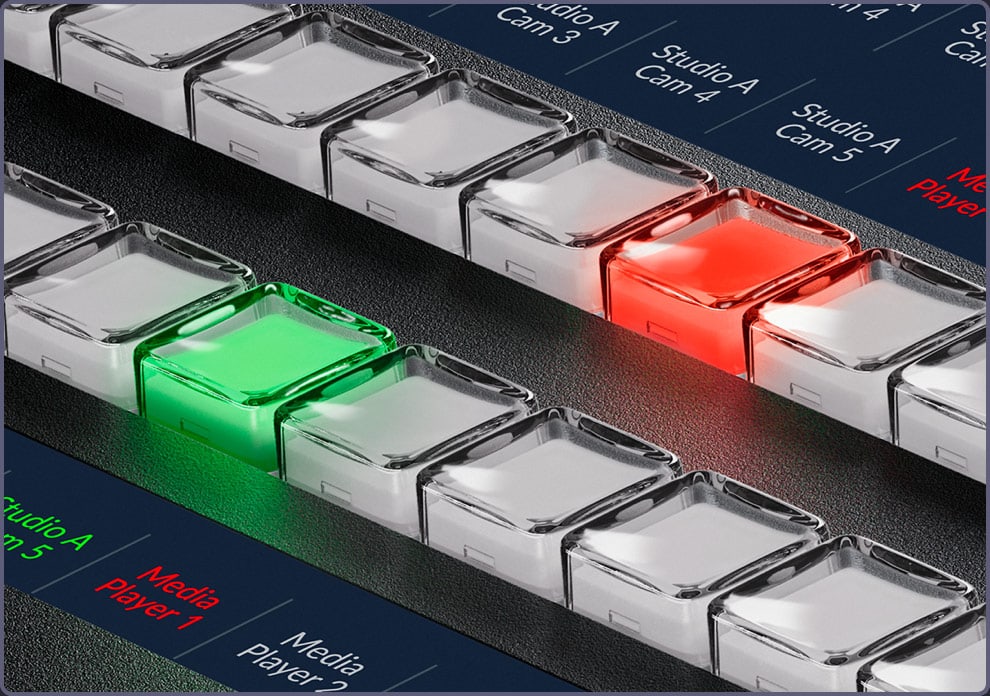

ATEM Advanced Panels verfügen über ein dem Industriestandard entsprechendes, vertrautes M/E-Layout. Jedes Panel verfügt über integrierte LCDs für Menüs, hochwertige Tasten mit anpassbarer Beleuchtungsfarbe, einen DVE-Joystick und einen T-Bar-Fader. Alle Reihen der M/E-Tasten verfügen über integrierte LCDs für die dynamische Beschriftung der Eingabetasten. Das neue 1 M/E Advanced Panel 20 verfügt über 20 Eingangstasten und 2 Systemsteuerungs-LCDs, während das größere 1 M/E Advanced Panel 30 über 30 Eingangstasten und 3 Systemsteuerungs-LCDs verfügt. Beide Modelle verfügen über Tasten zur Steuerung von 4 Upstream-Keyern, 4 Downstream-Keyern und 4 M/E-Reihen.

ATEM Constellation wurde entwickelt, um den Kunden den fortschrittlichsten Live-Switching-Workflow zu bieten. Intern verfügt ATEM Constellation über separate Programm- und Vorschaubusse, mit denen der Kunde schnell und präzise zwischen den Quellen wechseln kann.

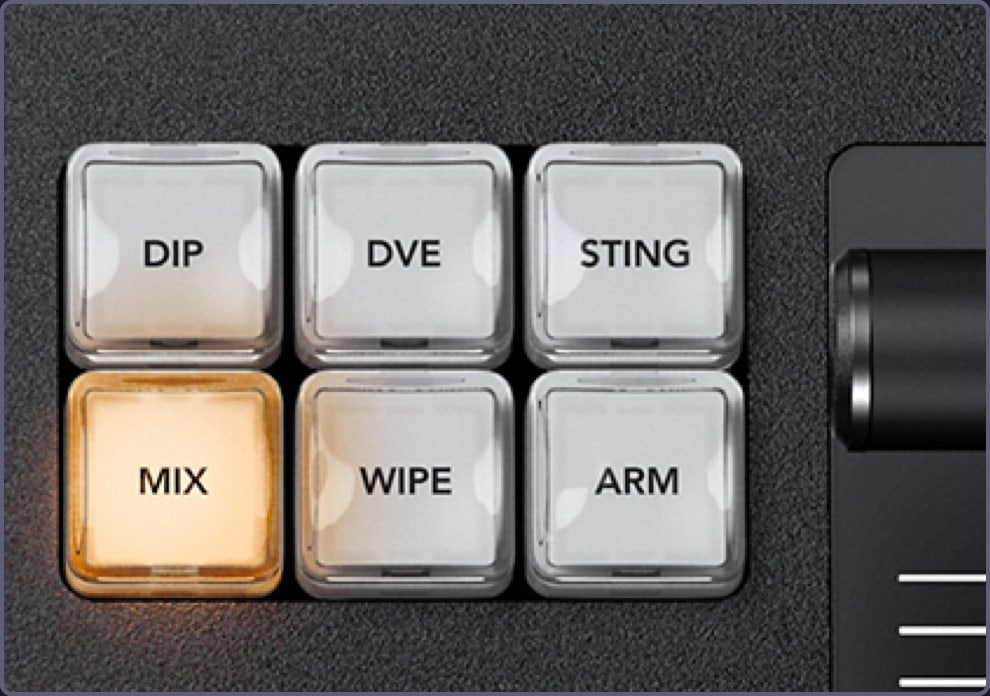

Bei der Auswahl von Übergangstypen werden die Optionen für den jeweiligen Übergang auf einem Systemsteuerungs-LCD-Bildschirm angezeigt, sodass der Kunde die Parameter ändern kann, ohne durch komplexe Menüs navigieren zu müssen. Es ist alles sofort verfügbar. So haben die Kunden mehrere Möglichkeiten zum Umschalten. Die Kunden können sogar direkt auf dem Programmbus schneiden. Mit ATEM Advanced Panels erhalten Kunden alle Steuerelemente, die sie für den schnellen Zugriff auf alle Übergangsarten benötigen.

ATEM-Umschalter bieten dem Kunden eine große Auswahl an Übergangsarten. Standard-SMPTE-Wipes sind enthalten, und Wipes können mit Edge Softening versehen werden, um weiche, verträumte Übergänge zu schaffen, die aufregender sind als einfache Cross Dissolves. Dip-Übergänge erzeugen einen Dip-to-Color-Effekt. Da der Kunde jedoch auf jede beliebige Videoquelle dippen kann, lassen sich wirklich innovative Effekte erzielen. DVE-Übergänge nutzen den DVE, um verrückte Bewegungen zu erzeugen, bei denen sich das gesamte Bild im Vordergrund bewegt. Mit dem T-Bar-Fader kann der Kunde den Übergang sogar manuell positionieren und hat so die volle Kontrolle.

Wipe-Übergänge lassen sich durch den Zugriff auf Parameter in aufregende Effekte verwandeln. Die Kunden können das Wischmuster direkt auf dem LCD-Display auswählen, aber auch zahlreiche Anpassungen vornehmen, um es ihrem Produktionsstil anzupassen. Kunden können sogar den speziellen Joystick verwenden, um die Wischmuster präzise zu positionieren.

ATEM Advanced Panels eignen sich perfekt für die Positionierung der DVE für individuelle Bild-in-Bild-Effekte, da sie über einen Joystick verfügen. Kunden können auch die Softknöpfe und Menüs auf dem LCD-Bildschirm verwenden, um die DVE-Position, die Größe und andere DVE-Funktionen wie Beleuchtung und Schlagschatteneffekte einzustellen. Der DVE kann so eingestellt werden, dass Grafiken in den Rahmen fliegen oder einer der vorprogrammierten Push- und Squeeze-Übergänge ausgewählt wird.

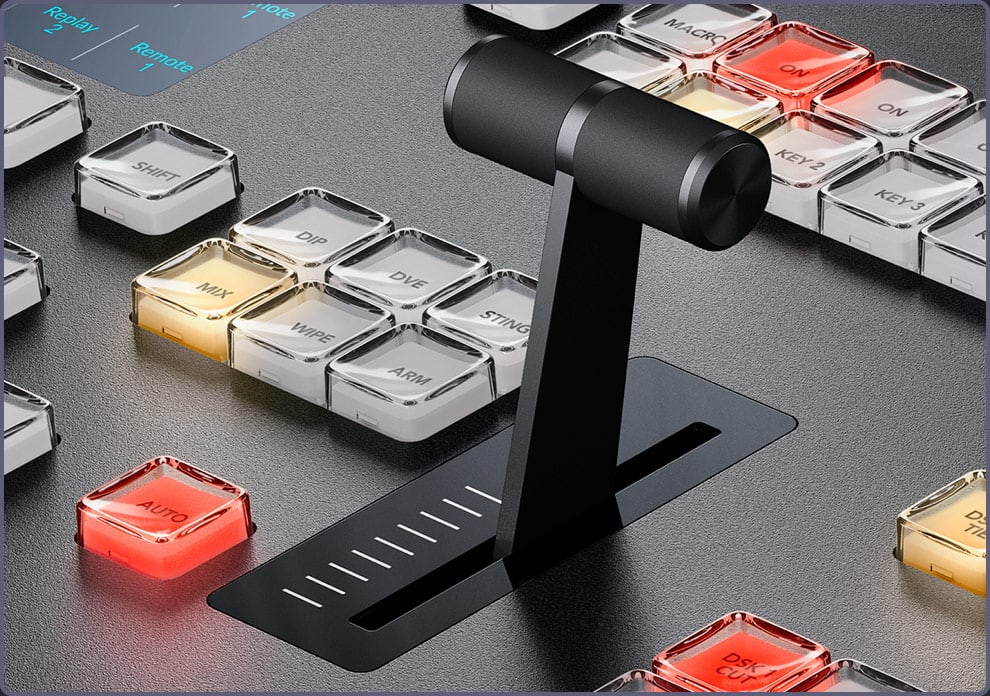

Mit der ergonomisch gestalteten T-Bar-Steuerung können die Kunden die Übergänge als Teil der Live-Performance perfekt steuern. Manchmal bedeutet die Emotion einer Live-Veranstaltung, dass die Kunden einen Übergang fühlen müssen, um ihn perfekt mit den Kameraleuten und Sprechern zu synchronisieren. Wie ein Dirigent ist ihr ATEM Constellation Teil der Aufführung und bestimmt die Stimmung während der Produktion.

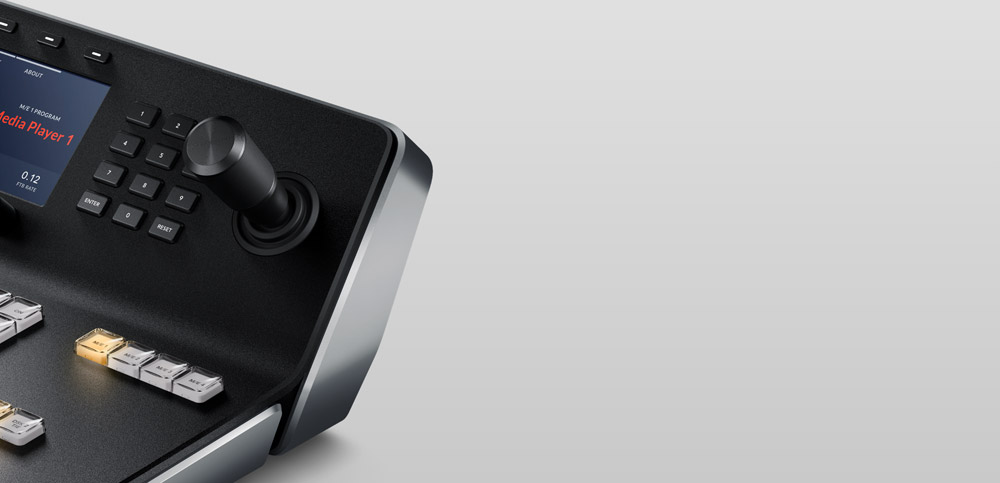

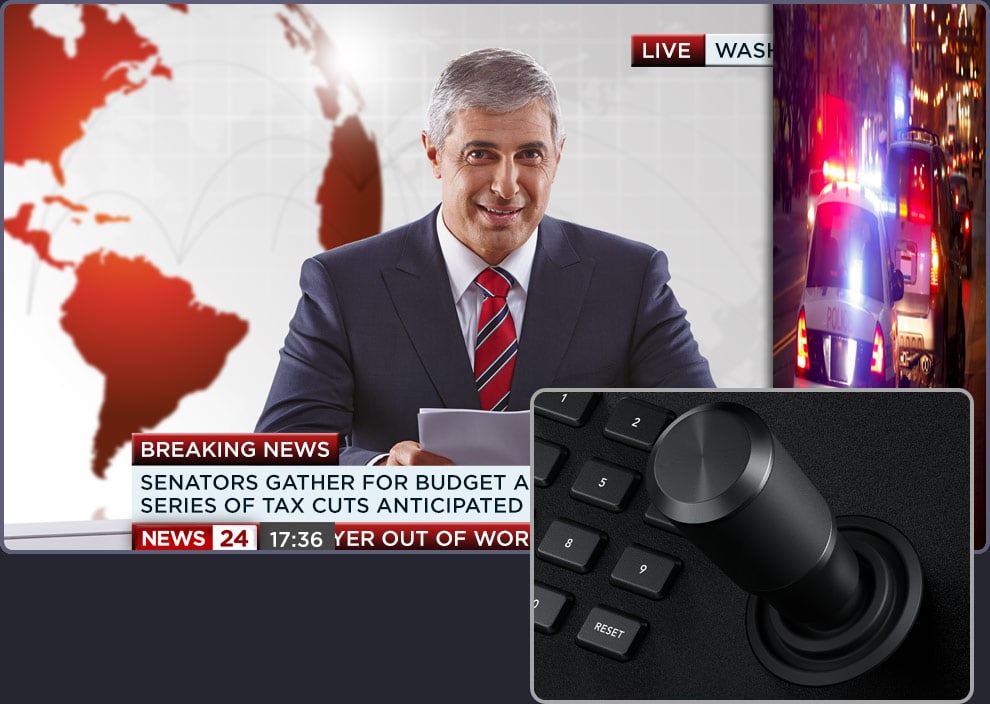

Bewegen Sie Elemente auf dem Bildschirm mit dem Joystick. Mit der vollständigen 3-Achsen-Steuerung können Kunden die X-, Y- und Z-Positionen von Wischmustern einstellen und die ATEM Constellation DVEs positionieren. Die Joystick-Steuerung mit dem DVE ist ideal für die Positionierung von Live-Video über Video. Skalieren Sie die Größe, positionieren Sie nach oben und unten oder nach links und rechts für den perfekten Bild-in-Bild-Effekt. Kunden können den Joystick auch verwenden, um die DVE zu bewegen und Start- und End-Keyframe-Bildschirmpositionen für ihre eigenen animierten DVE-Bewegungen einzugeben.

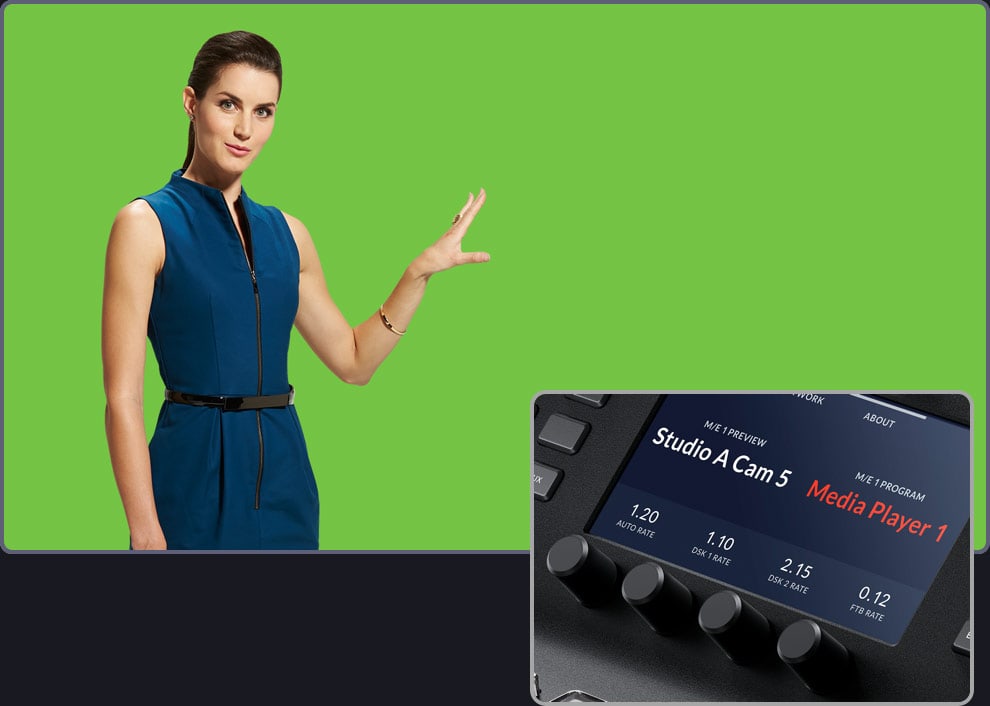

Jedes Systemsteuerungs-LCD verfügt über eine Direktzugriffstastatur mit einer Taste für jede Funktion sowie über LCD- und Soft-Knöpfe und -Tasten. Es stehen Hunderte von Umschaltparametern für Keyer, Übergangsauswahl, DVE, Farbgeneratoren sowie Umschaltvideostandard, Multiview-Setup und sogar die Neuzuordnung von Eingangstasten zur Verfügung. Kunden können sogar 10 individuelle Panel-Setups speichern und abrufen und im Panel speichern.

Ein weiterer Vorteil des ATEM Advanced Panel sind die integrierten Makros, mit denen der Kunde ganz einfach seine eigenen Makros aufzeichnen und per Tastendruck abspielen kann. Das bedeutet, dass die Kunden keinen Computer benötigen, um mit Makros zu arbeiten, da sie diese von demselben Hardware-Panel aus auslösen können, von dem aus sie wechseln. Der Kunde kann verschiedene Makros einrichten, die unter jeder Makrotaste ausgelöst werden sollen, und der dünne LCD-Streifen unter den Tasten zeigt dem Kunden an, welche Taste welchem Makro zugeordnet ist.

ATEM 1 M/E Advanced Panels 20 und 30 Merkmale

• Verfügt über einen traditionellen Broadcast-Workflow.
• Bis zu 30 separate Eingabetasten mit benutzerdefinierten Beschriftungen und Farben.
• Übergangskontrolle zur schnellen Auswahl von Übergangsstilen
• Umfasst eine Faderleiste zur manuellen Steuerung von Übergängen.
• Schnelles Auswählen von Wischstilen über die LCD-Anzeigen der Systemsteuerung.
• Unterstützt DVE-Übergänge und Positionierung mit Joystick.
• Umfasst ein separates Systemsteuerungs-LCD für jede M/E-Reihe.
