Blackmagic Design ATEM 1 M/E Production Studio 4K

Der ATEM 1 M/E Production Studio 4K-Switcher bietet einen erweiterten Funktionsumfang, darunter 10 unabhängige 6G-SDI-Eingänge mit Synchronisierung, integrierte DVE-Effekte (Zoom, Größenänderung, Drehung), 4 Chroma-Keys, drei unabhängige Aux-Ausgänge mit Bedienelementen an der Vorderseite und mehr Speicherplatz für Medien - sowohl Grafiken als auch Videoclips. Es wird mit einem Software-Panel für Mac OS X und Windows geliefert

Go 4K!
Mit dem neuen ATEM 1 M/E Production Studio 4K können Sie bis zu 10 SD-, HD- oder Ultra HD 4K-Videokameras, Disc-Recorder oder Computer anschließen. Er verfügt über alle Funktionen, die für professionelle Umschalter erforderlich sind, wie z. B. 4 Chroma-Keyer, integrierte DVE-Effekte, Interlaced-Media-Bank, 2 Downstream-Keyer, 3 unabhängige Aux-Ausgänge, integrierter Audiomixer, Multi-View-Funktion, Synchronisierung aller Eingänge und Unterstützung für 6G-SDI und HDMI 4K-Technologien

Ultra HD ist viermal so groß wie herkömmliche HD-Videos, mit einer satten Auflösung von 3.840 x 2.160 Bildern. Blackmagic Design war das erste Unternehmen weltweit, das Produkte mit den neuen 6G-SDI- und HDMI 4K-Schnittstellen auf den Markt gebracht hat, und bietet nun ein umfassendes Set an Tools für die einfache Verarbeitung von Ultra HD-Video. Selbst im Ultra HD-Modus sind alle Eingänge des ATEM vollständig synchronisiert, so dass auch Nicht-Genlock-Quellen wie Computer angeschlossen werden können. Der Switcher ist außerdem mit einem Programmausgang mit Downkonvertierung auf HD ausgestattet, so dass Benutzer in Ultra HD arbeiten und gleichzeitig in klassischer HD-Auflösung senden können



Integrierte Effekte
Mit dem leistungsstarken, integrierten DVE-Effektprozessor können Sie jede Live-Signalquelle mit einer Auflösung von bis zu Ultra HD mit Positions- oder Bildskalierung oder Drehung versehen. DVE-Effekte können für die Positionierung von Grafiken im Bild, für Bild-in-Bild-Effekte oder für Übergangseffekte verwendet werden. ATEM 1 M/E Production Studio 4K ermöglicht auch die Verwendung von DVE-Effekten in Kombination mit gespeicherten Medien, um animierte Interlaced-Szenen zu erstellen

Eine große Medienbank speichert bis zu 32 Standbilder in Ultra HD-Auflösung sowie 180 Bilder Ultra HD-Video, einschließlich Transparenz. Im Modus 1080p oder 1080i können Videos mit bis zu 720 Bildern verarbeitet werden. Dies macht zusätzliche, teure Grafikserver überflüssig. Die Verwaltung der Bilddaten kann mit Hilfe von zwei integrierten Media-Playern und dem mitgelieferten Plug-in für Adobe Photoshop durchgeführt werden



Software-Bedienfeld
Der ATEM 1 M/E Production Studio 4K-Switcher wird mit einem Software-Bedienfeld für Windows und Mac OS X geliefert, das die vollständige Steuerung der Gerätefunktionen über einen Standard-Laptop oder eine Workstation ermöglicht. Wenn Anwender Hardware-Bedienfelder bevorzugen, können sie zusätzlich das ATEM 1 M/E Broadcast Panel oder ATEM 2 M/E Broadcast Panel erwerben

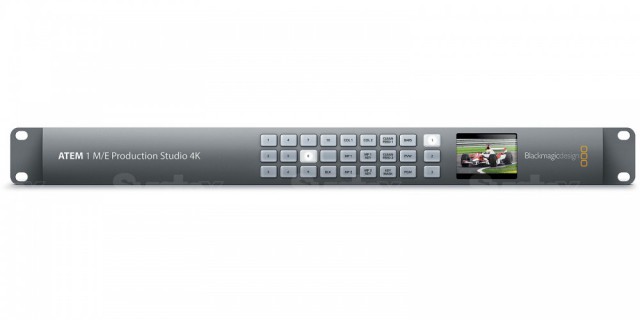

Das ATEM 1 M/E Production Studio 4K verfügt über eine elegante Frontblende aus Aluminiumlegierung. Über ein Tastenfeld kann die Signalführung jedes der drei Aux-Ausgänge umgeschaltet und ihr Status auf dem eingebauten LCD-Display überprüft werden. Das Umschalten der Aux-Ausgänge ist nicht nur bei der Live-Produktion, sondern auch beim Einrichten des Instruments eine wichtige Funktion



Niedrige Betriebskosten und Zuverlässigkeit
Das ATEM 1 M/E Production Studio 4K verfügt außerdem über eine Multi-View-Funktion zur Anzeige von acht Signalquellen auf einem einzigen SDI-Monitor oder HDMI-Fernseher, einschließlich der unabhängigen Anzeige der Programm- und Vorschauausgänge. Das ATEM Production Studio 4K verwendet ein industrietaugliches Betriebssystem, das einen zuverlässigen Betrieb garantiert, im Gegensatz zu einigen preisgünstigen Konkurrenzprodukten, die auf herkömmlichen Computern basieren und bei denen das Videosignal bei einem Absturz des Computers unterbrochen wird. Mit ATEM Production Studio 4K gibt es keine Signalunterbrechungen, selbst wenn eines der Bedienfelder einfriert oder die Stromversorgung ausfällt



Makros
Während der Live-Produktion können Benutzer mit unvorhergesehenen Komplikationen konfrontiert werden. Das neue Makro-Befehlssystem (ab der im Februar 2015 eingeführten Softwareversion 6.3) ermöglicht die Erstellung komplexer Befehlssätze, die später per Knopfdruck abgerufen werden können, um auf jede Situation während einer Live-Übertragung reagieren zu können. Ein Beispiel wäre die Einstellung von Chroma-Keys und Hintergründen für jede der Kameras, die im Moment der Bearbeitung aktiviert wird. Auf diese Weise können die Grenzen der Keying-Funktionen umgangen werden, indem sehr komplizierte Szenen inszeniert werden. In komplexen virtuellen Studios können beispielsweise mehr als ein Dutzend Kameraansichten verwendet werden, und jeder dieser Kameras kann ein bestimmtes Makro zugewiesen werden, auch wenn der Overhead nicht die entsprechende Anzahl von Keying-Modulen integriert hat. Makros können Interleaver zwischen Videoquellen, Grafiken, Mediatheksverknüpfungen, Keying-Effekte, Audiomixer- oder Kameraeinstellungen und sogar Zeitverzögerungen enthalten, so dass Makros auch zur Erstellung von Animationen verwendet werden können. Die Benutzer können sehr komplexe Befehlsfolgen automatisieren, um raffinierte Effekte zu erzeugen, die sonst nicht realisierbar wären. Sobald ein Makro erstellt wurde, kann es durch Drücken einer einzigen Bedienfeldtaste aufgerufen werden. Makros können über das Software-Bedienfeld für Windows und Mac OS X oder über die Hardware-Konsolen ATEM 1 M/E und 2 M/E erstellt werden. Makros können auch auf andere Overheads kopiert werden, um eine maximale Arbeitskonsistenz innerhalb von Studios zu gewährleisten. Makros können zusätzliche verschachtelte Makros für extrem komplexe Setups enthalten und werden zur einfachen Bearbeitung als XML-Dateien gespeichert

Hauptmerkmale von ATEM 1 M/E Production Studio 4K

• Professioneller Studio-Switcher mit Media-Playern, Keying, Übergangseffekten und mehr.

• Er kann schnell zwischen SD-, HD- und Ultra HD-Videoformaten wechseln.

• Integrierte Multiview-Funktion zur gleichzeitigen Anzeige von 8 Signalquellen, Signalvorschau und Ausgabe auf HD-SDI- und HDMI-Displays.

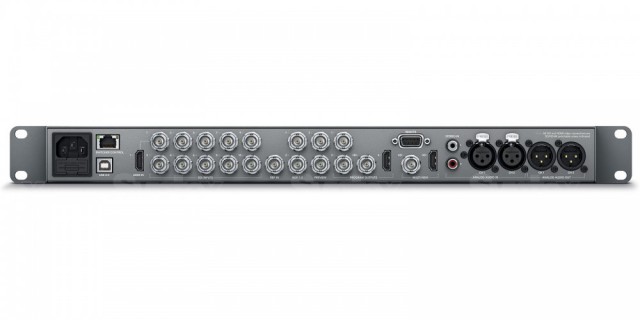

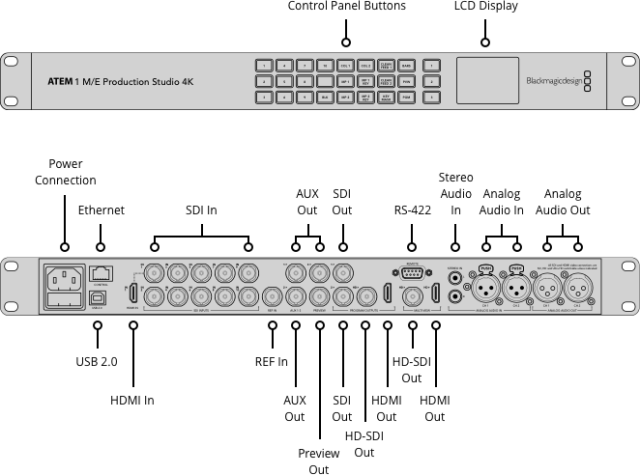

• Insgesamt 10 Eingänge, darunter 10 6G-SDI- und 1 HDMI-Eingang. Alle Eingänge unterstützen die automatische Resynchronisation.

• 2 6G-SDI-Ausgänge, 1 HDMI 4K-Ausgang und 1 herunterkonvertierter HD-SDI-Ausgang.

• Integrierter Speicher für 32 RGBA-Standbilder in Ultra HD und 180 Bilder Ultra HD-Video.

• Integrierte DVE-Effekte, einschließlich Effekte zur Neupositionierung, Größenänderung und Drehung des Bildes.

• Mit zwei Media-Playern und Keyern können Sie Grafiken überlagern.

• Verschiedene Arten von Übergangseffekten, einschließlich SMPTE-Standard.

• 4 vorgelagerte und 2 nachgelagerte Keyer.

• 3 Aux-Ausgänge mit Umschaltung und Vorschau auf der Vorderseite.

• Mit dem integrierten Audiomixer können Sie eingebettetes Audio und Audio aus separaten Quellen mischen.

• Zwei symmetrische Analogeingänge mit XLR-Anschlüssen und 1 Cinch-Eingang für den Anschluss von Unterhaltungselektronik.

• Audio-Mixer-Ausgang an XLR-Anschlüssen und SDI/HDMI-Videoausgänge.

• Integrierter Schwarzbalkengenerator, Farbbalkengenerator, zwei Farbgeneratoren und zwei Mediaplayer.

• Optionales Bedienfeld, das über eine Ethernet-Schnittstelle angeschlossen wird. Steuerungssoftware für Mac OS und Windows im Lieferumfang enthalten.

• Kompatibel mit allen Hardware-Schalttafeln der ATEM-Serie.

• Sync-Eingänge (Black Burst und Tri-Sync für HD-Signal).

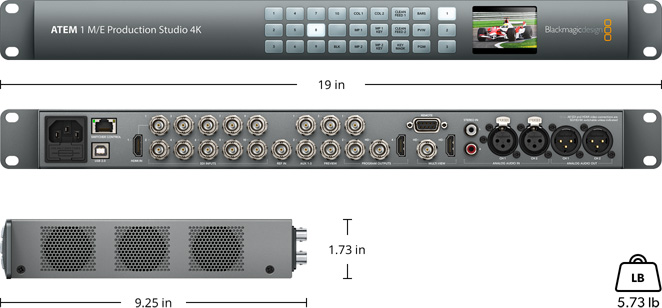

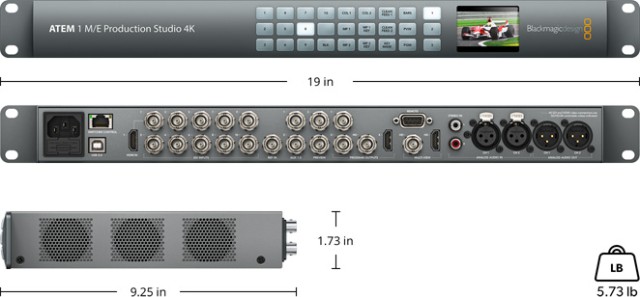

• Kompaktes Design für 1U Rackhöhe.

ATEM-Kamerasteuerung
Bisher war die Möglichkeit, Kameras von oben fernzusteuern, eine Domäne der größten Fernsehstudios. Mit dem neuen ATEM Camera Control Update, das im Mai 2014 für die ATEM Overhead-Serie veröffentlicht wurde, können Kameras über ein neues offenes Protokoll und Standard-Videokabel gesteuert werden. Die Blackmagic Studio Camera kann nicht nur über den CCU-Standard gesteuert werden, sondern auch mit integrierten Funktionen für die primäre YRGB-Farbkorrektur aus DaVinci Resolve! So hat der Overhead-Operator nicht nur die Kontrolle über klassische Kameraeinstellungen wie Fokus oder Blende, sondern auch über die Farbwiedergabe des Bildes dank der Gamma- oder Gain-Anpassungsfunktionen im YRGB-Farbraum im Stil traditioneller Farbkorrektoren. Anwender, die mit der professionellen Video-Farbbearbeitungssoftware DaVinci Resolve vertraut sind, können ihre Fähigkeiten auch für die Live-Bearbeitung nutzen. Die neue ATEM Camera Control Software mit Farbkorrekturen ermöglicht nicht nur die perfekte Farbanpassung der einzelnen Kameras vor Ort, sondern auch die rechtzeitige Reaktion auf Veränderungen der Umgebungsbeleuchtung, ein häufiges Problem bei Außenübertragungen. Natürlich können die Echtzeit-Farbkorrekturfunktionen auch kreativ eingesetzt werden, z. B. beim Dreh von Musikvideos

Hauptmerkmale von ATEM Camera Control

• Es können bis zu 20 Kameras gesteuert werden.
• YRGB-Farbkorrekturen aus DaVinci, einschließlich Gamma- oder Gain-Anpassungsfunktionen.
• Klassische CCU-ähnliche Steuerung von Kameras.
• Fernsteuerung der Verstärkung.
• Fernsteuerung der Belichtungszeit.
• Grobe Einstellung der Blende.
• Ferneinstellung des Weißabgleichs.
• Fernsteuerung der Schärfe.
• Fernsteuerung der Blende.
• Anzeige des Ausgangs der kontrollierten Kamera auf dem Aux. Freileitungen für die lokale Überwachung von Farbkorrekturen.
• "On Air"-Anzeige direkt in der Benutzeroberfläche.
• Option zum Sperren von Funktionen für maximale Zuverlässigkeit des Betriebs.

Herstellergarantie für 12 Monate.
