Blackmagic Design ATEM 2 M/E Advanced Panel 20

Die Blackmagic Design ATEM 2 M/E Advanced Panel und ATEM 4 M/E Advanced Panel stellen die nächste Generation der ATEM-Serie dar! Die Modelle erfüllen die Anforderungen der Betreiber der leistungsstärksten ATEM-Overheads mit Unterstützung für bis zu 4 M/E-Kanäle und Integration von bis zu 24 separaten LCD-Displays für benutzerkonfigurierbare Tastenbeschriftungen, 4 LCD-Displays für Parametereinstellungen, 4 T-Bar-Bedienelemente und viele weitere Funktionen. Die Pulte unterstützen sowohl die direkte Montage an Overhead-Tischen als auch den Standalone-Betrieb.

Die Pulte der ATEM Advanced Panel Serie sind die ideale Ergänzung zum ATEM Constellation Overhead und erleichtern die Erstellung komplexer Programme. Sie schöpfen das volle Potenzial des Overheads aus und bieten dank der hochwertigen Drucktasten, Dreh- und Hebelbedienelemente auch eine ergonomischere Steuerungsalternative (zum mitgelieferten Software-Bedienfeld):

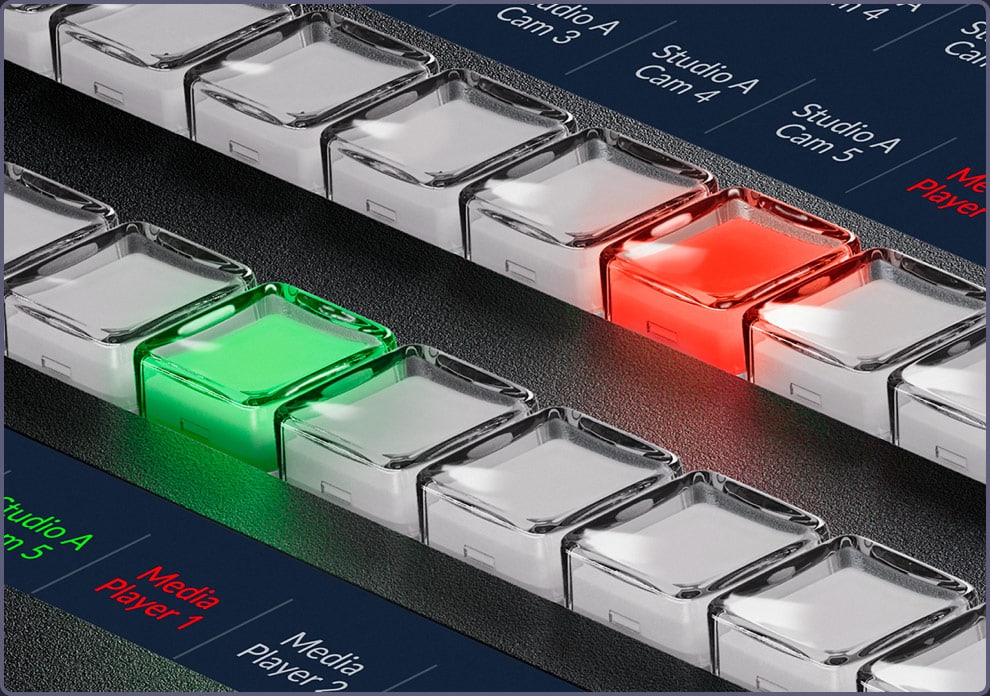

Das Modell 1 M/E bietet eine einzige M/E-Serie mit 10 Tasten für Eingaben und einem einzigen LCD-Display für die Einstellung von Funktionen. Obwohl es sich um ein 1 M/E-Pult handelt, können Sie damit alle M/E-Kanäle größerer Overhead-Anlagen steuern. Die Eingangstasten können farblich kodiert werden, und dank der speziellen LCD-Anzeigen lassen sich auch Beschriftungen einstellen. Außerdem gibt es einen Joystick für TWO-Effekte und einen T-Bar-Controller.

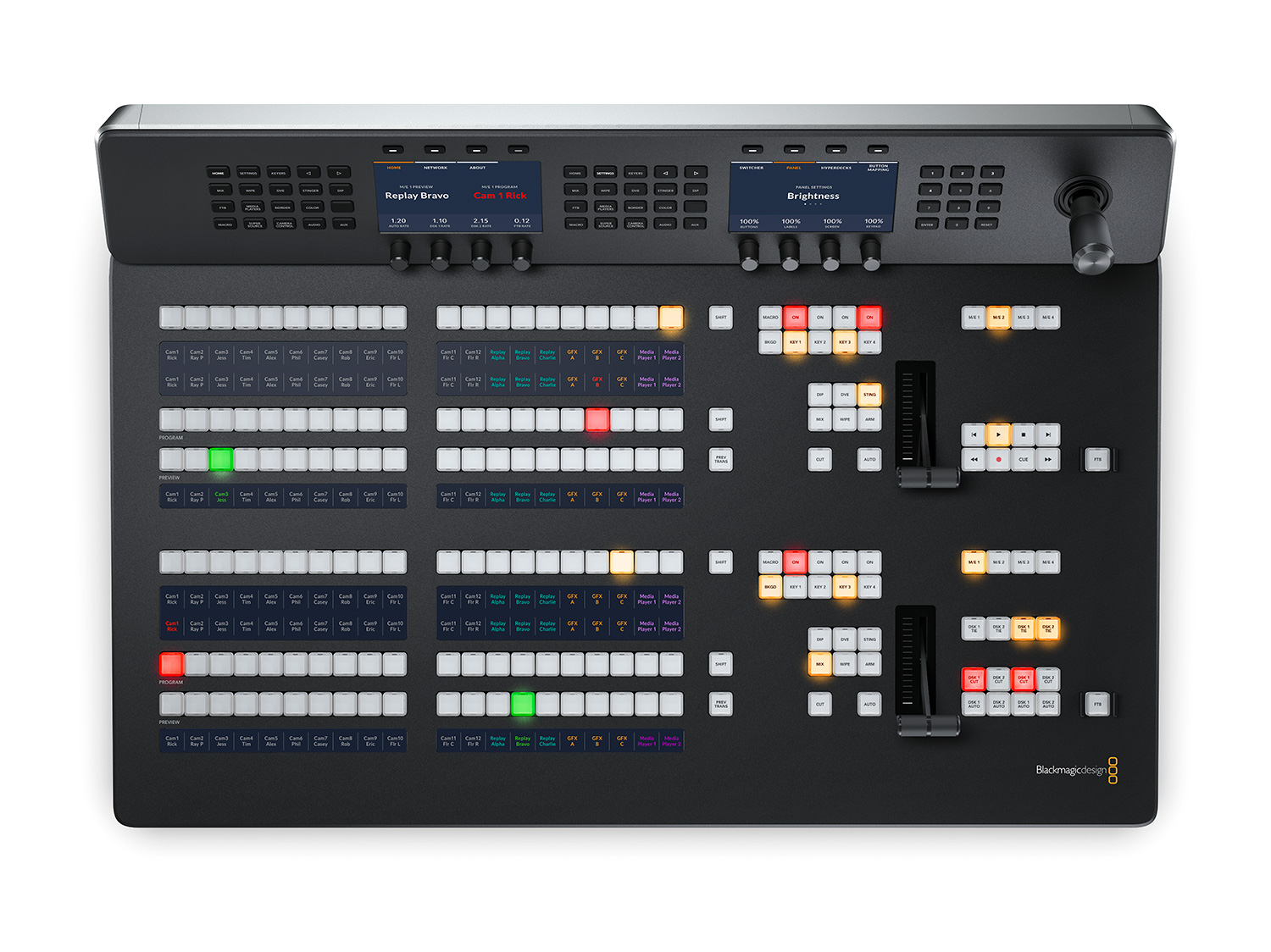

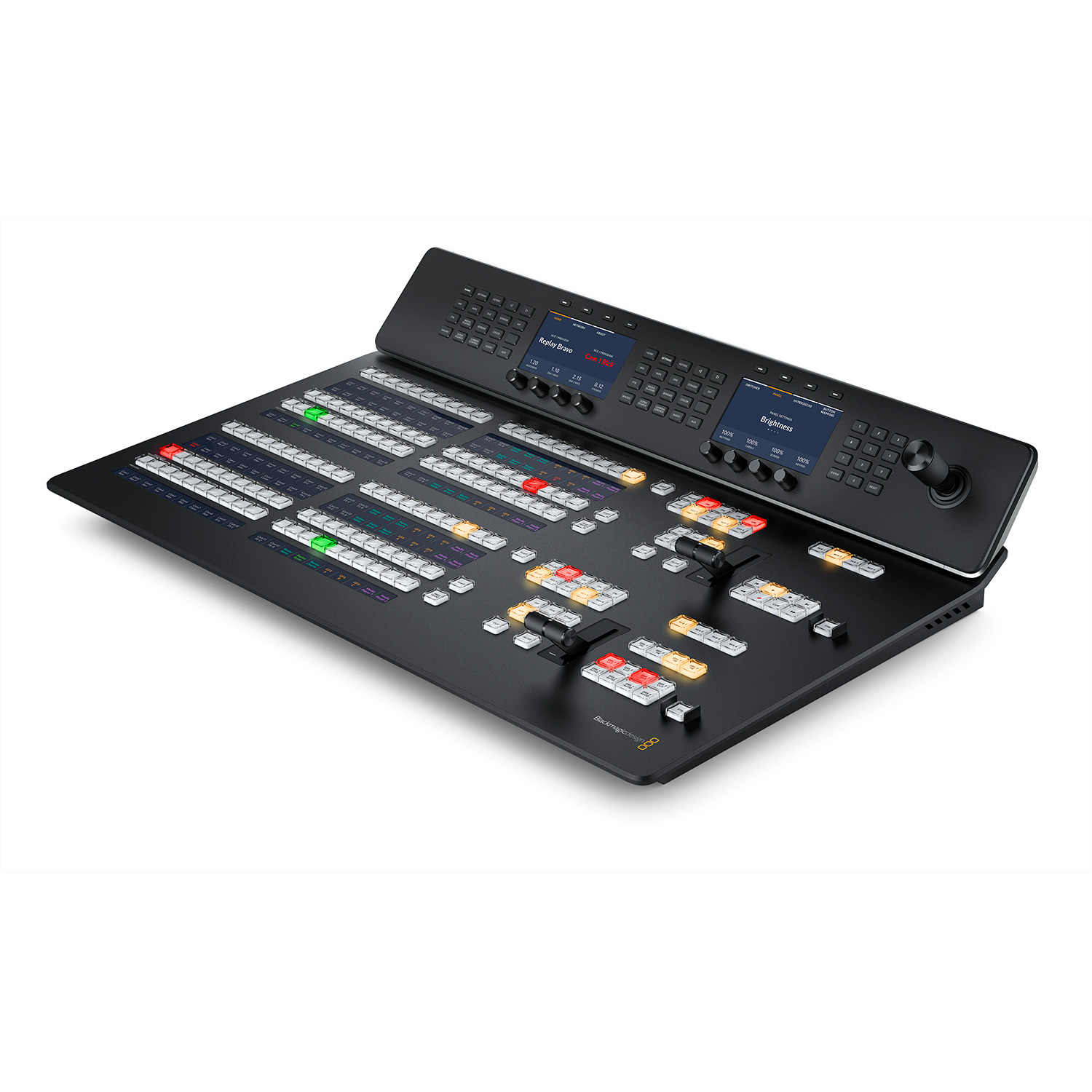

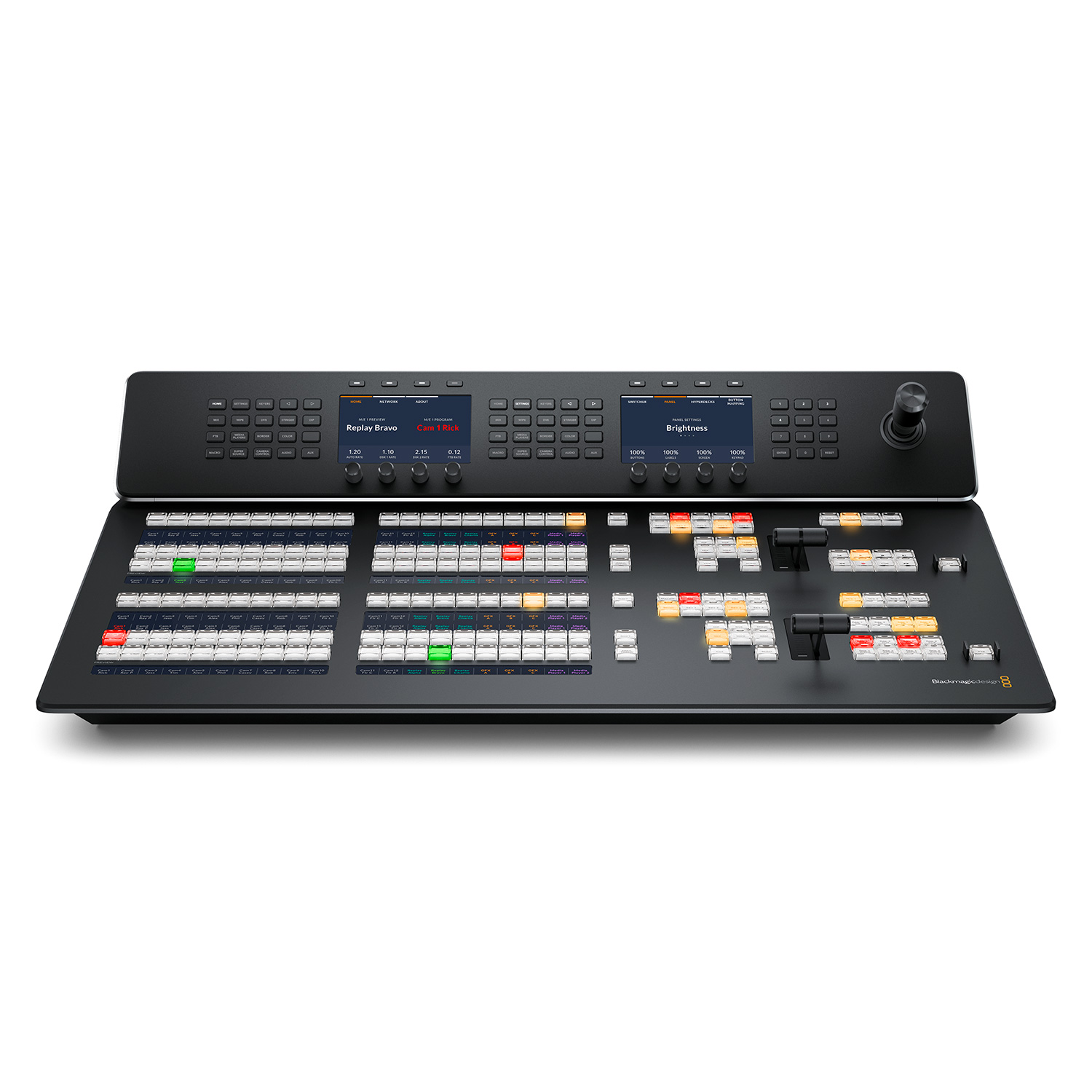

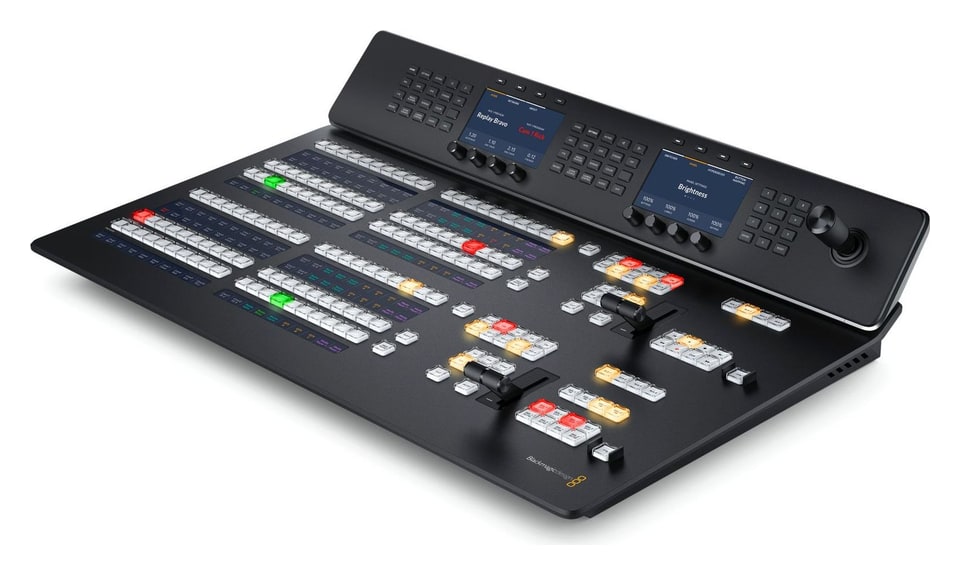

Die 2 M/E-Variante bietet zwei Reihen von M/Es mit 20 Tasten für Eingänge und 2 LCD-Displays für die Einstellung von Funktionen. Die Konsole ermöglicht die Steuerung von bis zu 4 M/Es für größere Overheads, LCD-Displays zur Erstellung eigener Tastenbeschriftungen sind ebenfalls Standard.

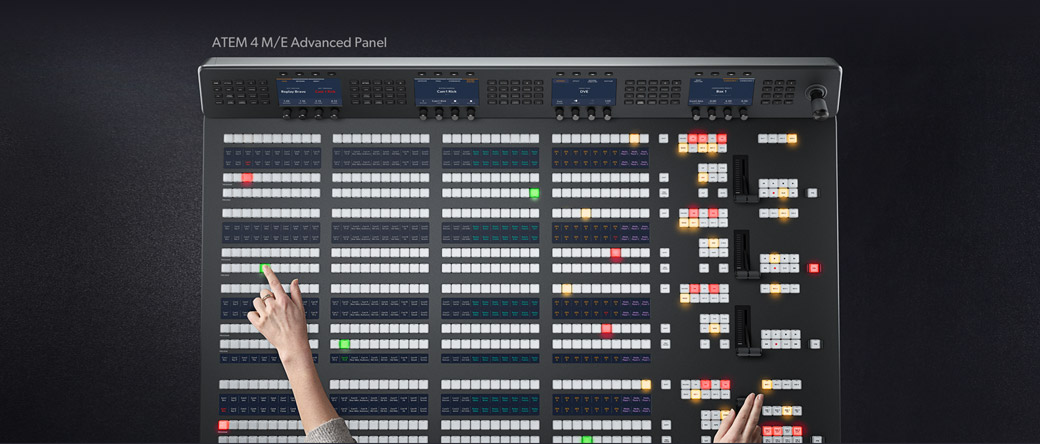

Die größte 4 M/E-Option ist die perfekte Ergänzung zum ATEM Constellation Funktionsumfang! Sie bietet vier M/E-Bereiche mit 40 Tasten für Eingänge und 4 LCD-Displays für die Einstellung von Funktionen sowie Displays zur Erstellung individueller Tastenbeschriftungen für alle Tasten.

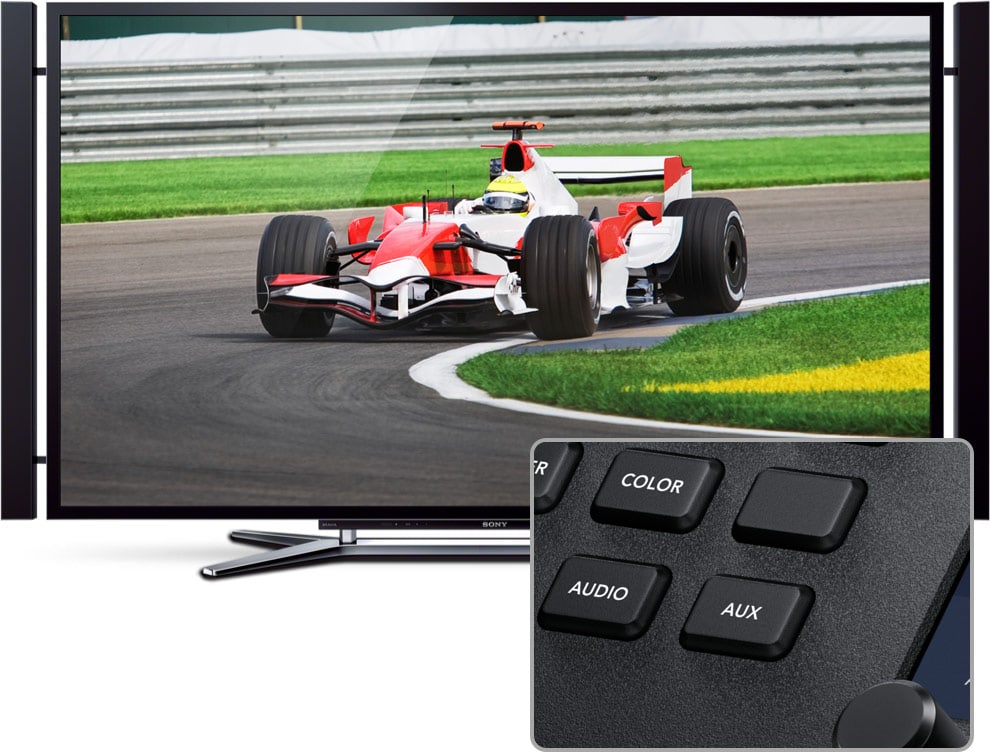

ATEM Constellation ist die fortschrittlichste Lösung für den Check-In von Live-Shows. Die Overhead-Architektur umfasst unabhängige Programm- und Vorschaubusse für schnelles und präzises Umschalten zwischen den Aufnahmen. Der Vorschaubus kann über den Aux-Ausgang oder über die Multiview-Funktion vorgehört werden: Wählen Sie einfach das Quellsignal auf dem Vorschaubus über das Advanced Panel aus, prüfen Sie es auf dem Vorschaubildschirm und fügen Sie es dann durch Drücken der Tasten Cut oder Auto in die Sendung ein. Wenn eine sofortige Reaktion erforderlich ist, können die Aufnahmen auch direkt im Programmbus ausgewählt werden.

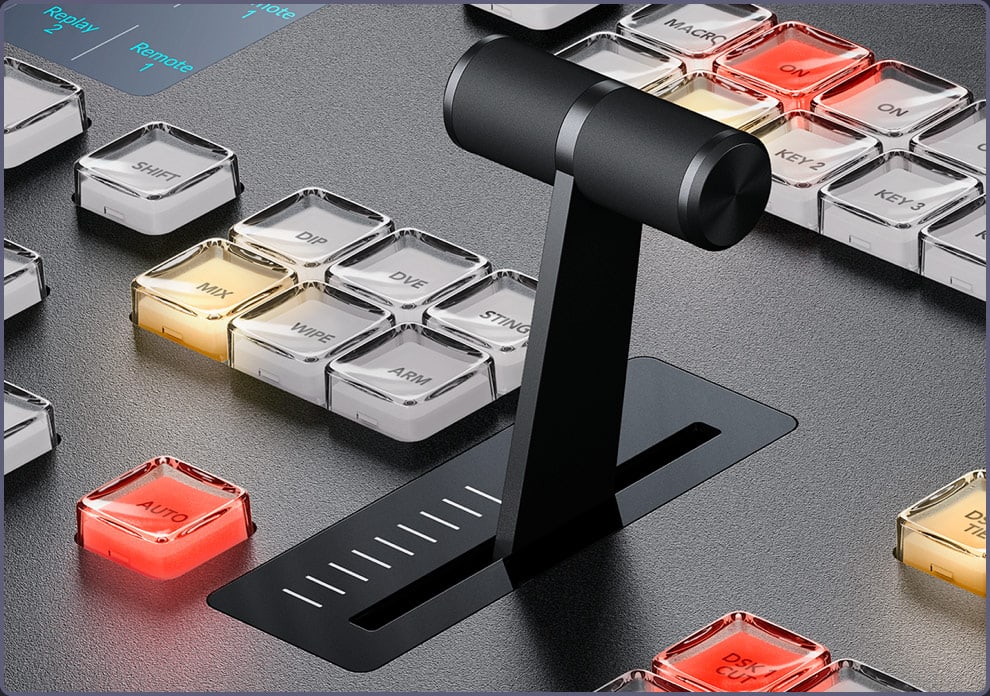

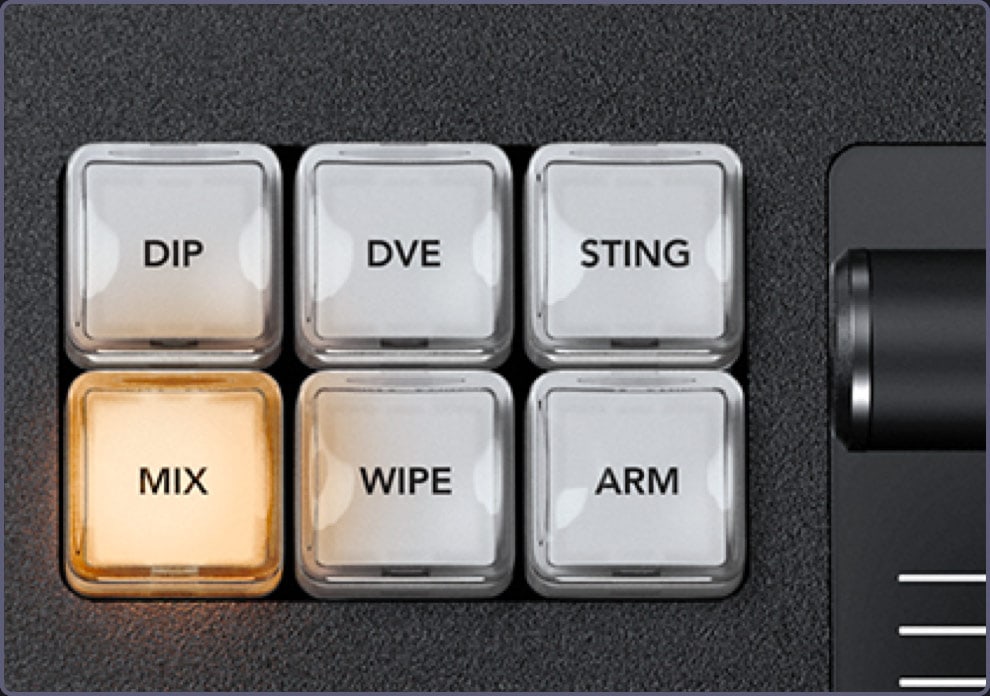

Beim Einrichten von Überblendungen zwischen Videoquellen kann der Bediener die Überblendungsoptionen auf dem LCD-Display der Konsole sehen, ohne durch komplizierte Menüs navigieren zu müssen. Es gibt eine breite Palette von Effekten, von Standard-SMPTE-Blending-Effekten mit Randunschärfe-Optionen bis hin zu komplexen DVE-Blending-Effekten, bei denen die Position einzelner Elemente der Komposition mit dem T-Bar und dem Joystick angepasst werden kann! Der ergonomische T-Bar-Hebel bietet eine perfekte Kontrolle über die Überblendung von Aufnahmen, bei denen es oft wichtig ist, die Arbeit des Kameramanns und die Bewegungen der Protagonisten zu berücksichtigen.

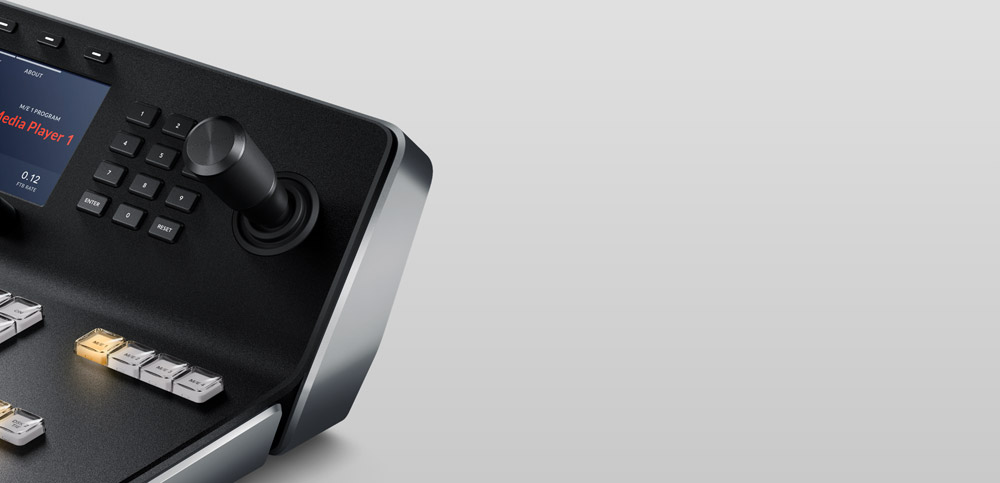

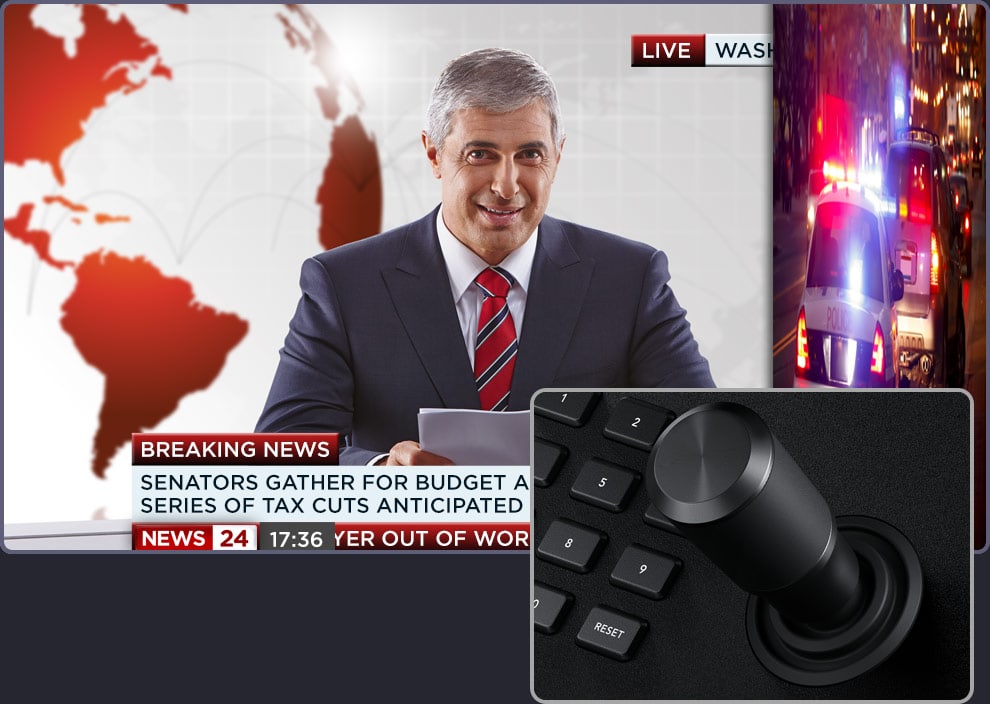

Mit dem integrierten Joystick lässt sich beispielsweise die Position von TWO-Effekten in den Achsen X, Y und Z leicht einstellen. Er ermöglicht es, das Aufnahmefenster innerhalb der Bild-in-Bild-Komposition perfekt zu positionieren, seine Größe anzupassen oder auch die Start- und Endpunkte für animierte DVE-Effekte zu wählen.

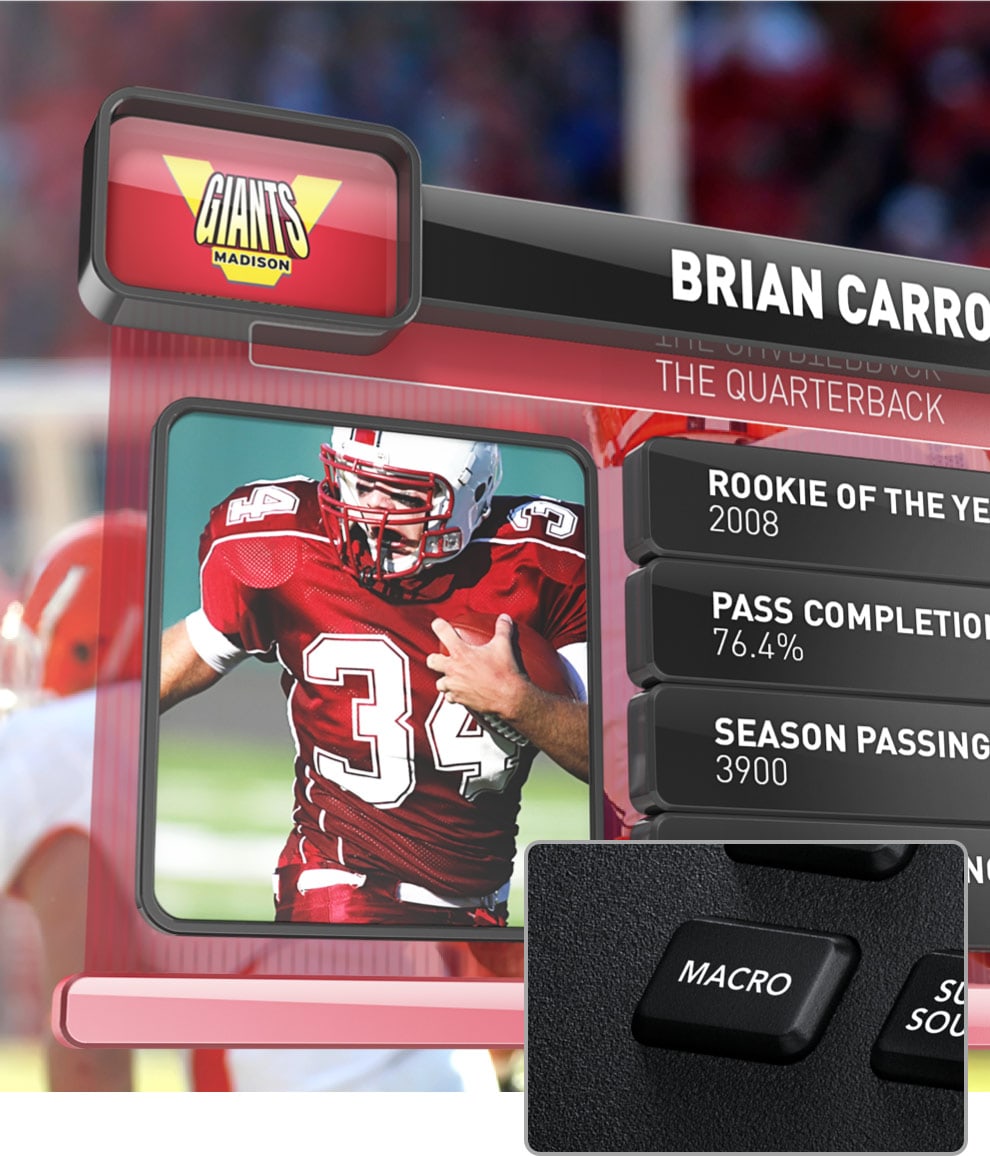

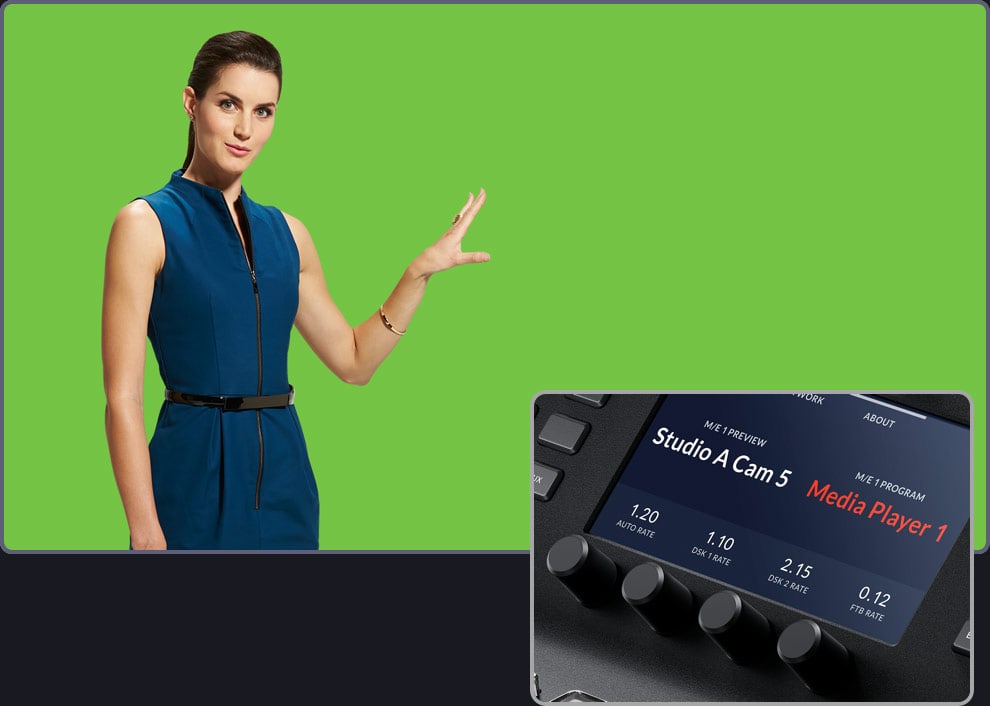

Jedes der Displays (zur Anzeige von Parametereinstellungen) bietet eine eigene Taste für alle Funktionen und ermöglicht die Steuerung von Hunderten von Parametern für Keying-Funktionen, Interlacing, DVE-Effekte, Farbhintergrundgeneratoren, Multi-View-Einstellungen, Button-Mapping oder Videonormauswahl. Darüber hinaus können Benutzer 10 Konsoleneinstellungen speichern/abrufen! Eine weitere fortschrittliche Funktion ist die Möglichkeit, Makros zu erstellen und diese dann per Tastendruck auszulösen. Die Arbeit mit Makrobefehlen erfordert keinen Computer und wird durch Beschriftungen auf den LCD-Displays, die die zugewiesenen Makros kennzeichnen, erheblich vereinfacht.

ATEM 8.5.3 (12/2020)
Das Update für ATEM-Overheads ist diesmal für Besitzer von ATEM 2 M/E Advanced Panel- oder ATEM 4 M/E Advanced Panel-Pulten gedacht, wo es gelegentliches spontanes Umschalten von Videoquellen korrigiert.
