Blackmagic Design ATEM 4 M/E Constellation 4K

ATEM 4 M/E Constellation 4K ist ein Ultra HD-Modell der ATEM Constellation-Familie mit 40x 12G-SDI-Eingängen, die in Standards konvertiert sind und Standards bis zu Ultra HD 2160p60 unterstützen. Mit den gleichen leistungsstarken Funktionen wie die ATEM 4 M/E Constellation HD verfügt dieses neue 4K-Modell über 24x 12G-SDI Aux-Ausgänge, 16x Upstream ATEM Advanced Chroma Keyer, 4x Downstream Keyer, 4x Ultra HD Media Player, 2x SuperSource Prozessoren und mehr. Verfügbar ab 6/2023.

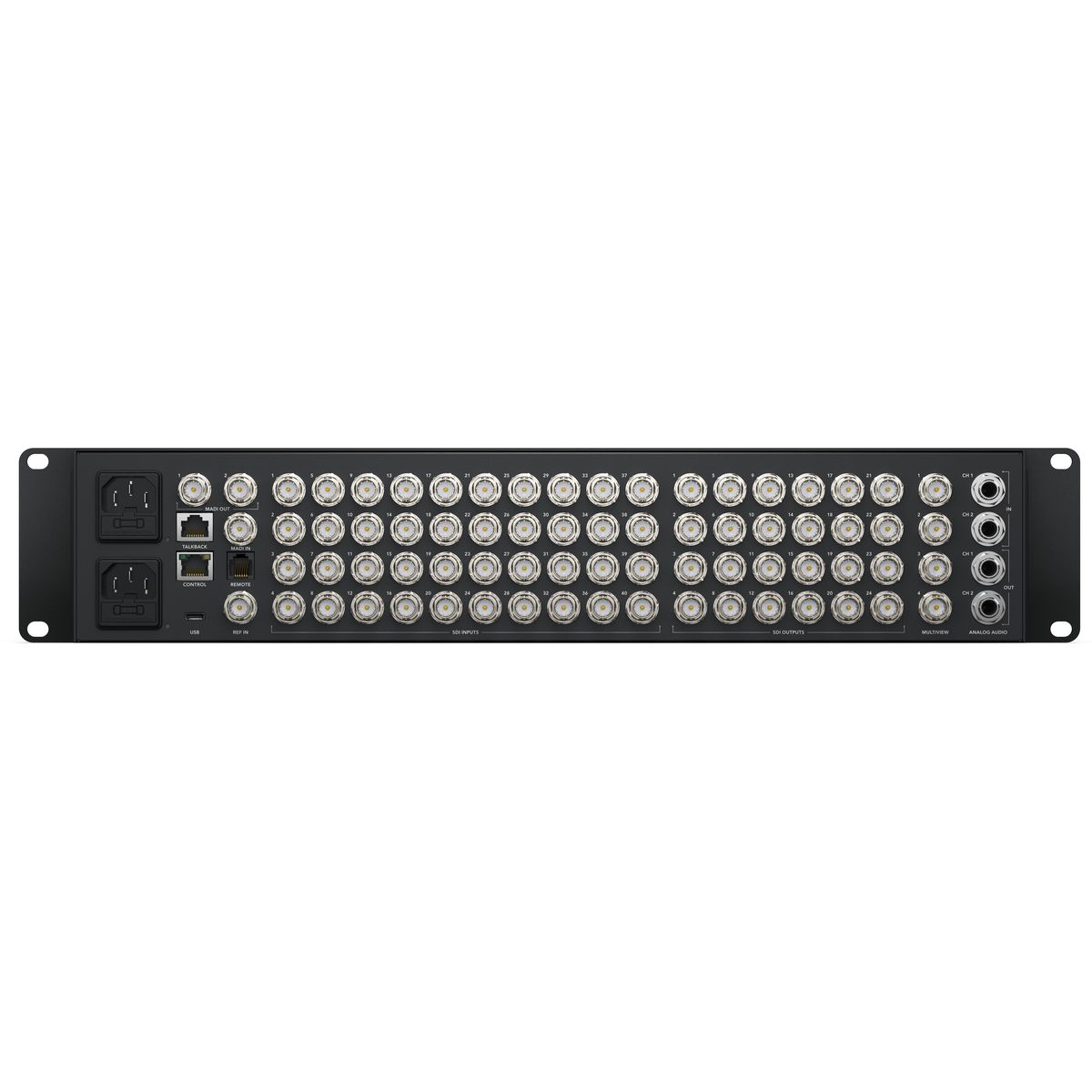

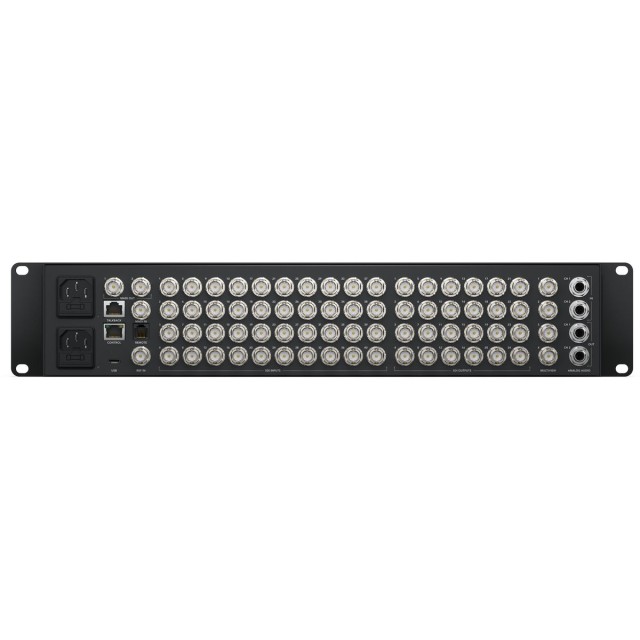

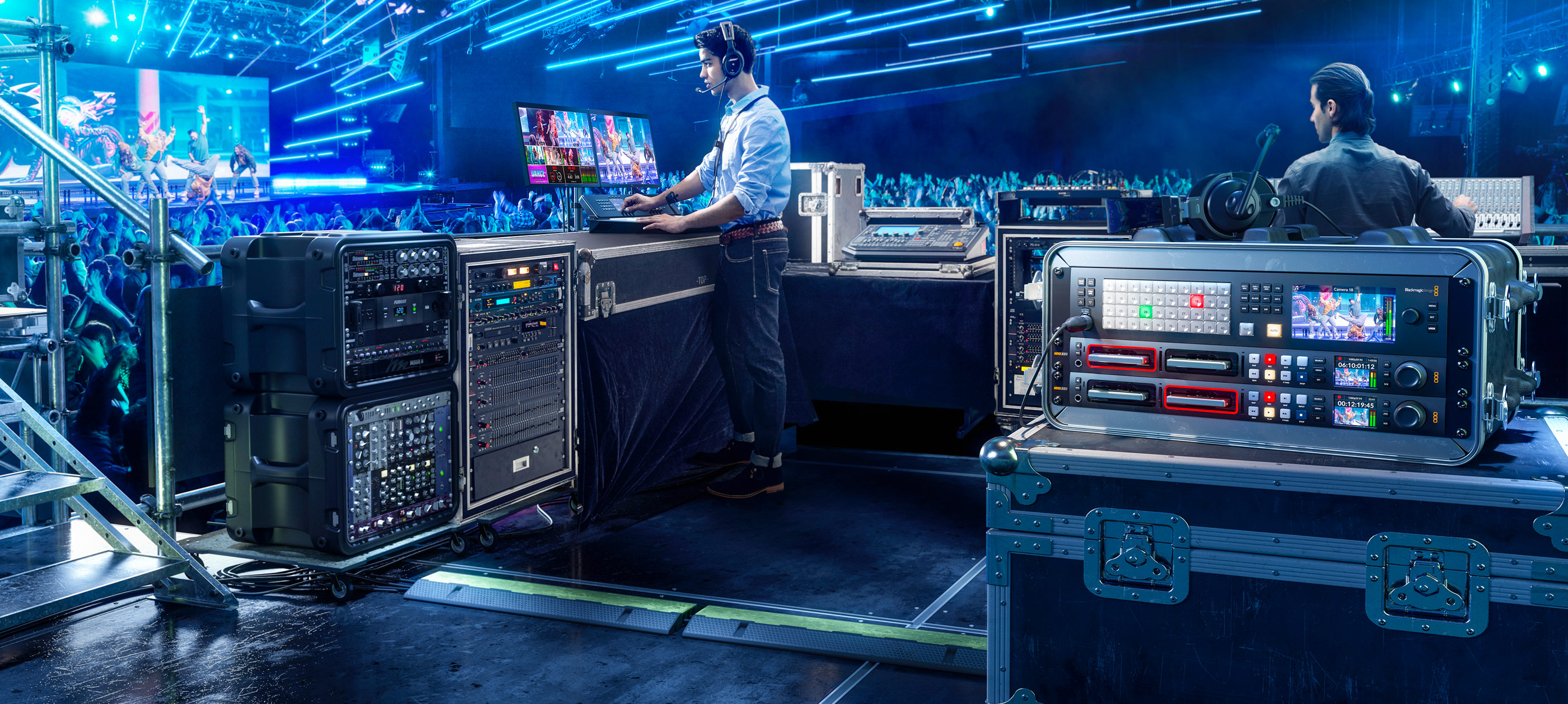

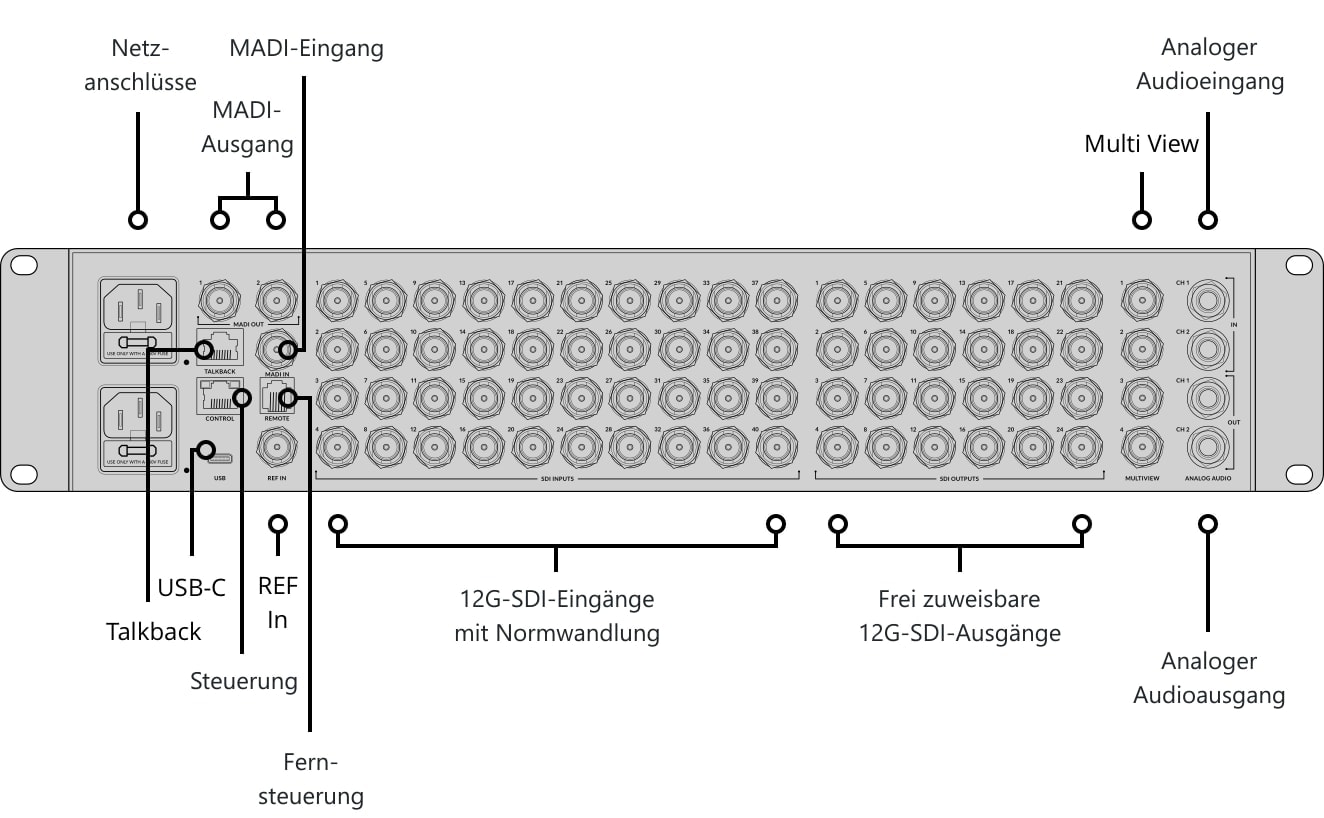

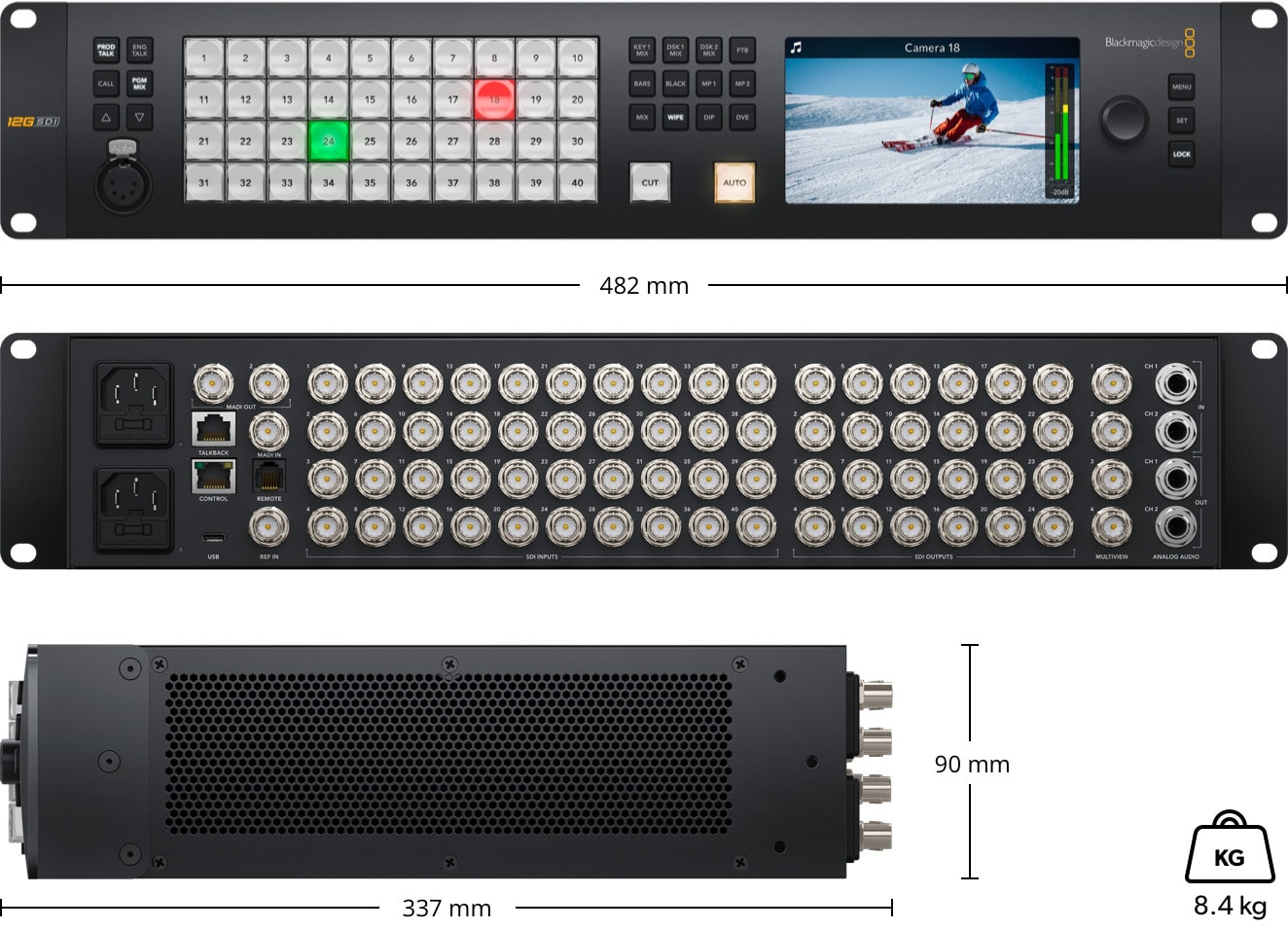

ATEM Constellation-Umschalter verfügen über ein kompaktes Rack-Mount-Design mit einem integrierten Bedienfeld. Dies ermöglicht die Bedienung des Umschalters, was während der Einrichtung oder im Notfall wichtig ist. Außerdem ist ein großes LCD-Display vorhanden, so dass der Kunde die Programmausgabe sehen und die Mischereinstellungen über Bildschirmmenüs ändern kann. Das kompakte Design eignet sich perfekt für die mobile Live-Produktion. Auf der Rückseite des Mischers befinden sich die Anschlüsse für SDI-Eingänge, SDI-Aux-Ausgänge, symmetrisches Audio und Ethernet für die Steuerung. Das Topmodell mit 4 M/E verfügt sogar über RS-422 für die serielle Steuerung und digitale MADI-Audioanschlüsse.

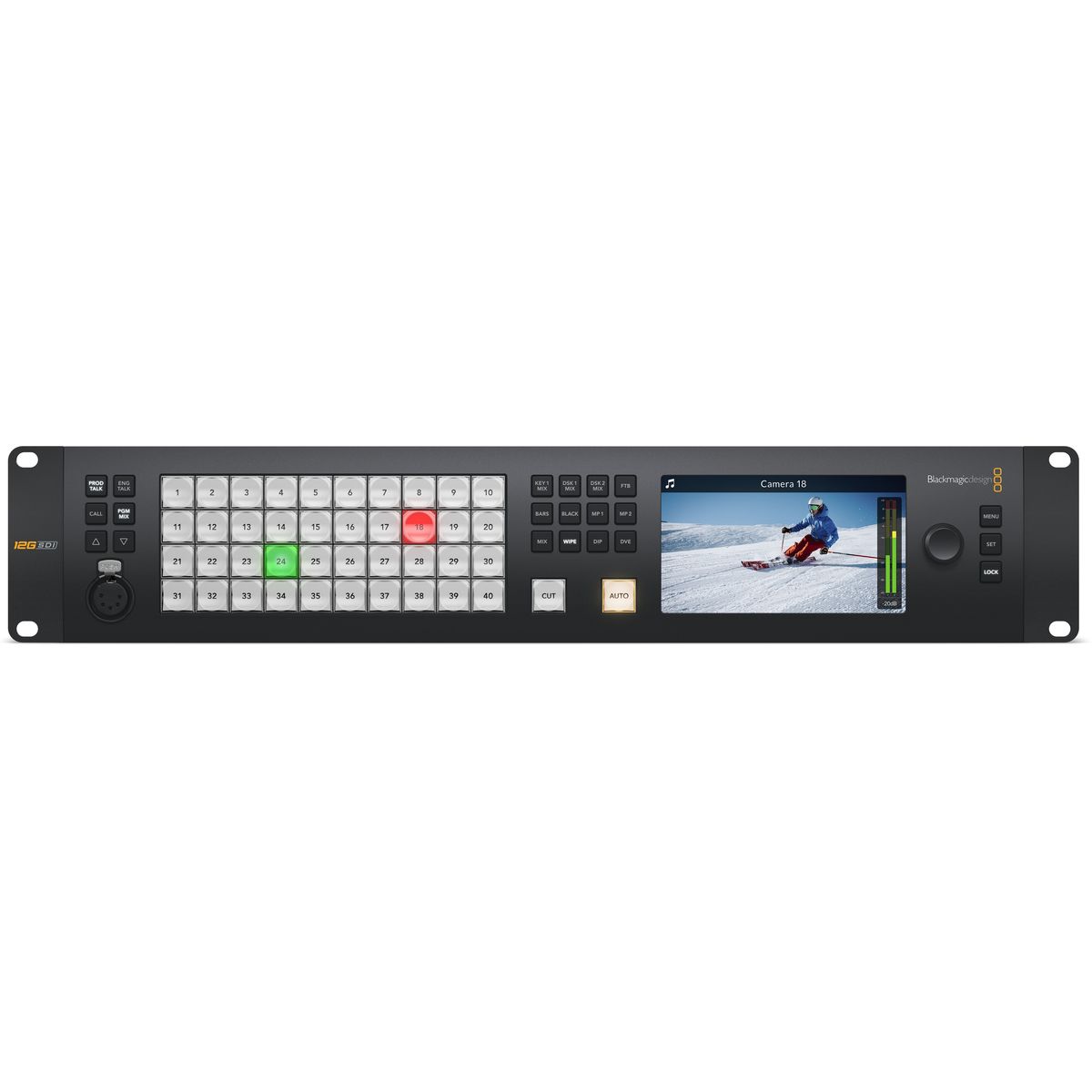

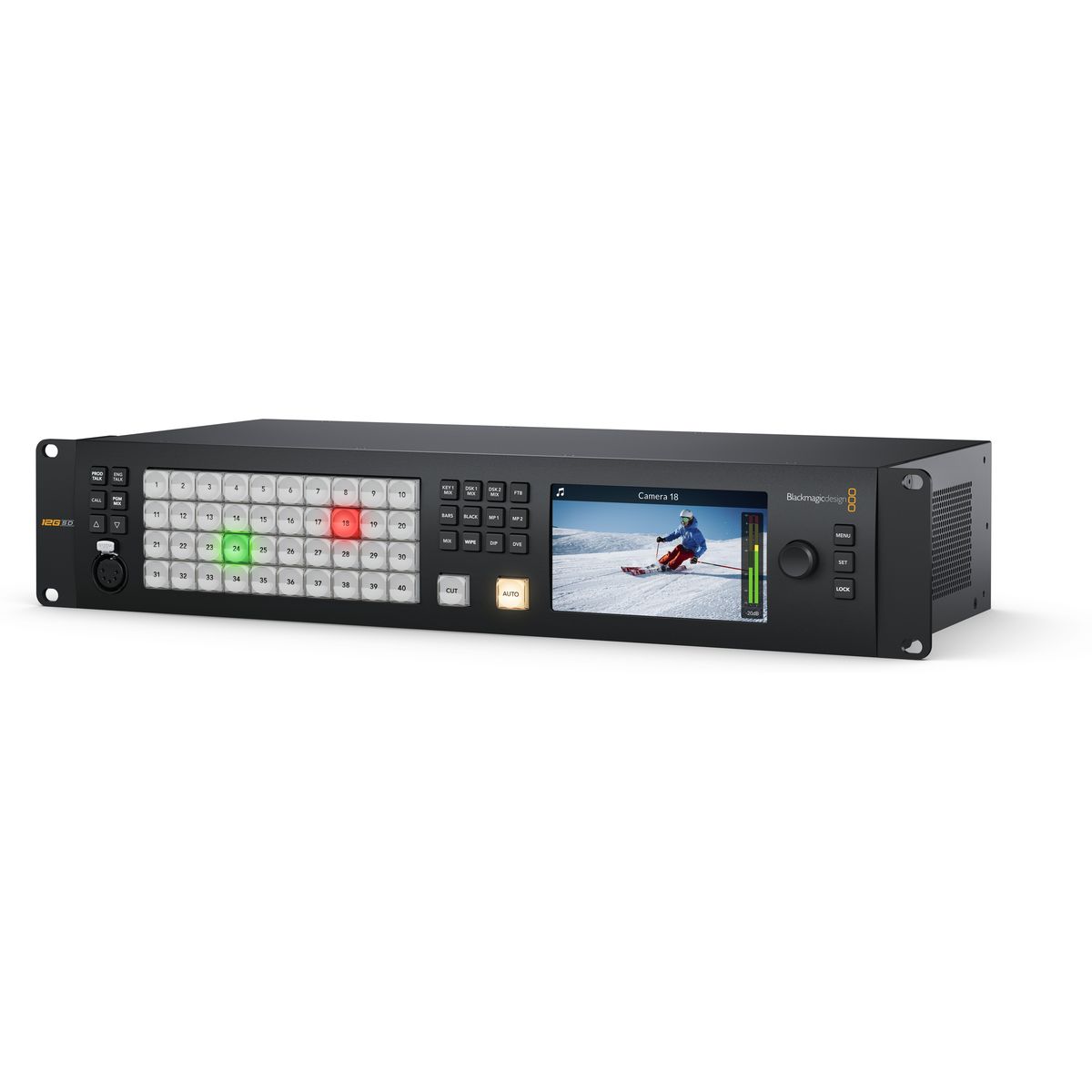

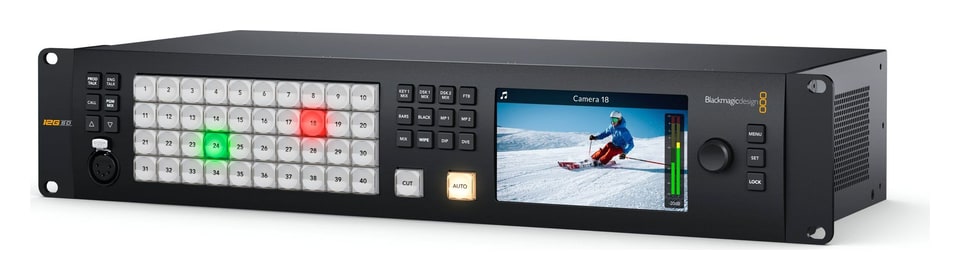

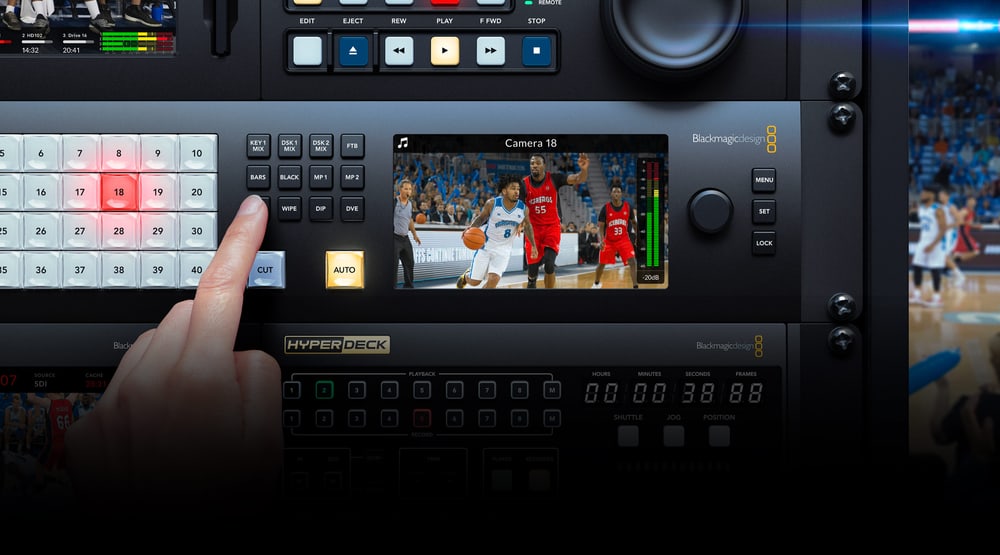

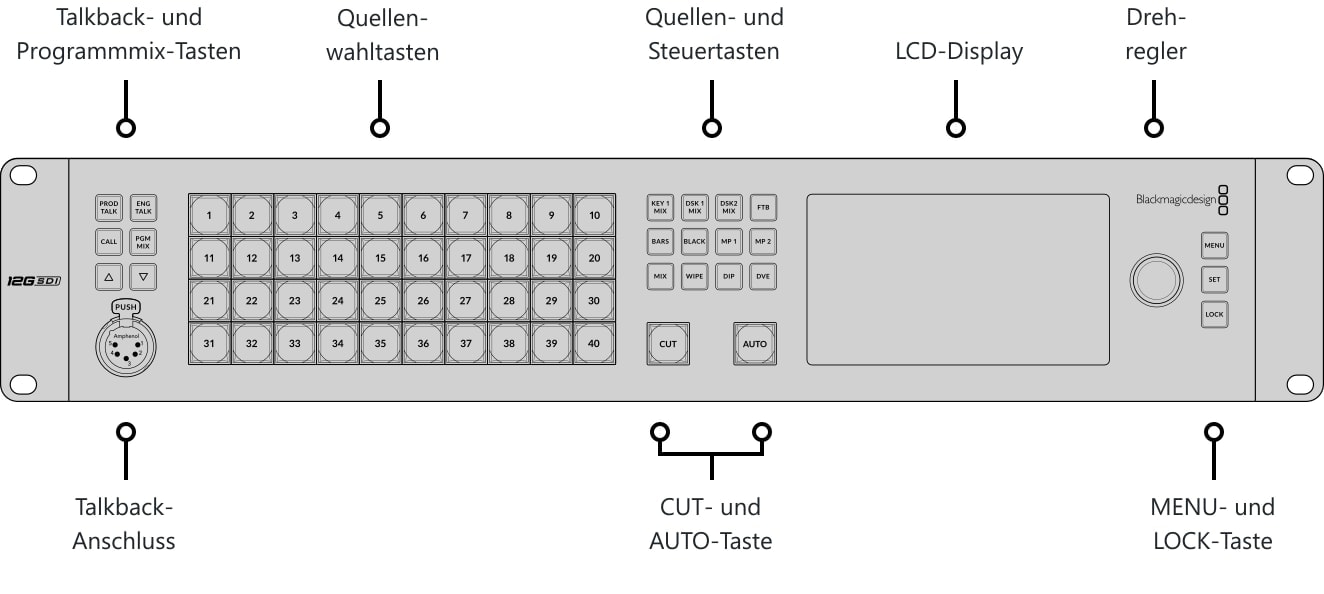

Dank des in die Frontplatte integrierten Bedienfelds können Kunden das ATEM Constellation jederzeit einfach bedienen. Außerdem sind die Bedientasten auf der Vorderseite dieselben hochwertigen Tasten, die auch in großen Panels verwendet werden, und daher äußerst zuverlässig. Der Kunde kann sogar Keyer, Medien und Fade-to-Black über das Frontpanel steuern. Über das LCD-Display und die Menütasten auf der Vorderseite kann auf fast alle Funktionen des Umschalters zugegriffen werden.

Die ATEM Constellation-Familie umfasst Modelle mit bis zu 40 unabhängigen SDI-Eingängen, wobei jeder Eingang über einen eigenen Up- und Cross-Konverter verfügt. Das bedeutet, dass es möglich ist, jede 1080p-Eingangsquelle in den Videostandard des Umschalters zu konvertieren. Das bedeutet, dass die Kunden jeden SDI-Eingang des Umschalters mit einem anderen Fernsehstandard betreiben können und alle Eingänge einfach funktionieren.

Die ATEM Constellation-Familie verfügt über eine enorme Anzahl von völlig unabhängigen SDI-Ausgängen. Selbst das kleine 1 M/E-Modell hat 6x 3G-SDI-Ausgänge. Das 2 M/E Modell hat 12x 3G-SDI Ausgänge und das 4 M/E Modell hat 24x 3G-SDI (HD Version) oder 12G-SDI Ausgänge (im Falle der 4K Variante). Diese SDI-Ausgänge sind sehr leistungsfähig, da Kunden jeden SDI-Eingang oder jede interne Quelle unabhängig an jeden SDI-Ausgang leiten können. Sie können die SDI-Ausgänge auch für ISO-Recorder verwenden, wobei jedes Deck einen resynchronisierten Switcher-Eingang mit passendem Timecode erhält. Alle SDI-Ausgänge enthalten Programmton, RP-188-Timecode, SDI-Kamerasteuerung, Tally und Talkback.

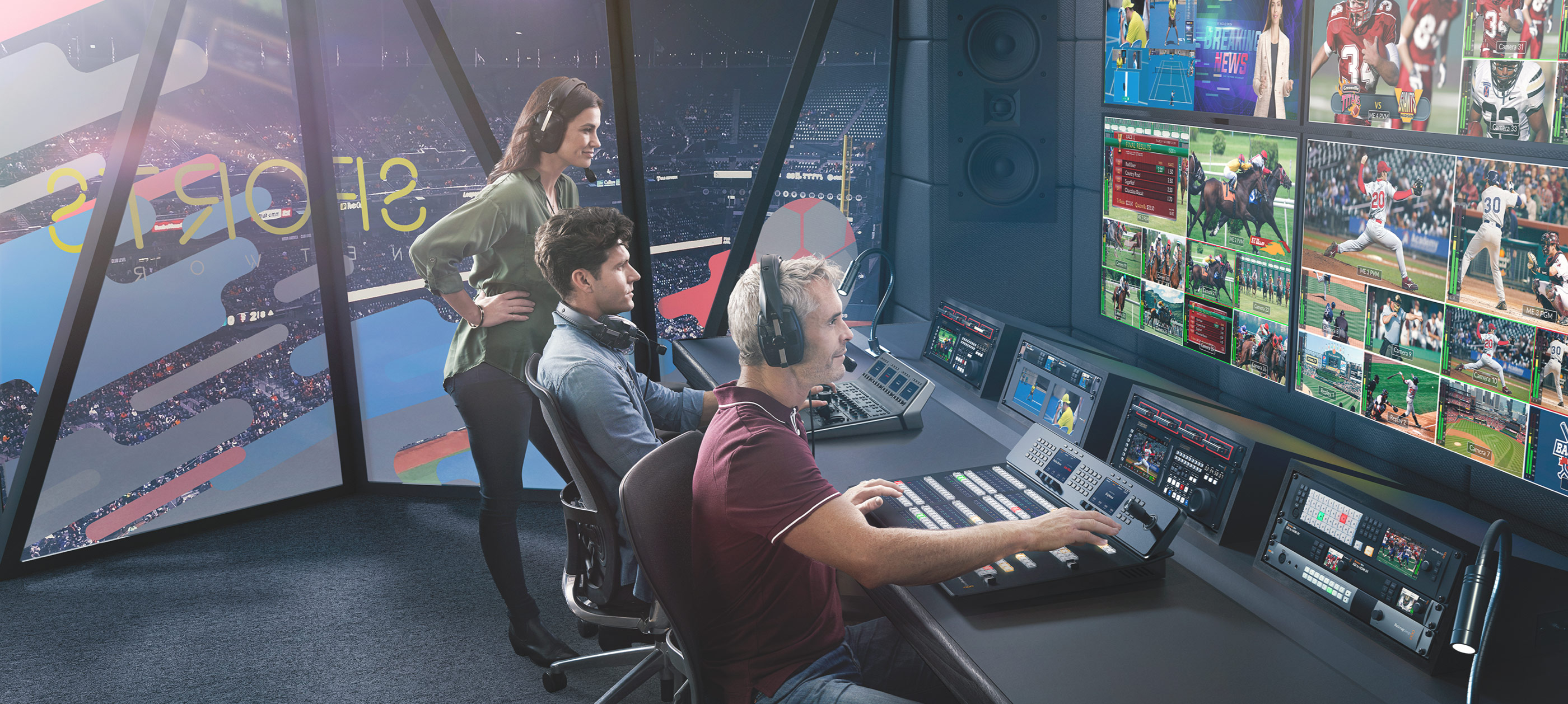

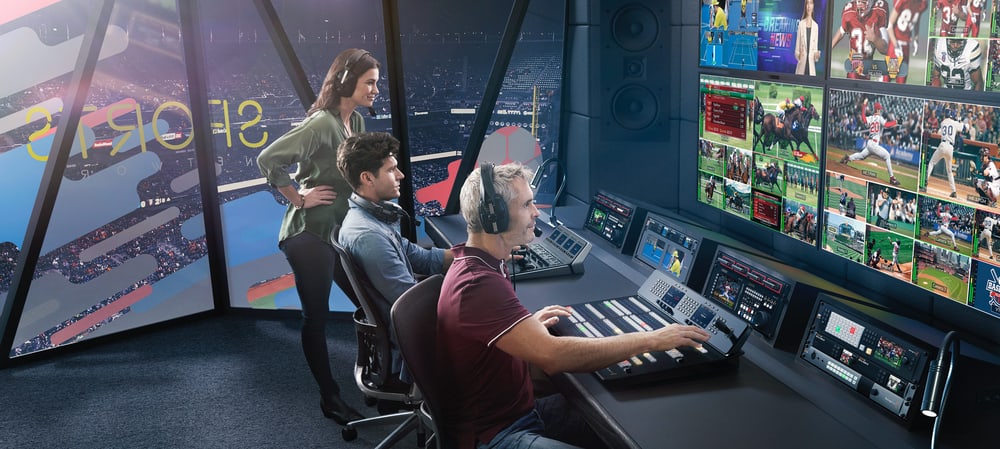

Mit der integrierten Multiview-Funktion können Kunden mehrere Quellen auf einem einzigen Monitor überwachen. Das 1 M/E-Modell verfügt über 1 Multiview, das 2 M/E-Modell über 2 unabhängige Multiviews und das 4 M/E-Modell über 4 unabhängige Multiviews. Alle externen SDI-Eingänge sowie alle internen Videoquellen können auf jede Ansicht geroutet werden. Alle Multiviews sind vollständig anpassbar und können unabhängig voneinander auf 4, 7, 10, 13 oder 16 gleichzeitige Ansichten eingestellt werden. Kunden können den Tally-Rahmen sowie die Quellenbezeichnung und die VU-Meter als Overlay zu jeder Ansicht hinzufügen. Außerdem zeigt ein roter und grüner Rahmen die Tallys in jeder Ansicht an, so dass die Kunden wissen, welche Quellen auf Sendung sind.

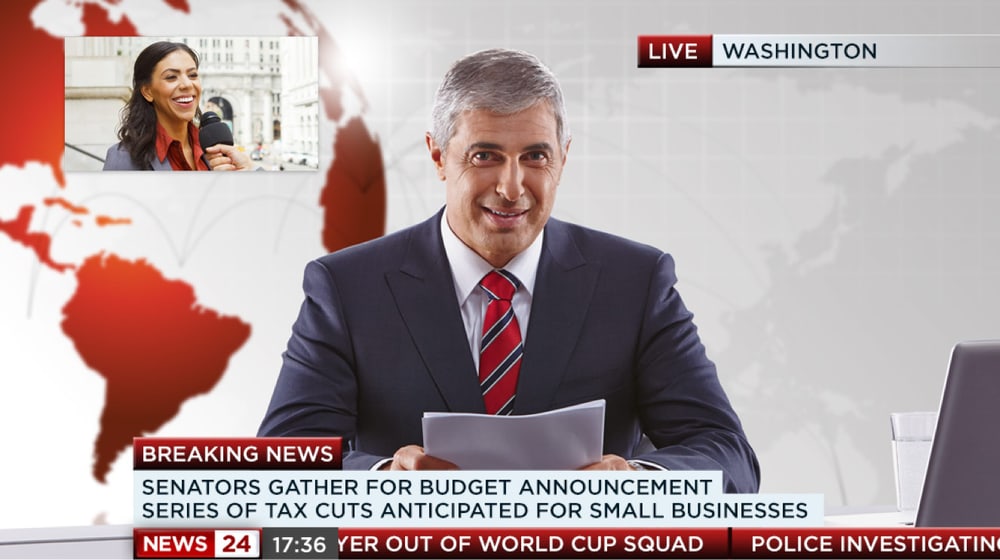

ATEM Constellation HD bietet eine breite Palette an nativen Übergängen in Broadcast-Qualität wie Mix, Dip, Wipe und mehr. Alle Übergänge können in den Systemsteuerungsmenüs angepasst werden, mit Einstellungen für Randfarbe, Randbreite, Position, Richtung und vielem mehr. Der ATEM Constellation Switcher verfügt über einen leistungsstarken digitalen Videoeffektprozessor für DVE-Übergänge, mit dem das aktuelle Bild vom Bildschirm verdrängt und ein neues Video darunter angezeigt werden kann. Der DVE kann sogar zur Erstellung von grafischen Wischübergängen verwendet werden.

Damit die Crews als ein einziges kreatives Team arbeiten können, verfügt der ATEM Constellation über eine integrierte Talkback-Funktion. Talkback unterstützt einen 5-poligen XLR-Headset-Anschluss sowie einen rückseitig montierten RJ12-Anschluss für die Anbindung an Standard-Talkback-Systeme wie ClearCom oder RTS. Der Kunde erhält eine vollständige Talkback-Steuerung einschließlich Programm- und Technikschleifen, Sidetone-Steuerung für das Hören des Headset-Mikrofons im Kopfhörer und Programm-Mix. ATEM Constellation HD unterstützt auch SDI-Talkback, das die SDI-Kanäle 15 und 16 für die Zwei-Wege-Kommunikation mit Blackmagic Design-Kameras nutzt. Kunden können sogar die Kanäle 13 und 14 für technisches Talkback nutzen.

Der eingebaute Media-Pool speichert RGBA-Grafiken und Animationen in Broadcast-Qualität, die sofort von den 2 oder 4 Media-Playern wiedergegeben werden können. Der eingebaute Media-Pool speichert Grafiken für die Verwendung mit den Media-Playern. Das 1 M/E-Modell kann 20 Standbilder und 200 Frame-Animationen speichern, das 2 M/E-Modell 40 Standbilder und 400 Frame-Animationen und das 4 M/E-Modell 60 Standbilder und 600 Frame-Animationen.

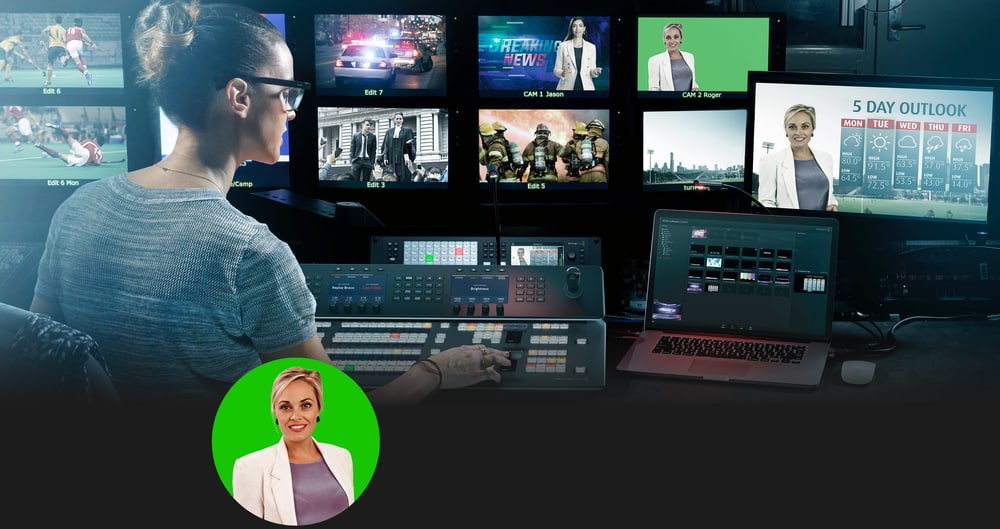

Für die Arbeit am News- oder virtuellen Set ist der ATEM Constellation perfekt geeignet, da er über zahlreiche fortschrittliche ATEM-Keyer für hochwertiges Chroma- oder Luminanz-Keying verfügt. Der Chroma-Keyer ist unglaublich leistungsfähig und verfügt über einen Farbwähler, mit dem Hintergrundfarben für die automatische Generierung der Key-Parameter ausgewählt werden können. Die Kunden erhalten präzise Steuerelemente für Ränder und Streulicht, und es gibt sogar eine Farbkorrektur für den Vordergrund, so dass die Kunden das "Aussehen" der Vordergrundebene an die Hintergrundebene anpassen können, was nahtlose Kompositionen ermöglicht. Der Keyer kann auch für Muster- und DVE-Keying verwendet werden. Kunden erhalten 4 ATEM Advanced Keyer für das 1 M/E-Modell, 8 ATEM Advanced Keyer für das 2 M/E-Modell und 16 ATEM Advanced Keyer für das 4 M/E-Modell.

Mit 4 Upstream-Chroma-Keyern pro M/E-Reihe erhalten Kunden die perfekte Lösung für den Aufbau virtueller Sets. Mit so vielen ATEM Advanced Chroma Keyern können die Kunden einen Keyer pro Kamera verwenden, um eine nahtlose Komposition der Kamera über dem benutzerdefinierten Hintergrund zu erstellen. Selbst das 1 M/E-Modell verfügt über genügend Keyer, um ein virtuelles Set mit 4 Kameras zu erstellen. Kunden können externe Bildprozessoren für virtuelle Sets verwenden oder sogar ein virtuelles Set mit festen Kameras erstellen, indem sie vorgerenderte Standbildhintergründe aus den Media-Playern und dem Media-Pool laden. Die Kunden können Makros einrichten, um die Kameras zu wechseln und den richtigen Hintergrund in die Media Player zu laden. Bei so viel Flexibilität können die Kunden experimentieren und verschiedene Studio-Setups ausprobieren.

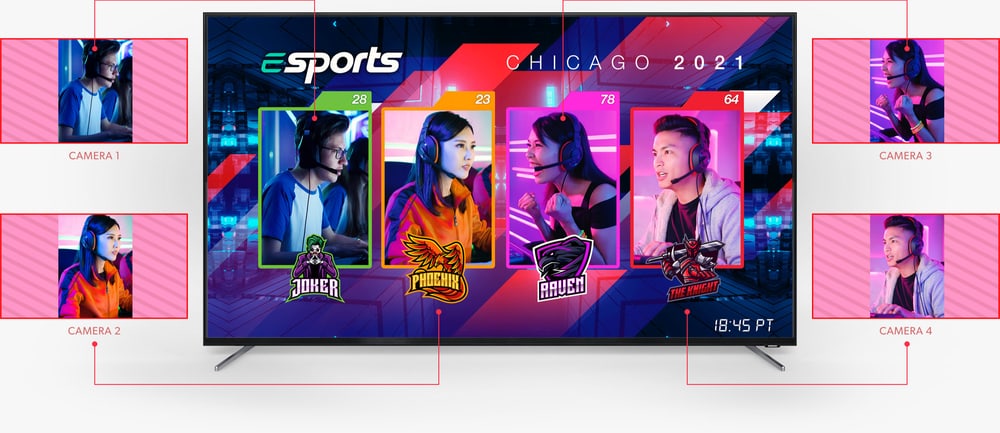

Zusätzlich zu den DVEs in den M/E-Reihen verfügen die 2 M/E- und 4 M/E-Modelle über leistungsstarke SuperSource-Multilayer-Prozessoren mit 4 zusätzlichen DVE-Layern plus einem Hintergrund-Layer, die alle im ATEM Constellation HD als zusätzliche Eingangsquelle erscheinen. Für jede SuperSource-DVE kann ein beliebiger Videoeingang des Umschalters verwendet werden, der dann über einen benutzerdefinierten Medienpool-Hintergrund gelegt wird. SuperSource ist wie ein zusätzlicher VFX-Multilayer-Switcher, der bereits eingebaut ist. SuperSource eignet sich perfekt für Bild-in-Bild-Darstellungen bei Interviews, da der Kunde den Effekt einrichten kann, während die Haupt-DVEs für andere Aufgaben frei bleiben. Das ATEM 4 M/E Constellation verfügt sogar über 2 völlig unabhängige SuperSource-Prozessoren.

Die SDI-Eingänge verarbeiten auch eingebettetes Audio und mischen Audio von allen Videoeingängen. Die Programmausgänge enthalten außerdem Talkback-, Tally- und Kamerasteuerungsinformationen. Das bedeutet, dass der Kunde jeden der SDI-Ausgänge des Mähers für Programmrücklauf, Kamerasteuerung und Talkback an die Kamera anschließen kann.

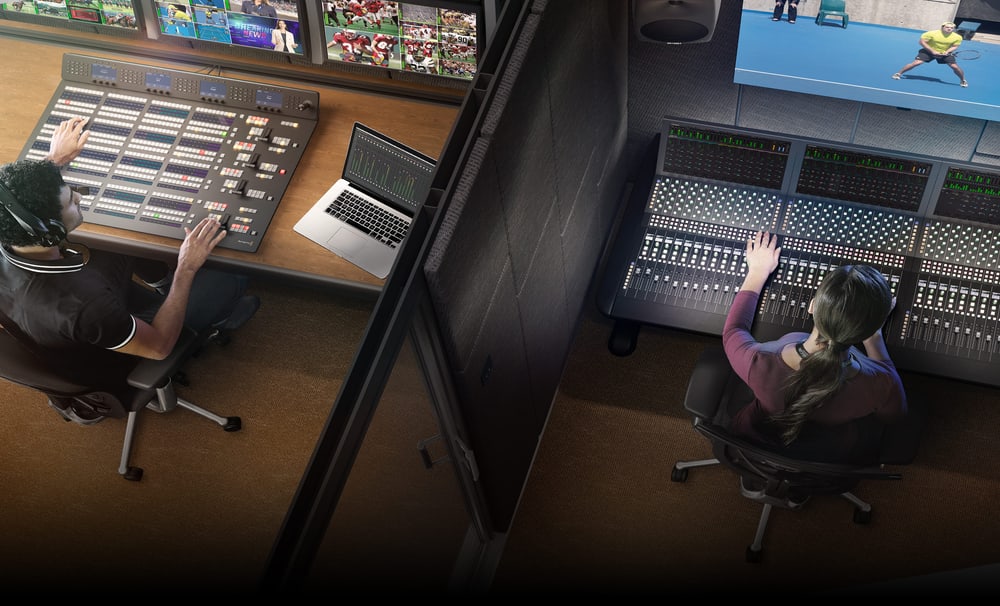

Mit dem eingebauten Fairlight-Audiomixer ermöglicht das ATEM Constellation eine äußerst komplexe Live-Tonmischung. Der interne Mischer verfügt über bis zu 156 Eingangskanäle und ist damit der größte Audiomischer in einem Live-Produktionsmischer. Audio wird von allen SDI-Videoeingängen de-embedded und an den Audiomischer weitergeleitet. Das Modell mit 4 M/E verfügt über zusätzliche Audiomixer-Eingangskanäle für die MADI-Audioeingänge. Jeder Eingangskanal verfügt über einen hochwertigen parametrischen 6-Band-EQ und Kompressor, Limiter, Expander und Noise Gate sowie über ein vollständiges Panning. Die Kunden erhalten zusätzliche Kanäle für den analogen Eingang, das Talkback-Mikrofon und die Media-Player. All diese Audio-Power kann über die ATEM Software Control oder ein Mackie-kompatibles Panel gesteuert werden.

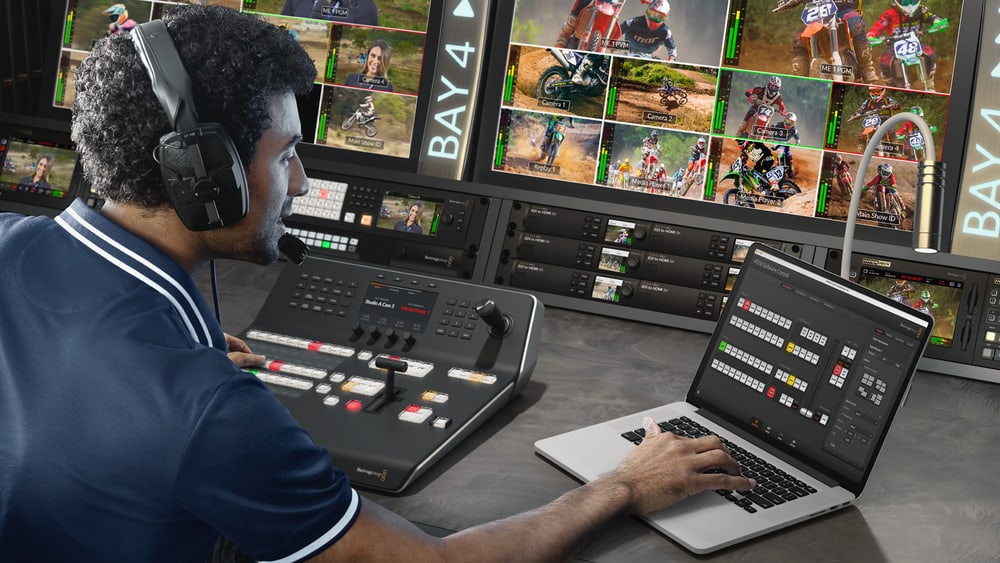

Das ATEM Software Control Panel gibt dem Kunden die vollständige Kontrolle über seinen Mischer und ist kostenlos enthalten. Das ATEM Software Control Panel verfügt über eine schön gestaltete Oberfläche mit einem visuellen Umschalter und Parameterpaletten für schnelle Anpassungen. Mit der ATEM Software Control haben Kunden außerdem Zugriff auf die Kamerasteuerung, die Audiomischung, die Medien, die Makroprogrammierung und sogar die Steuerung von HyperDeck-Diskrecordern. Kunden können sogar den gesamten Status des Mischers als XML-Dateien speichern, und alle Medien werden aus dem Medienpool gesichert.

Alle Reihen der M/E-Tasten verfügen über integrierte LCDs für die dynamische Beschriftung der Eingabetasten. Das Modell mit 1 M/E verfügt über eine einzige M/E-Reihe mit 10 Eingangstasten. Das Modell mit 2 M/E verfügt über 2 M/E-Reihen mit 20 Eingabetasten. Das massive Modell mit 4 M/E verfügt über 4 M/E-Reihen mit 40 Eingangstasten pro Reihe und 4 unabhängigen LCD-Bildschirmen zur Systemsteuerung.

Im Gegensatz zu anderen Umschaltern sind alle Funktionen im Kaufpreis enthalten. Das bedeutet, dass der Kunde alle Funktionen vollständig aktiviert und immer einsatzbereit hat. Es fallen keine Lizenzgebühren für die Nutzung der Funktionen und keine laufenden monatlichen Kosten an. Das bedeutet, dass die Lizenz nie 5 Minuten vor dem Start des Programms abläuft. Erweiterte Funktionen wie Multiview, SuperSource, DVEs oder die ATEM Advanced Keyer sind immer aktiviert und jederzeit einsatzbereit.

ATEM 4 M/E Constellation 4K Merkmale

• Fortschrittliches Design mit integrierten Bedienelementen auf der Vorderseite.
• 40 standardkonvertierte 12G-SDI-Eingänge.
• 24 anpassbare 12G-SDI-Ausgänge.
• Der USB-Ausgang funktioniert als Webcam und unterstützt alle Videosoftware.
• 4 unabhängige Multiviews mit mehreren Layout-Optionen.
• 4 unabhängige DVEs.
• Professionelles Talkback, kompatibel mit ClearCom und RTS.
• Interne Medien für Standbilder und bewegte Grafiken.
• Enthält 16 ATEM Advanced Chroma Keyer.
• 2 SuperSource Mehrschichtprozessoren.
• Multi-Rate 12G-SDI für alle HD- und Ultra HD-Fernsehstandards bis zu 2160p60.
• Eingebauter Fairlight-Audiomixer mit 156 Kanälen.
• Kompatibel mit allen ATEM Hardware-Bedienfeldern.
