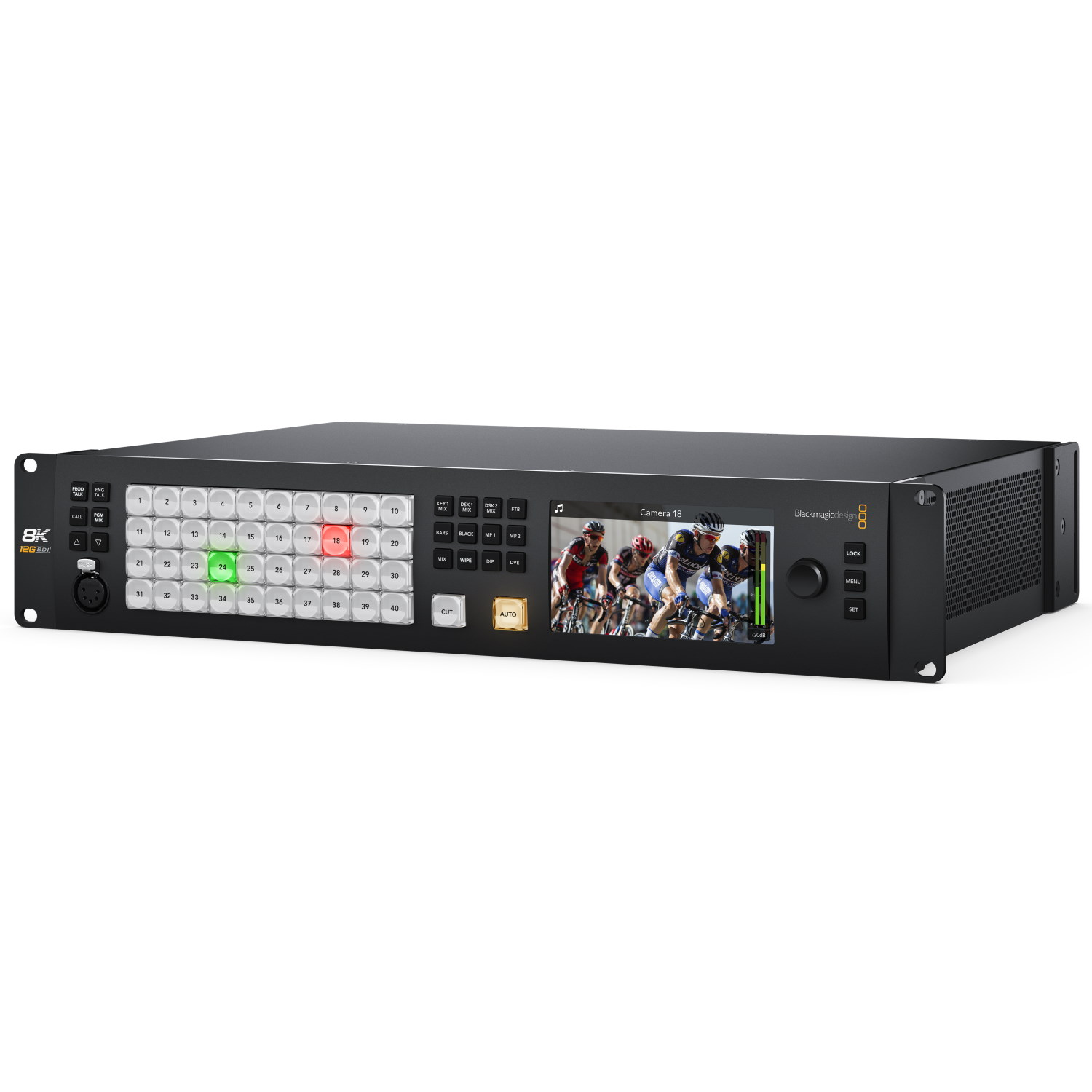

Blackmagic Design ATEM Constellation 8K

Der ATEM Constellation 8K ist ein fantastisch ausgestatteter Ultra HD-Overhead mit 4 M/E-Kanälen, 40 12G-SDI-Eingängen, 24 12G-SDI-Ausgängen, 4 DVE-Effekteinheiten, 16 Keying-Modulen, 4 Media-Playern, 4 Multi-View-Ausgängen, 2 SuperSource-Einheiten und Standardkonvertierung an jedem Eingang. Durch die Kombination dieser Funktionen ist der Overhead auch in der Lage, in 8K-Auflösung zu arbeiten!

Der ATEM Constellation 8K ist ein fantastisch ausgestatteter Ultra HD-Overhead mit 4 M/E-Kanälen, 40 12G-SDI-Eingängen, 24 12G-SDI-Ausgängen, 4 DVE-Effekteinheiten, 16 Keying-Modulen, 4 Mediaplayern, 4 Multi-View-Ausgängen, 2 SuperSource-Einheiten und Standardkonvertierung an jedem Eingang. Durch die Kombination dieser Funktionen ist der Overhead auch in der Lage, in 8K-Auflösung zu arbeiten!

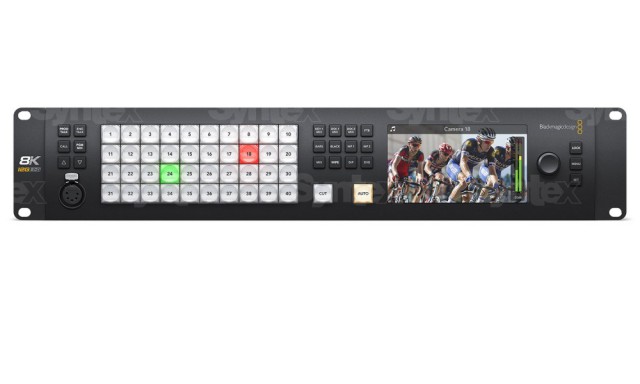

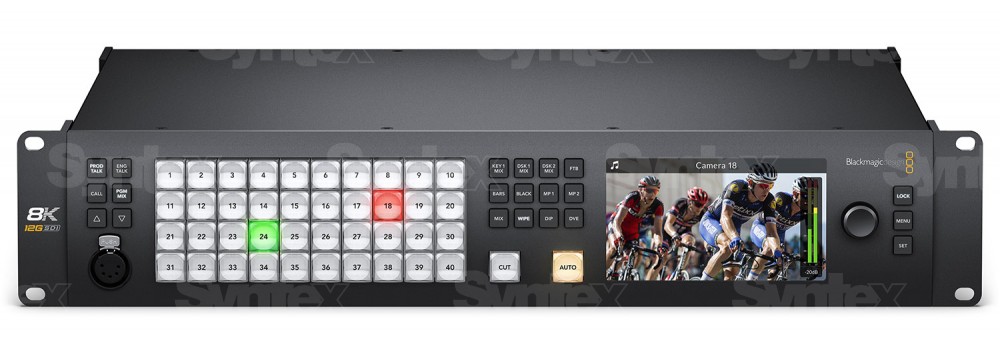

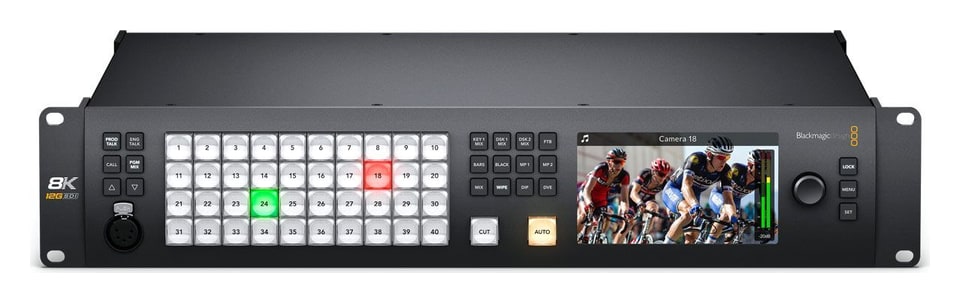

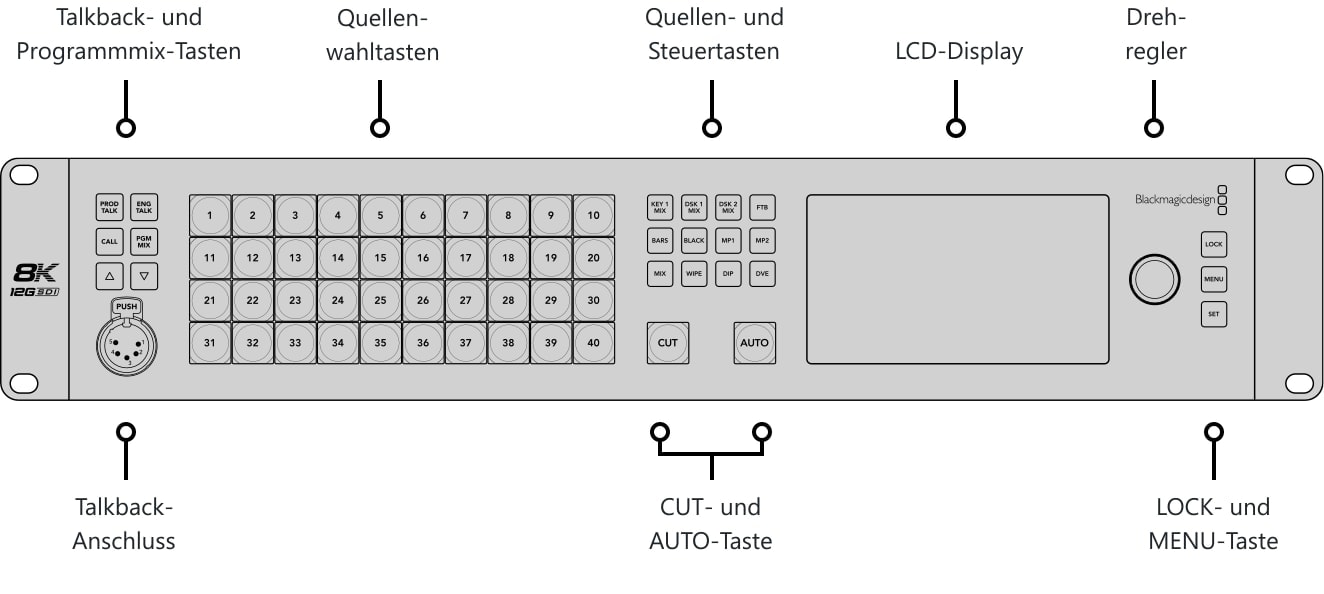

Frontplatte

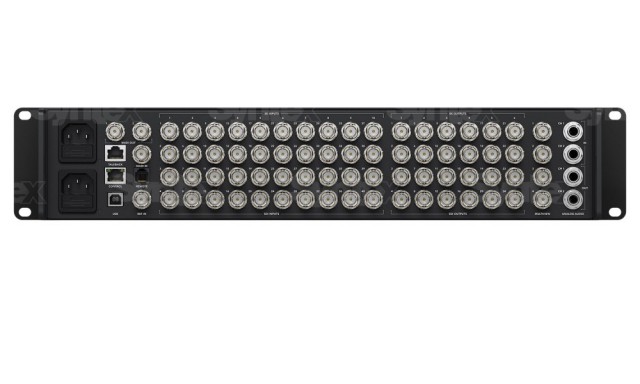

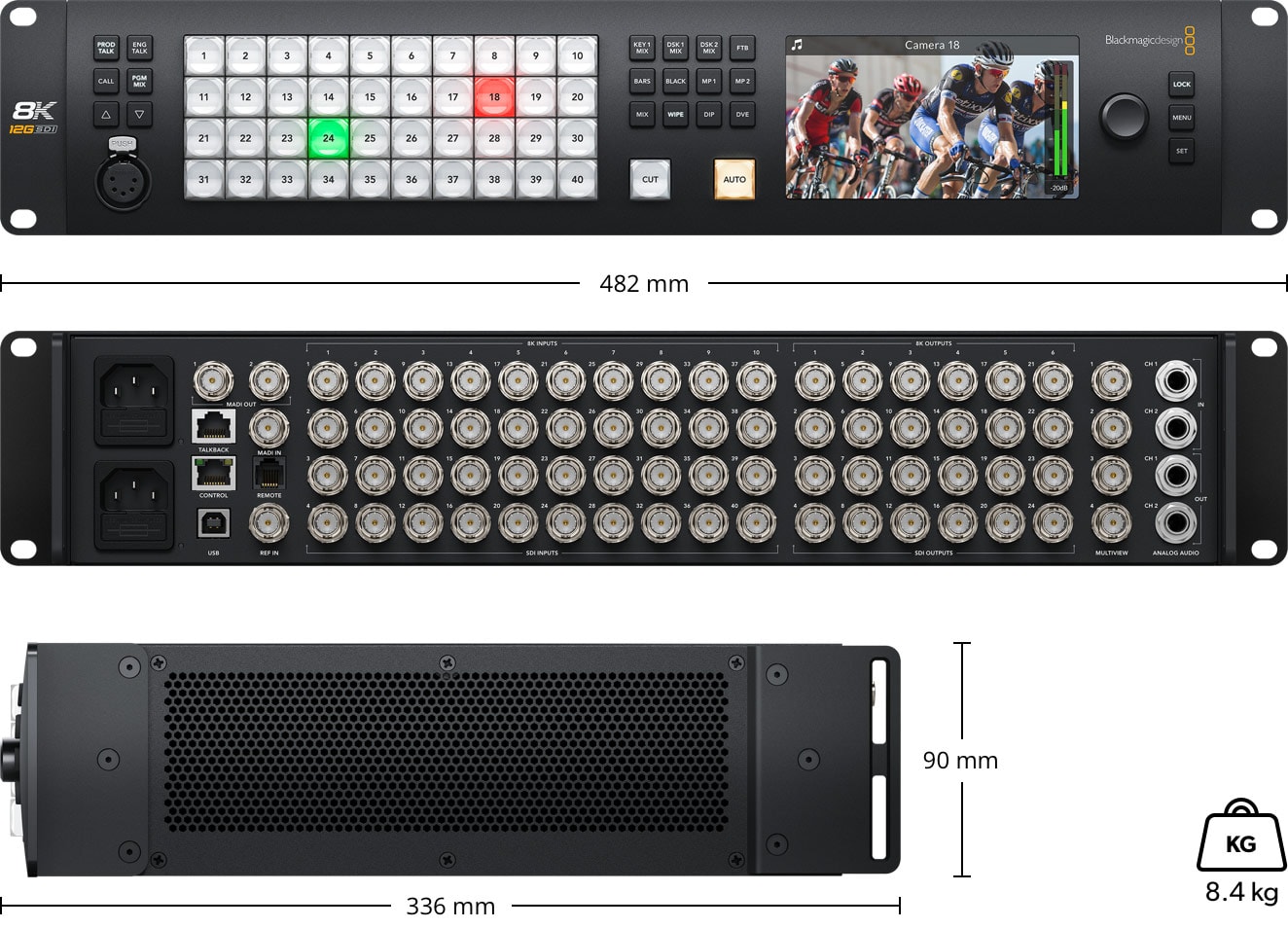

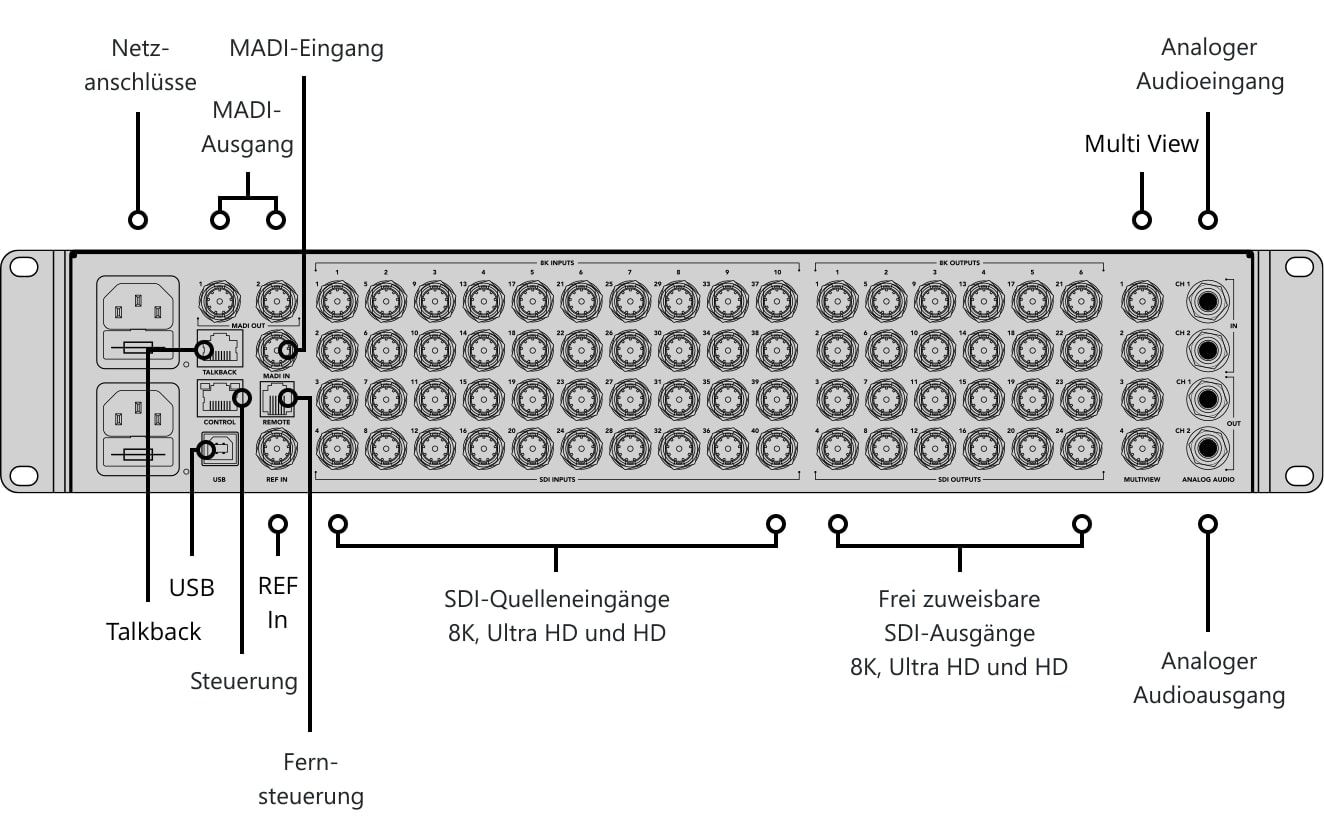

Das Gehäuse des 2 HE hohen Overheads ist mit einem umfangreichen Bedienfeld auf der Frontmaske (z. B. für die Kontrolle während der Installation) und einem großen LCD-Display für die Vorschau von Shows oder das Durchsuchen der Menüs des Geräts ausgestattet. Trotz der geringen Größe ist die Rückseite mit 40 12G-SDI-Eingängen / 24 12G-SDI-Aux-Ausgängen, symmetrischen Audioeingängen, einer Netzwerkschnittstelle und einem RS-422-Port sowie digitalen Audioeingängen im MADI-Format für Fairlights internes Mixing-Interface ausgestattet

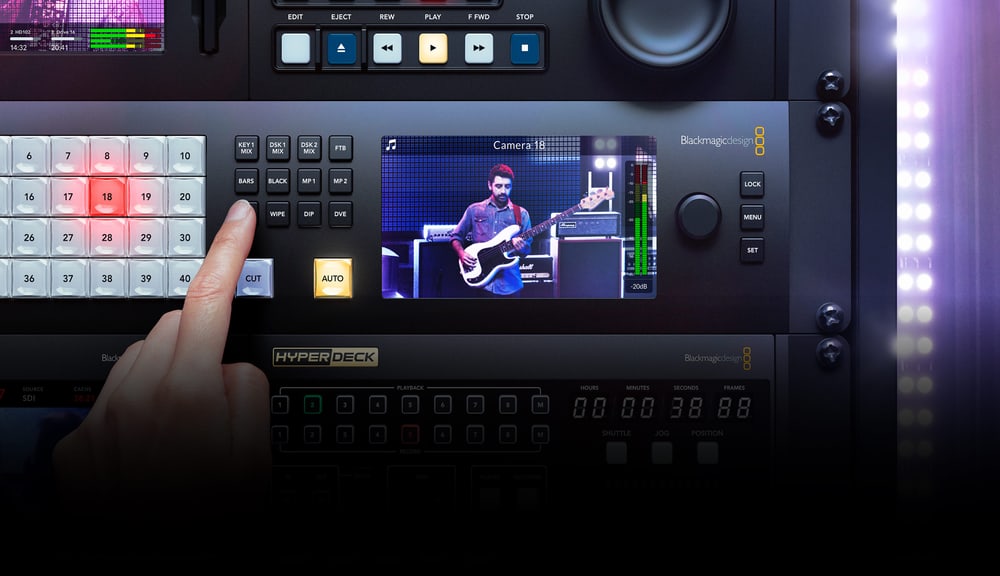

Über die Frontplattenschnittstelle kann das ATEM Constellation sowohl im PGM/PVW- als auch im Cut-Bus-Modus ohne Einschränkungen gesteuert werden. Die Tasten sind von der gleichen hohen Qualität wie die auf Full-Size-Overheads und ermöglichen die Aktivierung von Überblendeffekten, Upstream-/Downstream-Keyern, Media-Playern und das Überblenden auf Schwarz. Auf alle anderen Funktionen des Geräts wird über Menüs zugegriffen, die auf dem LCD-Display an der Vorderseite angezeigt werden



Eingänge/Ausgänge

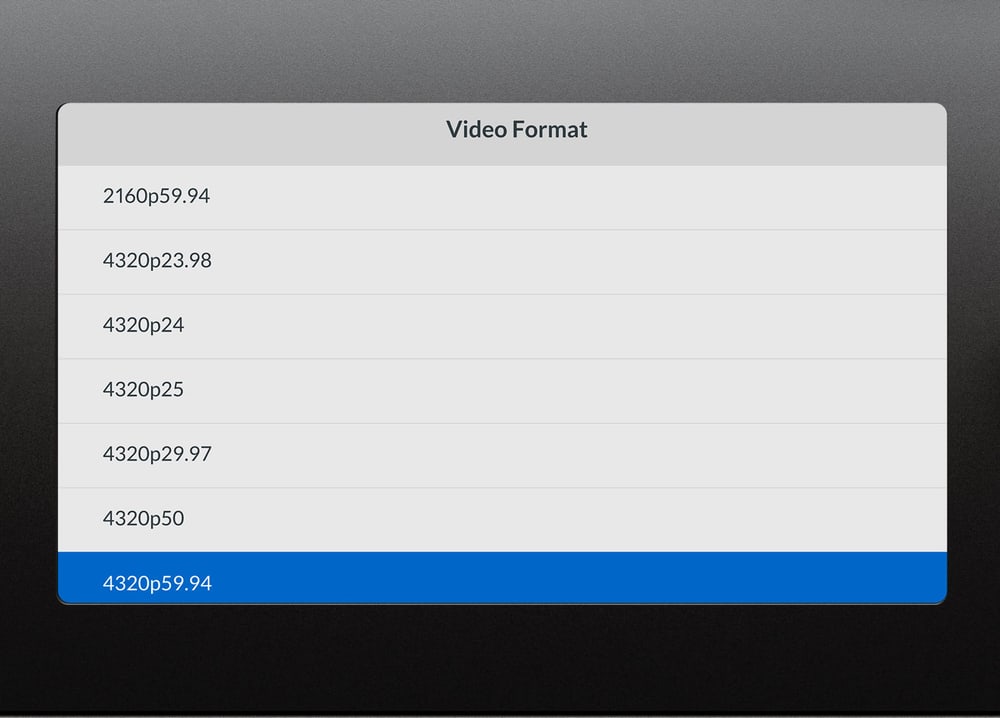

Overhead-Benutzer können die Vorteile von 40 unabhängigen 12G-SDI-Eingängen nutzen, die jeweils eine Up- und Cross-Konvertierung beinhalten. So können nicht nur 40 verschiedene Videoquellen mit einer Auflösung von bis zu 2160p60 angeschlossen werden, sondern auch 1080p- und Ultra HD-Signale in 8K-Auflösung umgewandelt werden. Bis zu 10 8K-Videoquellen im 4320p60-Format können im 8K-Modus mit Quad-Link 12G-SDI verarbeitet werden!

Der ATEM Constellation 8K-Modus verfügt außerdem über 24 12G-SDI-Ausgänge mit der Möglichkeit, jeden externen SDI-Eingang oder jede interne Signalquelle auszugeben. Die 12G-SDI-Ausgänge umfassen eingebettetes Audio, RP-188-Timecode, Kamerasteuerungsbefehle, Mix-Minus-Bus, Signalisierungsbefehle und einen Kommunikationskanal

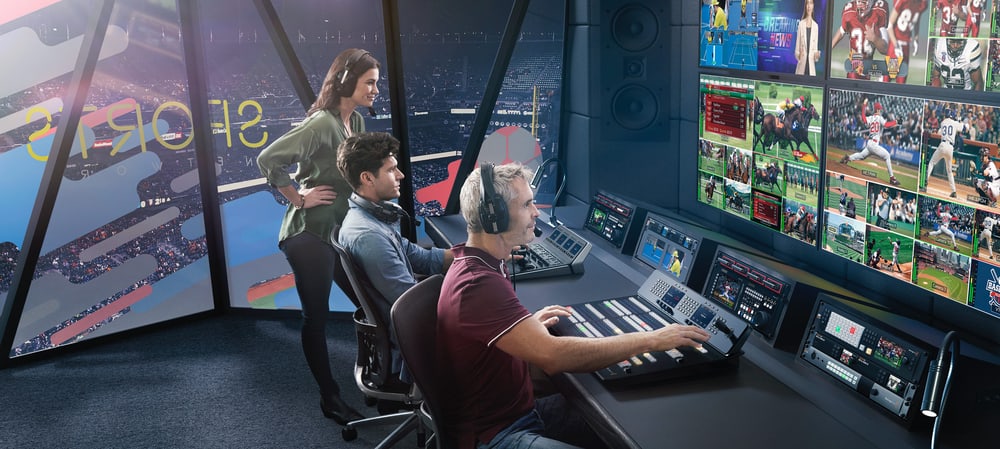

8K-Mehrfachansicht

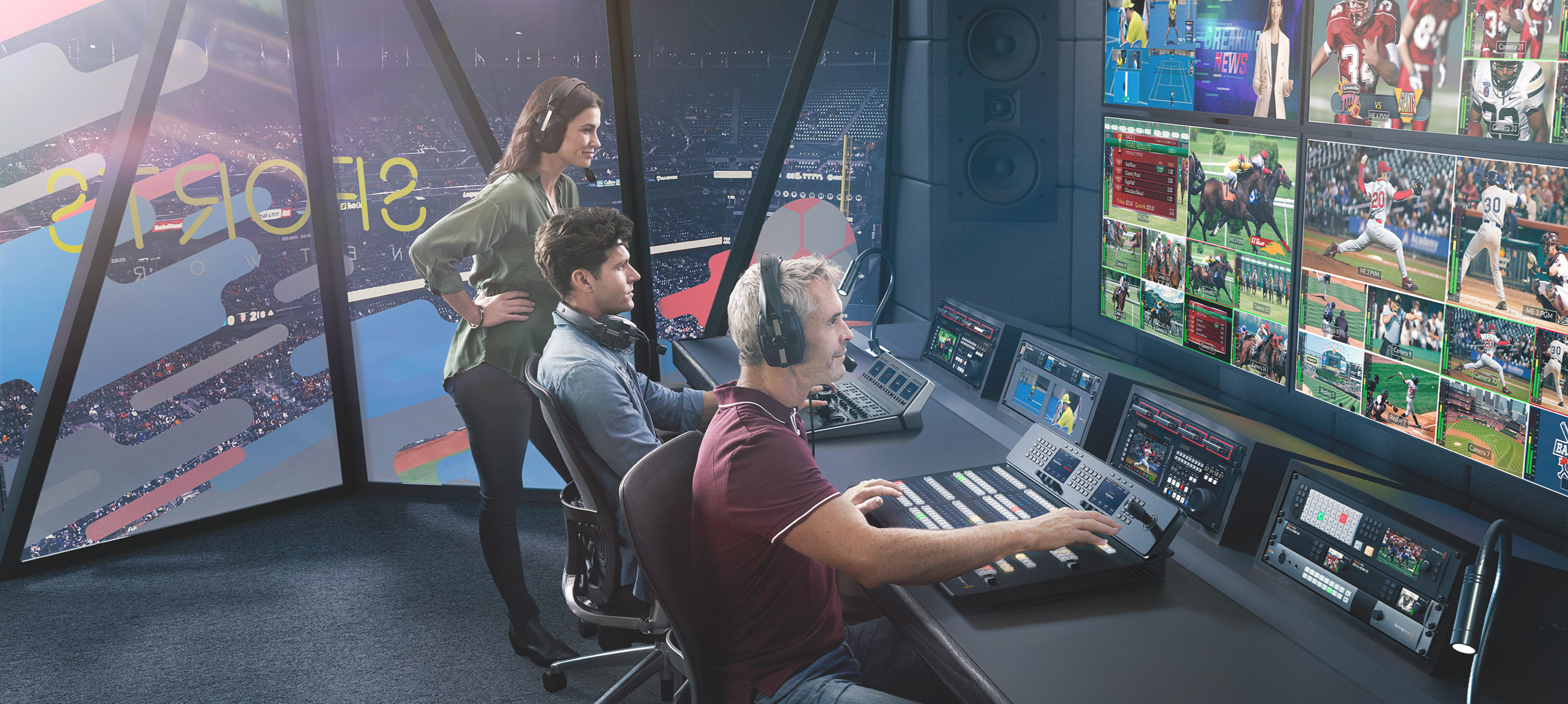

Integrierte Multiview-Funktionen ermöglichen die Überwachung mehrerer Videoquellen auf einem einzigen Monitor. Vier unabhängige Multi-View-Ausgänge ermöglichen die Anzeige beliebiger externer oder interner Signalquellen in 4, 7, 10, 13 oder 16 gleichzeitigen Fenstern und können, wenn sie in den 8K-Modus umgeschaltet werden, einen einzigen 8K-Multi-View-Ausgang mit voller Auflösung bilden. Natürlich können auch zusätzliche Informationen angezeigt werden. VU-Meter oder Signalisierung



Auswirkungen
ATEM Constellation 8K bietet außerdem eine breite Palette an nativen 8K-Überblendeffekten mit vollständig einstellbaren Parametern wie Übergangslänge, Kantenfarbe und -breite, Position oder Bewegungsrichtung. ZWEI Übergänge, die mit internen Mediaplayern kombiniert werden können, ergänzen das Effektmenü

Im internen Speicher werden RGBA-Grafiken und Animationen in Sendequalität gespeichert, die mit zwei speziellen Media-Playern wiedergegeben werden können. Die höchste Qualität kann 24 Standbilder in 8K-Auflösung oder bis zu 64 in Ultra HD-Auflösung speichern. Animationen können 100 8K-Bilder, 400 Ultra HD-Bilder oder bis zu 1600 Bilder in 1080 HD-Auflösung enthalten

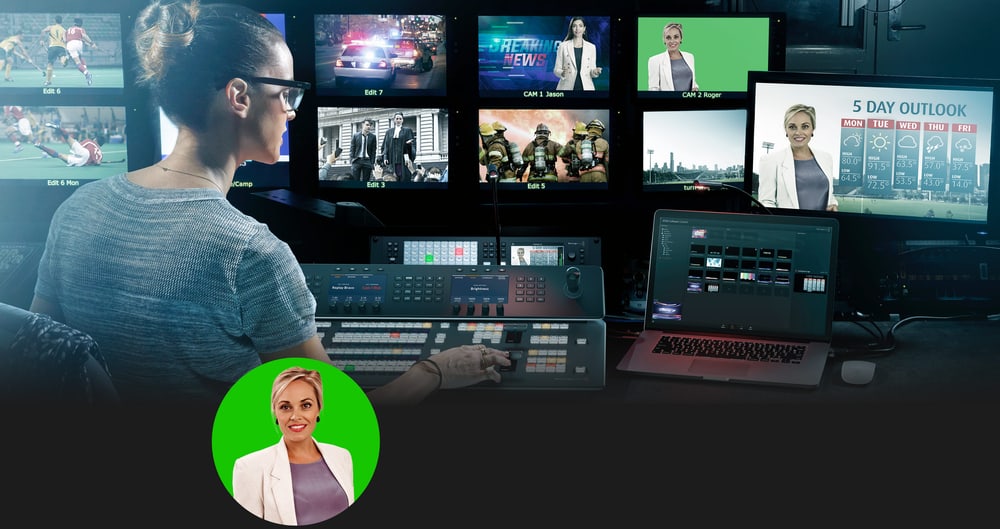

Auch an die Macher virtueller Studios hat der Hersteller gedacht: Die ATEM Constellation bietet 16 ATEM Advanced Keyer-Module für hochwertiges Keying im Chroma- und Luma-Modus. Das Farb-Keying-System ist sehr leistungsfähig und bietet Funktionen zur automatischen Keying-Hintergrundentfernung, Maskenkantenanpassung, Korrektur der Vordergrundfarbe usw. Im 8K-Modus sind vier unabhängige ATEM Advanced Keyer-Einheiten verfügbar, die mit voller 8K-Auflösung arbeiten



Talkback
Zu den Kommunikationsmerkmalen gehören ein 5-poliger XLR-Anschluss an der Vorderseite für den direkten Anschluss eines Headsets sowie eine RJ-12-Schnittstelle an der Rückseite für Standard-Talkback-Systeme wie ClearCom oder RTS. Die Kommunikationsfunktionen sind vollständig konfigurierbar, und die SDI-Kanäle 15 und 16 können für die Zwei-Wege-Kommunikation mit Kamerastationen oder die Kanäle 13 und 14 für die Kommunikation mit technischen Teams verwendet werden

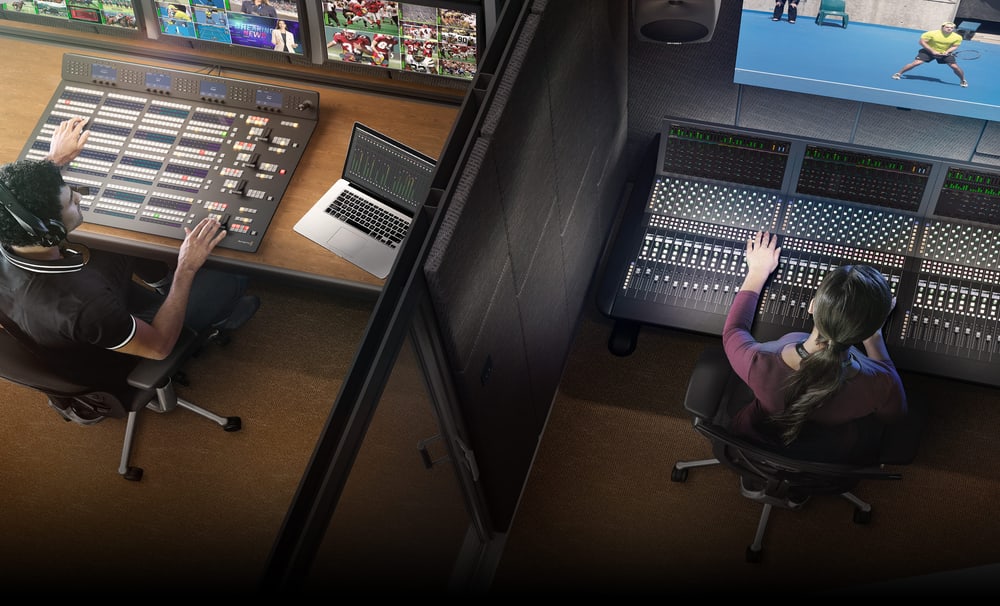

Fairlight
Die integrierte Fairlight-Schnittstelle ermöglicht eine sehr komplexe Audiobearbeitung von Live-Übertragungen. Das interne Mischpult unterstützt satte 156 Kanäle, ein neuer Rekord im Bereich der Overheads für die Live-Übertragungsfreigabe. 80 Kanäle werden über SDI-Eingänge eingespeist, 64 Kanäle können über MADI angeschlossen werden. Jeder Eingang verfügt über Funktionen zur Anpassung von Dynamik und Frequenzgang mittels Kompressor/Limiter/Expander/Gate oder parametrischem Sechsband-Equalizer, und das Signalrouting ist Standard. Zusätzliche Tonquellen können an die analogen Eingänge angeschlossene Geräte, das Mikrofon eines Kommunikations-Headsets oder ein Media-Player sein. Die Audiomischung erfolgt über die ATEM Software Control, eine Mackie-kompatible Konsole oder die Fairlight Audio Console



ATEM Software Bedienfeld

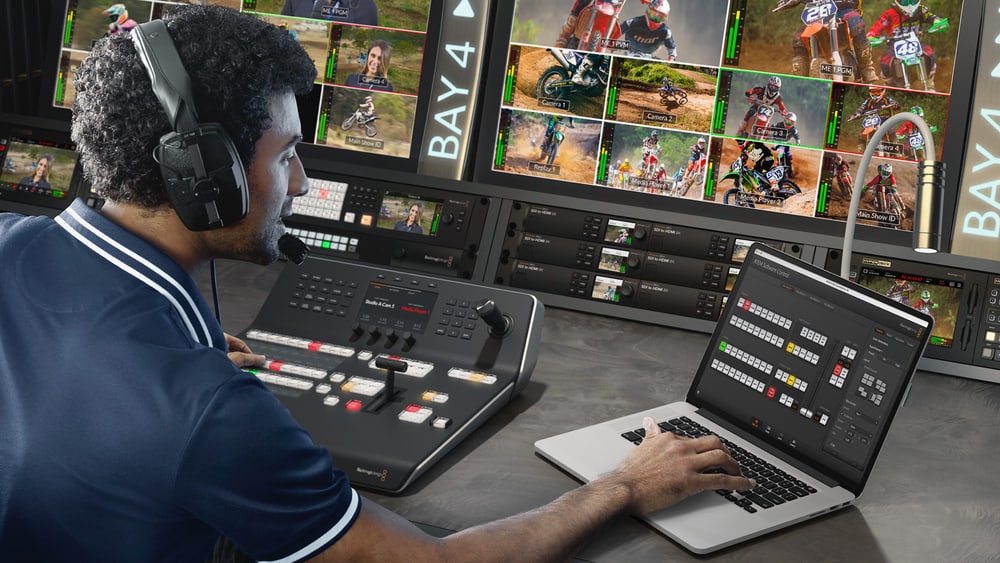

Die ATEM Software Control Panel-Anwendung bietet eine vollständige Overhead-Steuerung und ist im Lieferumfang enthalten. Einzelne Bereiche des Programms erleichtern die Steuerung von Kameras, das Abmischen von Audio, die Verwaltung von Medien, die Programmierung von Makros und sogar die Fernsteuerung von HyperDeck-Disc-Recordern. Darüber hinaus kann der Overhead-Status im XML-Format gespeichert und die internen Bilddaten gesichert werden

Im Gegensatz zu vielen Konkurrenzprodukten sind alle oben genannten Funktionen im Grundpreis des Produkts enthalten. Es sind keine zusätzlichen Lizenzen oder wiederkehrenden Gebühren erforderlich: Erweiterte Overhead-Funktionen wie Multi-View, SuperSource, DVE-Effekte oder ATEM Advanced Keyer stehen den Anwendern jederzeit zur Verfügung
