Blackmagic Design Teranex Express

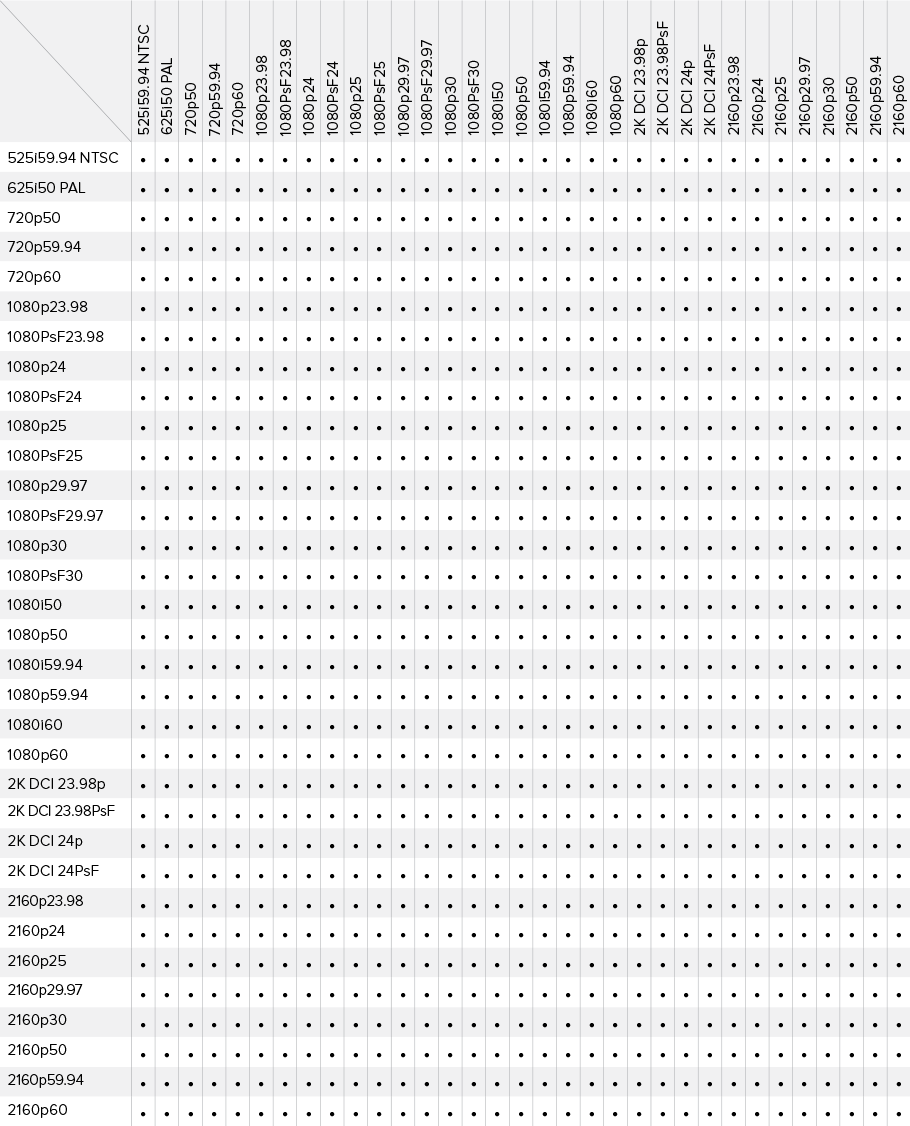

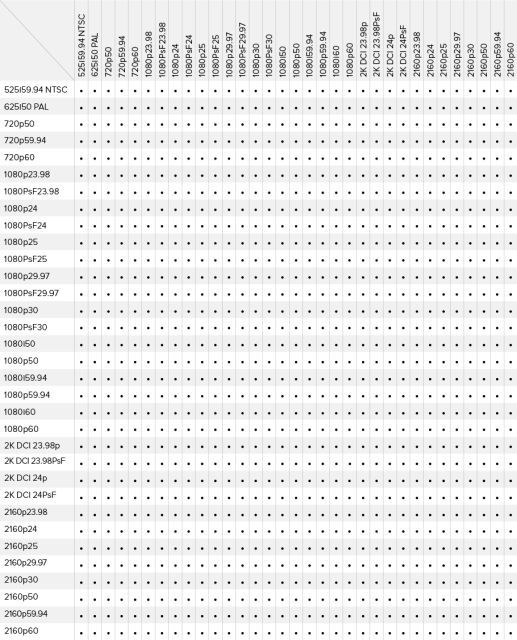

Der erste Formatwandler mit 12G-SDI-Technologie für die Echtzeit-Konvertierung von SD-, HD- und Ultra HD-Video! Teranex Express ist ein brandneues Modell in der Teranex-Produktreihe von Videoformatkonvertern, die weltweit für ihre patentierten Konvertierungsalgorithmen mit hervorragender Bildqualität bekannt sind. Das neue Modell unterstützt unglaubliche 178 verschiedene Formatkonvertierungen in voller 10-Bit-Qualität und mit Audio, Untertiteln oder Timecode!

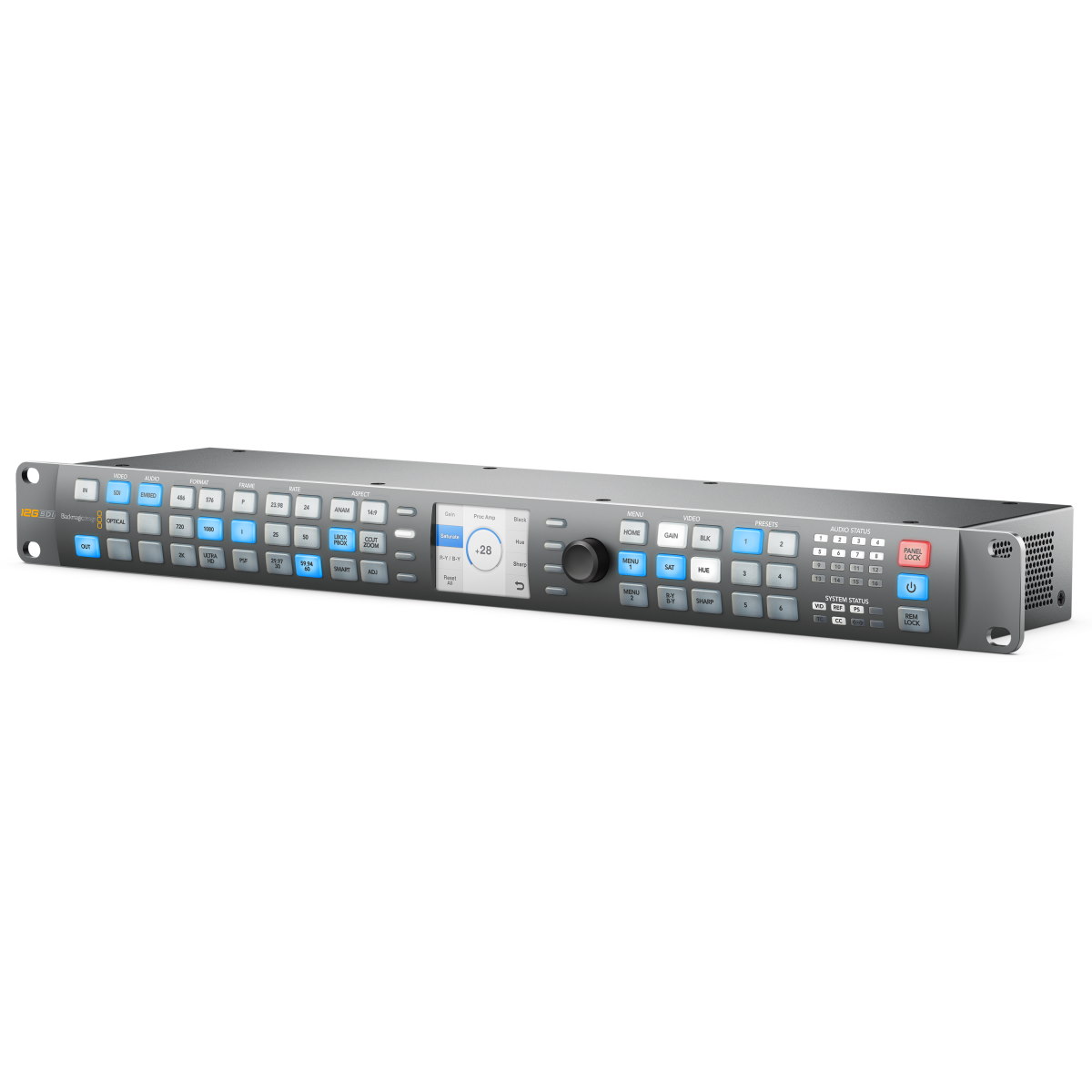

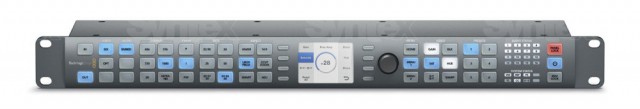

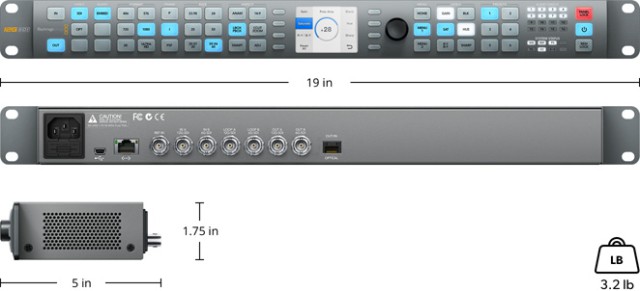

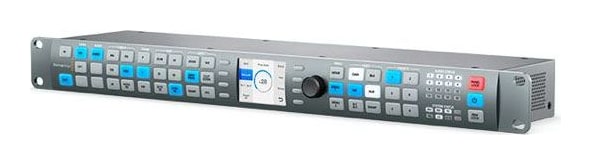

Teranex Express ist der weltweit erste Konverter, der die neue 12G-SDI-Technologie und alle gängigen SD-, HD- und Ultra HD-Formate unterstützt! Teranex Express ist ein brandneues Modell der Teranex-Konverterreihe, die weltweit für ihre patentierten Konvertierungsalgorithmen mit überlegener Bildqualität bekannt ist. Das neue Modell unterstützt unglaubliche 178 verschiedene Formatkonvertierungen in voller 10-Bit-Qualität und mit Audio, Untertiteln oder Timecode. Die neue Teranex Express verfügt über die gleiche Bedienphilosophie wie die anderen Modelle der Produktreihe, um den Übergang von anderen Versionen des Produkts zu erleichtern. Das integrierte LCD-Display bietet ein übersichtliches Menü des Geräts und zeigt auch den Timecode und das Quellvideoformat zusammen mit dem verarbeiteten Video an, so dass kein externer Monitor verwendet werden muss. Mit seiner schlanken Metallfrontplatte, dem kompakten 1U-Design und dem integrierten Netzteil ist Teranex Express ein vielseitiges und zuverlässiges Werkzeug für die Konvertierung von Videostandards



12G-SDI!

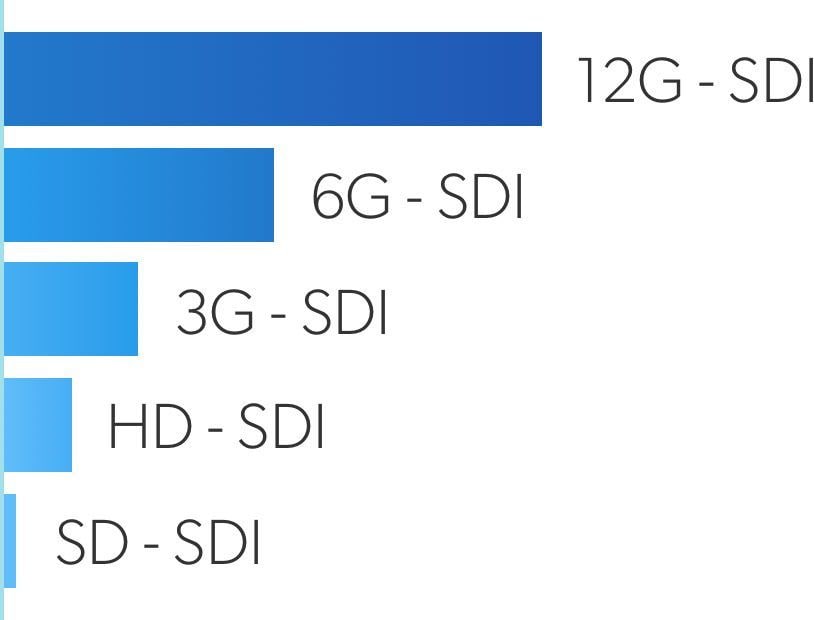

Teranex Express ist der erste Formatwandler mit 12G-SDI! Mit diesem Standard können Anwender zwischen den Standards 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI und SD-SDI wechseln, um maximale Kompatibilität mit moderner SD-, HD- und Ultra HD-Technologie zu gewährleisten. Diese Schnittstelle ermöglicht eine Datenrate von unglaublichen 12 Gigabit pro Sekunde und ist schnell genug, um progressive Ultra HD-Videos mit 60 fps zu übertragen. Das Produkt Teranex Express ist somit perfekt auf die nächste Generation der Videotechnik vorbereitet

PixelMotion
Die patentierten Algorithmen von PixelMotion zur Entfernung von Halbbildern ermöglichen eine perfekte Konvertierung in progressive Modi. Sie arbeiten in Echtzeit und erhalten die vertikale Auflösung des Bildes. Die Algorithmen von PixelMotion konvertieren ein Maximum an Details aus dem Quellvideo und arbeiten mit hochentwickelten Diagonalfiltern, um eine maximale Schärfe in den neu berechneten Bildern zu gewährleisten. Teranex Express unterstützt bis zu 16 Audiokanäle, Timecode und VANC-Daten. Der Konverter ist auch mit Dolby-kodierten Audiosignalen kompatibel, so dass eine Audioumwandlung mit zusätzlichen Geräten nicht erforderlich ist. Die Konvertierungsfunktionen des Teranex Express-Produkts bewahren den synchronen Audio- und Zeitcode



Teranex Express Hauptmerkmale

• Die bekannten Algorithmen von Teranex für die Konvertierung von Videoauflösungen in hoher Qualität.

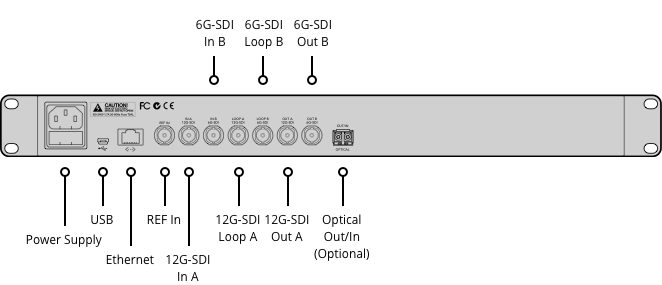

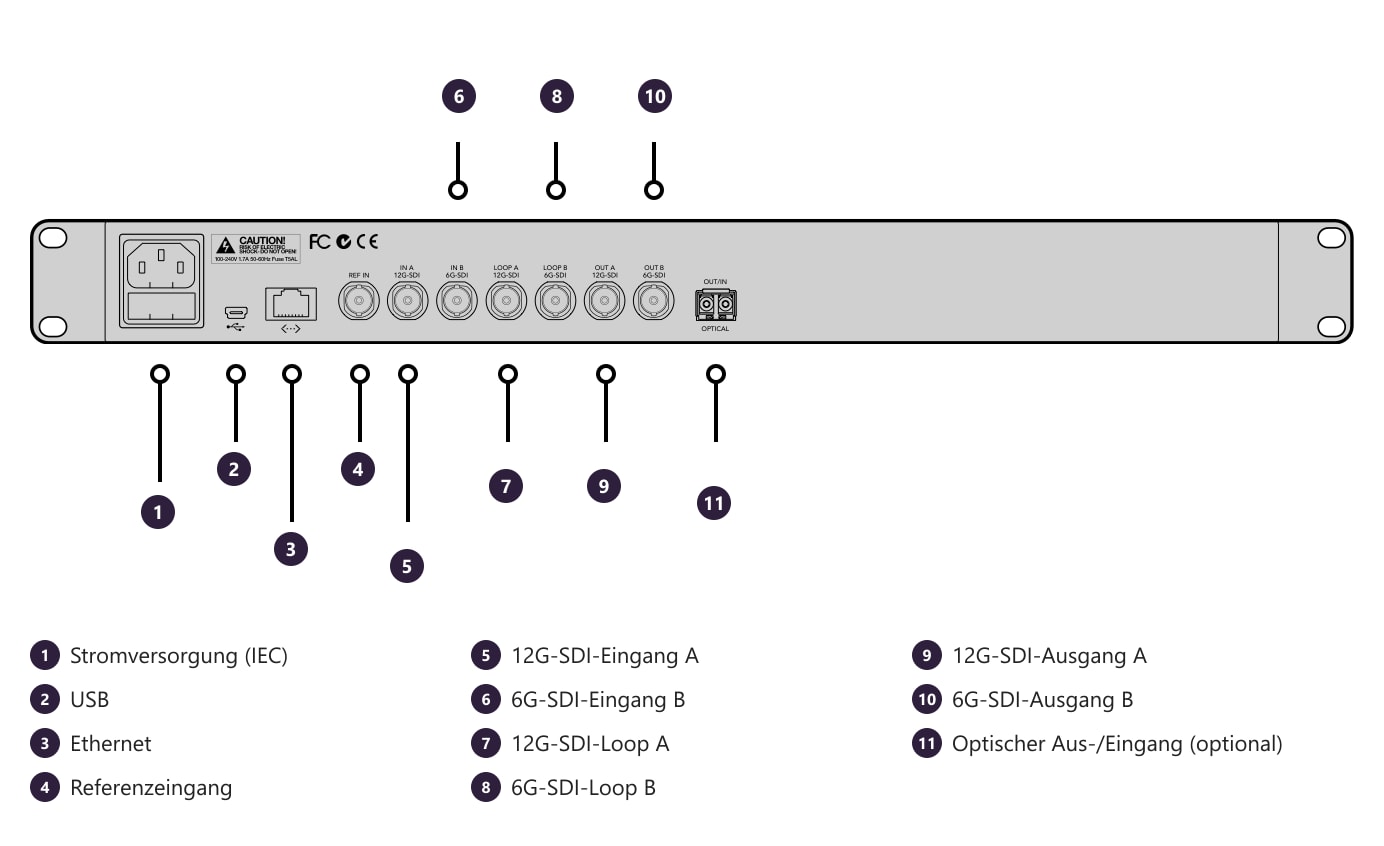

• 12G-SDI/Dual-Link 6G-SDI Ein- und Ausgänge mit der Möglichkeit zur Aufrüstung auf Glasfaser.
• Umwandlung von Zeitcodes und Tutulks.
• Unterstützt bis zu 16 synchrone Audiokanäle für präzise Audiokonvertierung und Neuzuordnung von Audiokanälen.

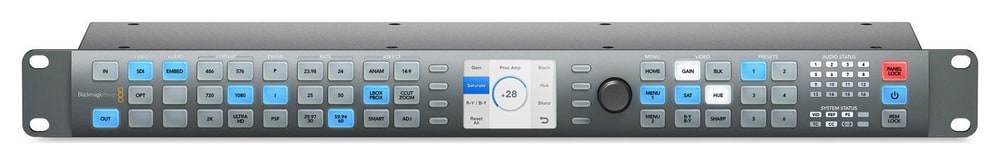

• Klassische Frontplatte, die von anderen Teranex-Produkten bekannt ist.
• Sync-Eingang.
• Eingebautes Netzteil für Netzspannungen von 110 - 240VAC.

Teranex-Einrichtung

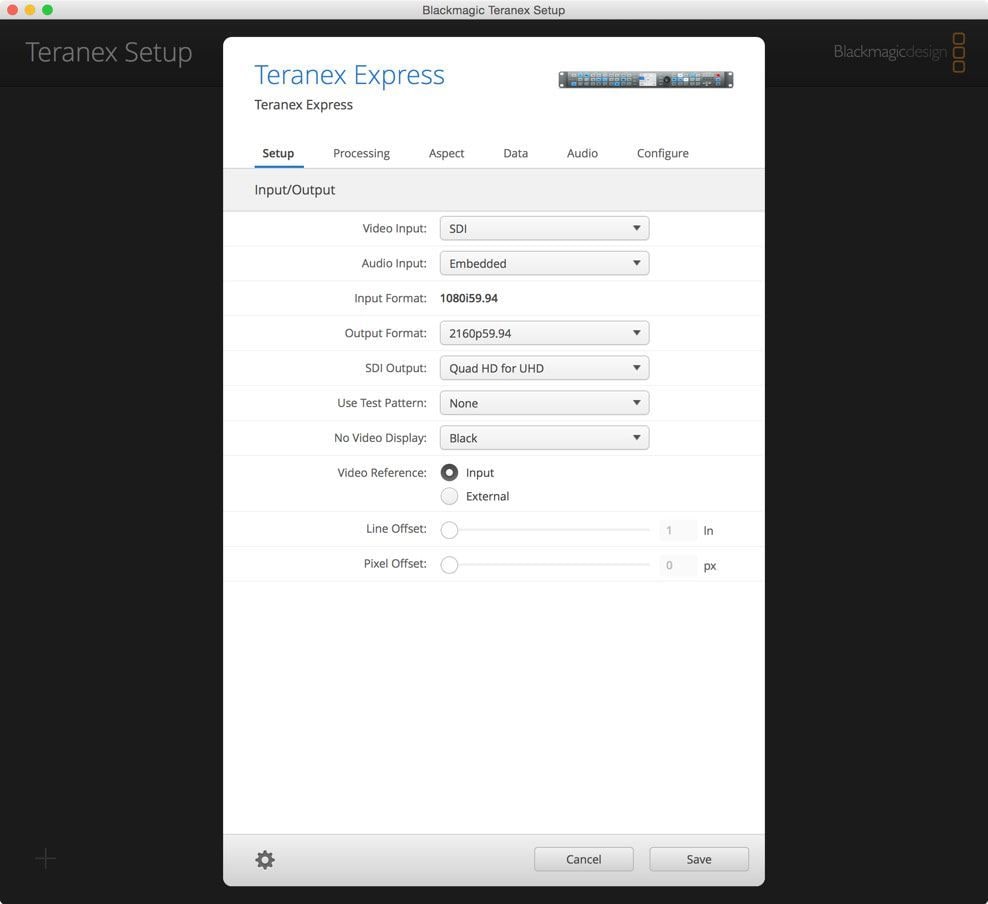

Die Teranex-Software 3.1 (Dezember 2014) oder höher enthält die Anwendung Teranex Setup für die Ferneinrichtung und -steuerung von Geräteparametern. Teranex Setup läuft sowohl auf Mac OS X als auch auf Windows-Systemen und ermöglicht die automatische Erkennung von Teranex-Konvertern im lokalen Netzwerk und die anschließende Steuerung. Sie verfügt über eine elegante und benutzerfreundliche Oberfläche für die einfache Einrichtung aller Teranex-Produktfunktionen, einschließlich Farbkorrektur, Auswahl von Ein- und Ausgängen, Anpassung des Seitenverhältnisses, Zuordnung von Audiokanälen usw. Die vorgenommenen Einstellungen werden sofort in das Teranex-Zielgerät übernommen, so dass der Bediener während der Live-Übertragung maximale Flexibilität hat. Teranex Setup ist das ideale Werkzeug sowohl für kleine Postproduktionsstudios als auch für große Sendeanstalten. Kleinere Unternehmen können die Fernsteuerungsfunktion nutzen, um Konverter einfacher zwischen verschiedenen Benutzern auszutauschen, während große Stationen die Möglichkeit begrüßen werden, die Kontrolle über eine größere Anzahl von Teranex-Produkten zu zentralisieren. Die Software ist sehr einfach zu bedienen und unterstützt die neuesten Technologien, einschließlich Retina"-Displays

Quad-Link-Modus
Teranex Express kann einen 12G-SDI-Videoeingang in einen Quad-Link-3G-SDI-Ausgang konvertieren. Der "Quad Link 3G-SDI"-Modus wird zum Beispiel bei Ultra HD-Monitoren verwendet. Das Ultra HD-Bild wird in ein Vierfaches von 1080 HD-SDI-Signalen aufgeteilt, die am Zielgerät wieder zu einem einzigen Ultra HD-Bild zusammengesetzt werden. Jeder der Quad Link 3G-SDI-Ausgänge kann auch unabhängig voneinander an separate Monitore angeschlossen werden, um eine Videowand mit vier HD-Monitoren zu erstellen. Teranex Express unterstützt eine breite Palette von Bildwechselfrequenzen im Ultra HD-Modus - von 23,98 bis 60 fps - und ist mit einer Vielzahl von Displays kompatibel, einschließlich Videowänden, großen LED-Bildschirmen und älterer 3G-SDI-Technologie

Teranex 3.2 Aktualisierung (3/2015)
...bringt neue Funktionen für die Echtzeit-Konvertierung von SD-, HD- und Ultra HD-Formaten; insgesamt können bis zu 1089 Konvertierungen durchgeführt werden! Mit diesem neuen Software-Update und der 12G-SDI-Technologie können Anwender Formatkonvertierungen bis zu einer Auflösung von 2160p60 durchführen. Das Teranex 3.2 Update wird als kostenloser Download auf der Blackmagic Design Website angeboten. Mit der neuen Softwareversion Teranex 3.2 wurde die Anzahl der Formatkonvertierungen, die mit dem Produkt Teranex Express durchgeführt werden können, erheblich erweitert. Nach der Installation des Updates bietet das Gerät 862 neue Konvertierungsoptionen, wie z. B. neue Formate, Bildraten, Funktionen für den Telecine-Prozess und mehr. Benutzer können praktisch jedes Videoformat in Echtzeit in ein anderes umwandeln. Das Update berücksichtigt fast alle Anforderungen der Nutzer an die Umstellung. SD-Videos können in HD-Auflösung konvertiert werden, einschließlich der Änderung der Bildrate in einem einzigen Schritt. Der Konverter kann auch die Kadenz von Halbbildern erkennen und ändern, so dass er sich für die Konvertierung alter Videos in moderne, für die Verbreitung im Internet geeignete HD-Videos eignet. Teranex Express ist auch ein ideales Tool für die Konvertierung in den Ultra HD-Standard. Mit seiner fortschrittlichen 12G-SDI-Schnittstelle kann er je nach Konvertierungseinstellungen automatisch zwischen den Standards SD-SDI, HD-SDI, 3G-SDI, 6G-SDI und 12G-SDI wechseln. So kann der Anwender 720p- oder 1080p-Quellmaterial in Echtzeit in Ultra HD konvertieren. Das Gerät kann die Konvertierung von Bildraten ebenso einfach handhaben, zum Beispiel bei der Umwandlung des 6G-SDI 2160p30-Formats in den 12G-SDI 2160p60-Standard. SD- oder HD-Videoquellen können auch in 2160p60 konvertiert werden, so dass mit der Teranex Express praktisch jede Videoquelle an Ultra HD-Overheads angeschlossen werden kann. Die Funktionen zur Konvertierung der Bildgröße und der Bildrate verwenden dieselben patentierten Algorithmen wie die anderen Modelle der Teranex-Reihe, um maximale Transparenz zwischen den Formaten zu gewährleisten. Bei der Größenänderung von Einzelbildern, der Entfernung von Halbbildern, der Konvertierung von SD-, HD- und Ultra HD-Formaten, Telecine-Operationen, der Konvertierung des Video-Seitenverhältnisses, der Verarbeitung von Timecode oder Mehrkanalton usw. können sich die Benutzer auf maximale Konvertierungsqualität verlassen

Teranex 4.2 Aktualisierung (9/2015)
Mit dem Update 4.2 können Teranex Express-Anwender während der Konvertierung von Videoformaten eine Rauschunterdrückung in Echtzeit durchführen. Die Vorschau kann auf dem integrierten Display oder auf einem externen Monitor angezeigt werden, um die Einstellungen der Rauschunterdrückungsparameter zu beurteilen. Die Vorschau ist in Abschnitte "vor" und "nach" der Rauschunterdrückung unterteilt, um die Auswirkungen der Unterdrückungsalgorithmen auf die Bildqualität zu vergleichen. Die Rauschunterdrückungsfunktionen sind ideal für Benutzer, die alte Bänder verarbeiten oder das Rauschen bei schwachen analogen Übertragungen oder schlecht beleuchteten Szenen reduzieren müssen. Teranex verwendet fortschrittliche Algorithmen zur Rauschunterdrückung, die getrennt für statische und bewegte Bildbereiche eingesetzt werden. Dadurch wird eine maximale Bildqualität erreicht! Das Teranex 4.2-Update umfasst auch die Anzeige von Timecode- und Audiosignalpegeln auf dem integrierten Display des Teranex Express-Produkts. Darüber hinaus wurde die Unterstützung des SDI Level A-Modus für die 1080p50/60-Signalverarbeitung über eine einzige 3G-SDI-Verbindung implementiert. Anwender, die mit dem Format 1080p50/60 arbeiten, können nun mit einer Technologie arbeiten, die sowohl Level A- als auch Level B-Modi unterstützt. Eine Konvertierung zwischen den Modi Level A/B ist ebenfalls möglich, und Ultra HD-Monitore mit Quad-SDI-Eingängen im Level A-Modus werden ebenfalls unterstützt. Die Teranex Setup-Software für Mac OS und Windows ermöglicht es Anwendern nun, Einstellungen für eine beliebige Anzahl von Teranex-Konvertern in einem Ethernet-Netzwerk zu erstellen, zu speichern, zu verwalten und abzurufen. Die Verwendung von Konvertierungsvorlagen wird die Arbeit von Nutzern, die mehrere Konverter besitzen und eine Vielzahl von Videoformaten verarbeiten, erheblich vereinfachen

Teranex 4.4 Update (2/2016)
Das 4.4 Update behebt einen Fehler im Zusammenhang mit dem 3:2-Prozess in Teranex Express, bringt verbesserte Algorithmen für geringeren Stromverbrauch (wiederum in Teranex Express), erhöhte Verbindungsstabilität für das Teranex Setup Utility und Teranex 2D-, Teranex 3D- oder Express-Konverter und mehr. Das Update wird für alle Teranex-Prozessormodelle empfohlen
