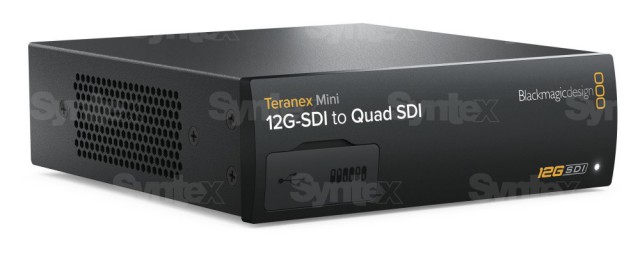

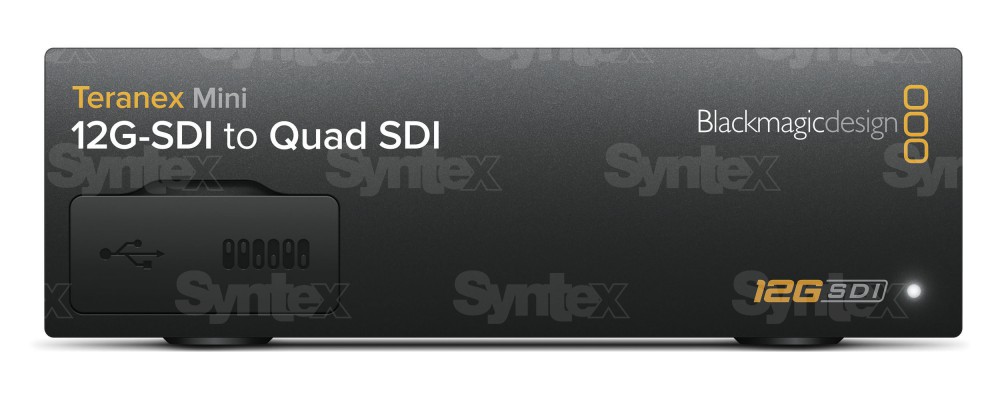

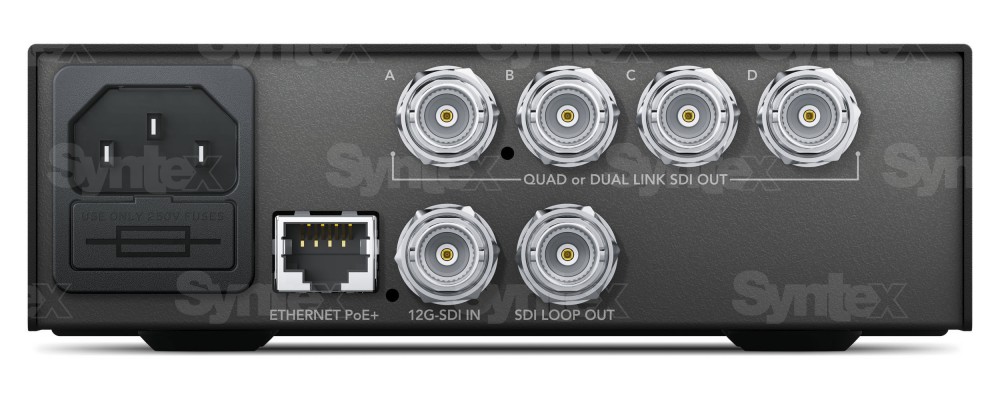

Blackmagic Design Teranex Mini 12G-SDI to Quad SDI

Die Teranex Mini-Modelle verwenden ein revolutionäres neues Gehäuse, das entwickelt wurde, um die von den leistungsstarken 12G-SDI-Schnittstellenschaltungen erzeugte Wärme besser ableiten zu können. Die neuen Teranex Mini-Produkte gehen auch auf andere Probleme früherer Wandlergenerationen ein: Sie verfügen über eine interne Stromversorgung, Standard-XLR-Anschlüsse und ergonomische Bedienelemente. Durch ihr attraktives Design eignen sie sich auch für den Tischbetrieb in Postproduktionsstudios und können auch in Instrumentenschränken betrieben werden. Dank ihrer geringen Größe lassen sie sich wie frühere Generationen von Konvertern auch an Drehorten leicht einsetzen

Teranex Mini-Konverter können 12G-SDI-Signale verarbeiten, ohne zu überhitzen, selbst wenn mehrere Konverter nebeneinander in einem Rackmount-Adapter installiert sind. Die 12G-SDI-Schnittstelle ermöglicht die Verarbeitung aller SD-, HD- und Ultra HD-Formate bis zu einer Auflösung von 2160p60 über ein einziges Standardkabel mit BNC-Steckern. Die 12G-SDI-Technologie gewährleistet die Kompatibilität mit älterer SD- und HD-Technologie, wobei die Umschaltung zwischen den Standards automatisch erfolgt



Eines der innovativsten Merkmale des neuen Teranex Mini ist die optionale Frontplatte mit Drehregler, Farb-LCD-Display und Bedientasten. Die Grundplatte der Teranex Mini-Modelle kann leicht entfernt und durch das Teranex Mini Smart Panel mit ergonomischen Bedienelementen ersetzt werden. Das Panel ermöglicht die Video- und Audioüberwachung oder die Anzeige von Zeitcode- oder Videosignalstandards. Das Teranex Mini Smart Panel verbessert die Benutzerfreundlichkeit erheblich und ermöglicht eine sofortige Rückmeldung bei der Einstellung von Konvertierungsparametern, was besonders in einer Fernsehstudioumgebung wichtig ist

Die Teranex Mini-Serie verfügt außerdem über integrierte Netzteile, wodurch die weniger zuverlässigen externen Netzteile entfallen. Alle Modelle verfügen außerdem über eine integrierte Ethernet-Schnittstelle zur Fernsteuerung der Konverter von einem zentralen Standort aus über die neue Converter Utility-Anwendung für Windows und Mac OS X. Darüber hinaus kann diese Netzwerkschnittstelle das Gerät auch mit Strom versorgen, da sie die Power on Ethernet-Technologie unterstützt. Die PoE-Unterstützung kann die Stromverkabelung komplett überflüssig machen oder als Ersatzstromquelle dienen! Dies macht es sehr einfach, mehrere Teranex Mini-Konverter in Instrumentenschränken zu installieren



Die Teranex Mini-Produkte sind außerdem mit Standard-XLR-Anschlüssen für symmetrische Audioleitungen, digitale AES/EBU-Schnittstellen oder zum Anschluss von Timecode-Quellen ausgestattet. Die Benutzer können standardmäßige Studiokabel mit einem zuverlässigen Steckertyp verwenden, der mit einer Verriegelung versehen ist, um ein versehentliches Ziehen des Kabels zu verhindern. Der Audioschaltkreis des Teranex Mini wurde komplett überarbeitet, um ein extrem geringes Rauschen (über -115 dBFS) und eine maximale Audioqualität zu gewährleisten

Die Teranex Mini-Modelle bieten außerdem die Teranex-Technologie für die Aufwärts- und Abwärtssignalumwandlung. Wird zum Beispiel ein Teranex Mini SDI zu HDMI Modell an einen HD-Fernseher angeschlossen, der den Ultra HD-Standard nicht unterstützt, berechnet der Konverter das Eingangssignal automatisch neu, damit es angezeigt werden kann. Die hochwertigen Schaltkreise und Algorithmen von Teranex machen die Teranex Mini-Modelle zu idealen Werkzeugen für TV- und Postproduktionsstudiotechniker. Die Re-Synchronisierung der SDI-Eingänge und niedrige Jitter-Werte ermöglichen die Verwendung längerer Kabel. Bei der Konvertierung in den analogen Bereich wird das Video mit einer Genauigkeit von 12 Bit verarbeitet, um das Rauschen zu minimieren. Die Teranex-Technologie zur Neuberechnung der Videoauflösung sorgt für eine qualitativ hochwertige Konvertierung zwischen SD-, HD- und Ultra HD-Standards



Es stehen sechs Teranex Mini-Konvertermodelle zur Auswahl - SDI zu HDMI, HDMI zu SDI, SDI zu Analog, Analog zu SDI, SDI zu Audio und Audio zu SDI. Darüber hinaus sind sechs optische Schnittstellenvarianten erhältlich: Optisch zu HDMI, HDMI zu Optisch, Optisch zu Analog, Analog zu Optisch, Optisch zu Audio und Audio zu Optisch, die über einen SDI-Anschluss und ein SMPTE-konformes optisches 12G-SDI-Modul verfügen



Hauptmerkmale der Teranex Mini 12G-Konverter

• Hochmoderne 12G-SDI-Schnittstelle mit Unterstützung für SD-, HD- und Ultra HD-Standards bis zu einer Auflösung von 2160p60.
• Professionelle XLR-Anschlüsse.
• Integriertes Universalnetzteil mit einem Bereich von 90 - 240V.
• Ethernet-Anschluss für die Fernverwaltung von Konvertern und Notstromversorgung mit Unterstützung der Power over Ethernet (PoE)-Technologie.
• DIP-Schalter für die einfache Einrichtung der Konverter ohne die Verwendung der optionalen Smart Panel-Gesichtsmaske.
• Optionale Frontplatte mit LCD-Display und ergonomischen Bedienelementen.
• Schlankes, kompaktes und robustes Design für die Rackmontage oder den Einsatz auf dem Schreibtisch.
• Einzigartiges Kühlsystem mit leisen Lüftern für zuverlässigen und leisen Betrieb.

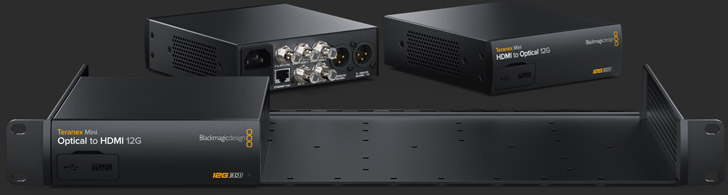

• Optionaler 1U-Höhenadapter für die Rackmontage von bis zu drei Konvertern



Teranex Mini SDI zu HDMI 8K HDR
Teranex Mini SDI to HDMI 8K HDR ist eine fortschrittliche Lösung für die Überwachung von 8K-Video mit Großbildfernsehern oder Projektoren, die auch die Monitorkalibrierung über optionale Sonden von Drittanbietern unterstützt. Darüber hinaus bietet es eine Ausgangsanzeige von bis zu zwei Signalmessfunktionen, einschließlich Wellenform-, Komponenten-, Vektorskop- und Histogrammanzeige. Teranex Mini SDI to HDMI 8K HDR ist ideal für Filmstudios und Fernsehschaffende, die High-End-Equipment zu geringen Anschaffungskosten benötigen. Der hohe Nutzwert des Wandlers wird auch durch eine Frontmaske mit LCD-Display zur Signalvorschau und komfortablen Parametereinstellung unterstrichen

Das LCD-Display auf der Vorderseite zeigt nicht nur eine Videovorschau, sondern auch Audioanzeigen mit VU- oder PPM-Ballistik oder Eingangsformat an; auf der Rückseite befindet sich eine Quad-Link 12G-SDI-Schnittstelle, die HD-, Ultra HD- und 8K-Auflösungen unterstützt. Außerdem gibt es 4 HDMI-Ausgänge für 8K-Fernseher und -Projektoren mit Quad-HDMI-Eingängen und natürlich Funktionen für die Abwärtskonvertierung von 8K-Videos auf Ultra HD- oder HD-Auflösung sowie die automatische Konvertierung zwischen 2SI (2-Sample Interleave) und Square Division-Formaten. Das Teranex Mini SDI zu HDMI 8K Modell bietet Unterstützung für die neuesten HDR Standards inkl. PQ- und Hybrid Log Gamma (HLG)-Formate gemäß den Standards ST2108-1, ST2084 und ST425 sowie Unterstützung für die Farbräume Rec.2020 und Rec.709 und das DCI-P3-Format

Um die Kompatibilität des Bildes mit den Übertragungsstandards zu beurteilen, können zwei unabhängige Messwerkzeuge im Überblendmodus angezeigt werden. Der Benutzer kann die Position, Größe und Transparenzstufe ändern und zwischen Funktionen zur Anzeige von Wellenformen, Vektorskopen und RGB/YUV-Komponenten wählen, die zur Überprüfung der Farbkorrektur und der Kompatibilität der Aufzeichnung mit Übertragungsstandards verwendet werden können. Außerdem gibt es eine Histogramm-Anzeige zur Überprüfung der Helligkeitsverteilung und des Einbrennens oder Ausbrennens

Teranex Mini SDI to HDMI 8K HDR bietet 33-Punkt-3D-LUT-Korrekturen, und es ist möglich, angeschlossene Displays mit Kalibrierungssonden von Drittanbietern zu kalibrieren, die an die USB-Schnittstelle angeschlossen werden. Der Konverter analysiert und generiert automatisch 3D-LUT-Daten, um eine inkonsistente Farbdarstellung auf verschiedenen Monitoren zu vermeiden. Zwei unabhängige 3D-LUT-Tabellen können importiert und über das Frontpanel umgeschaltet werden. Zu den unterstützten USB-Kalibriersonden gehören SpectraCal C6, X-Rite i1 Display Pro und Klein K10-A

Die Pass-Through Quad-Link 12G-SDI-Eingänge unterstützen alle gängigen Videostandards einschließlich 50p, 59.94p bis 60p bei 720p Auflösung. Interlaced 1080i HD-Auflösungen umfassen 50i, 59.94i und 60i, wobei alle Bildraten von 23,98 bis 60 fps für die Standards 1080p, 1080PsF und 2160p unterstützt werden. Cinema 2K und 4K DCI Standards werden von 23.98p - 60p Bildraten unterstützt, 8K Modi umfassen 4320p23.98, 24, 25, 29.97, 50 und 59.94. Der Konverter konvertiert außerdem automatisch zwischen 2SI- und Square-Division-Modi und unterstützt sowohl Level A- als auch Level B-Modi für 3G-SDI-Schnittstellen sowie YUV- oder RGB-Farbmodelle für SDI

Dank seiner Gummifüße kann der Konverter auf Werkbänken aufgestellt werden, und mit dem optionalen Teranex Mini Rack Shelf lässt er sich in Instrumentenschränken montieren

Teranex Mini SDI zu DisplayPort 8K HDR
Teranex Mini SDI to DisplayPort 8K HDR ist eine fortschrittliche Lösung für die Überwachung von 8K-Video mit DisplayPort-Computermonitoren, wie dem neuen Pro Display XDR. Im Gegensatz zu herkömmlichen Konvertern kann dieses Produkt Kalibriersonden von Drittanbietern verwenden und auch die Ausgabe von Signalmessfunktionen wie Wellenform, Histogramm oder Vektorskop anzeigen. Dies ist eine ideale Lösung für Film- und Fernsehstudios, die professionelle und dennoch erschwingliche Lösungen für die Videovorschau benötigen. Als zusätzlicher Bonus ist das elegante Design inkl. LCD-Display für Signalvorschau und einfache Einrichtung

Auf der Frontmaske befinden sich Bedienelemente und ein Farbdisplay zur Anzeige des am Videoeingang anliegenden Signals, Audioanzeigen und eine Videoformatanzeige. Die Rückseite bietet eine Quad Link 12G-SDI-Schnittstelle, die mit den Standards HD, Ultra HD und 8K kompatibel ist. Außerdem gibt es zwei DisplayPort-Anschlüsse: einen Standard- und einen USB-C-Anschluss für neue Monitore wie den Pro Display XDR. Eine integrierte Funktion zur Änderung der Videoauflösung stellt sicher, dass das richtige Videosignal für einen an die DisplayPort-Schnittstelle angeschlossenen Monitor vorhanden ist

Die Vorschau des HDR-SDI-Signals auf kompatiblen DisplayPort-Monitoren wird durch die Unterstützung der Formate PQ und Hybrid Log Gamma (HLG) gemäß den Standards ST2108-1, ST2084 und ST425 ermöglicht. ST425 definiert zwei neue Bits in der VPID, um die Übertragungscharakteristik von SDR, HLG oder PQ anzugeben. Der Standard ST2108-1 spezifiziert die Methode der Übertragung von statischen oder dynamischen HDR-Metadaten über SDI. Es gibt auch Unterstützung für ST2082-10 für 12G-SDI und ST425 für 3G-SDI-Quellen. Die Farbräume Rec.2020 und Rec.709 sowie 100 % des DCI-P3-Farbraums werden unterstützt

Zwei unabhängige Messwerkzeuge können im Einblendungsmodus angezeigt werden, um die Bildkompatibilität mit Übertragungsstandards zu bewerten. Die Benutzer können ihre Position, Größe und Transparenzstufe ändern und zwischen Wellenform-, Vektorskop- und RGB/YUV-Komponentenanzeigefunktionen wählen, um die Farbkorrektur und die Kompatibilität der Aufzeichnung mit Übertragungsstandards zu überprüfen. Außerdem gibt es eine Histogramm-Anzeige zur Überprüfung der Helligkeitsverteilung und des Einbrennens oder Ausbrennens

Teranex Mini SDI to DisplayPort 8K HDR bietet 33-Punkt-3D-LUT-Korrekturen, und es ist möglich, angeschlossene Displays mit Kalibrierungssonden von Drittanbietern zu kalibrieren, die an die USB-Schnittstelle angeschlossen werden. Der Konverter analysiert und generiert automatisch 3D-LUT-Daten, um eine inkonsistente Farbdarstellung auf verschiedenen Monitoren zu vermeiden. Zwei unabhängige 3D-LUT-Tabellen können importiert und über das Frontpanel umgeschaltet werden. Zu den unterstützten USB-Kalibriersonden gehören SpectraCal C6, X-Rite i1 Display Pro und Klein K10-A

Der Pass-Through Quad-Link 12G-SDI-Eingang unterstützt alle gängigen Videostandards einschließlich 50p, 59.94p bis 60p bei 720p Auflösung. Interlaced 1080i HD-Auflösungen umfassen 50i, 59.94i und 60i, wobei alle Bildraten von 23,98 bis 60 fps für die Standards 1080p, 1080PsF und 2160p unterstützt werden. Cinema 2K und 4K DCI Standards werden von 23.98p - 60p Bildraten unterstützt, 8K Modi umfassen 4320p23.98, 24, 25, 29.97, 50 und 59.94. Der Konverter konvertiert außerdem automatisch zwischen 2SI- und Square-Division-Modi und unterstützt sowohl Level-A- als auch Level-B-Modi für 3G-SDI-Schnittstellen sowie YUV- oder RGB-Farbmodelle für SDI

Dank seiner Gummifüße kann der Konverter auf Werkbänken aufgestellt werden, und mit dem optionalen Teranex Mini Rack Shelf lässt er sich in Instrumentenschränken montieren

Teranex Aktualisierung 5.0.1 (12/2016)
Die Aktualisierung Teranex 5.0.1 ist für die Benutzer der Teranex Mini-Serie bestimmt. Die neue Software regelt die Lüfterdrehzahl automatisch in Abhängigkeit von der Temperatur des Kreislaufs und sorgt so für einen leiseren Betrieb der Teranex Mini-Produkte

Teranex Update 6.1.1 (9/2018)
Version 6.1.1 implementiert den 3G-SDI-Level-A-Modus und erweiterte Unterstützung für DSLR-Geräte (für die Modelle Teranex Mini HDMI to SDI 12G und Teranex Mini HDMI to Optical 12G) sowie Verbesserungen bei der LUT-Korrektur und der HDMI-TV-Kompatibilität (Teranex Mini SDI to HDMI 12G und Teranex Mini Optical to HDMI 12G).
