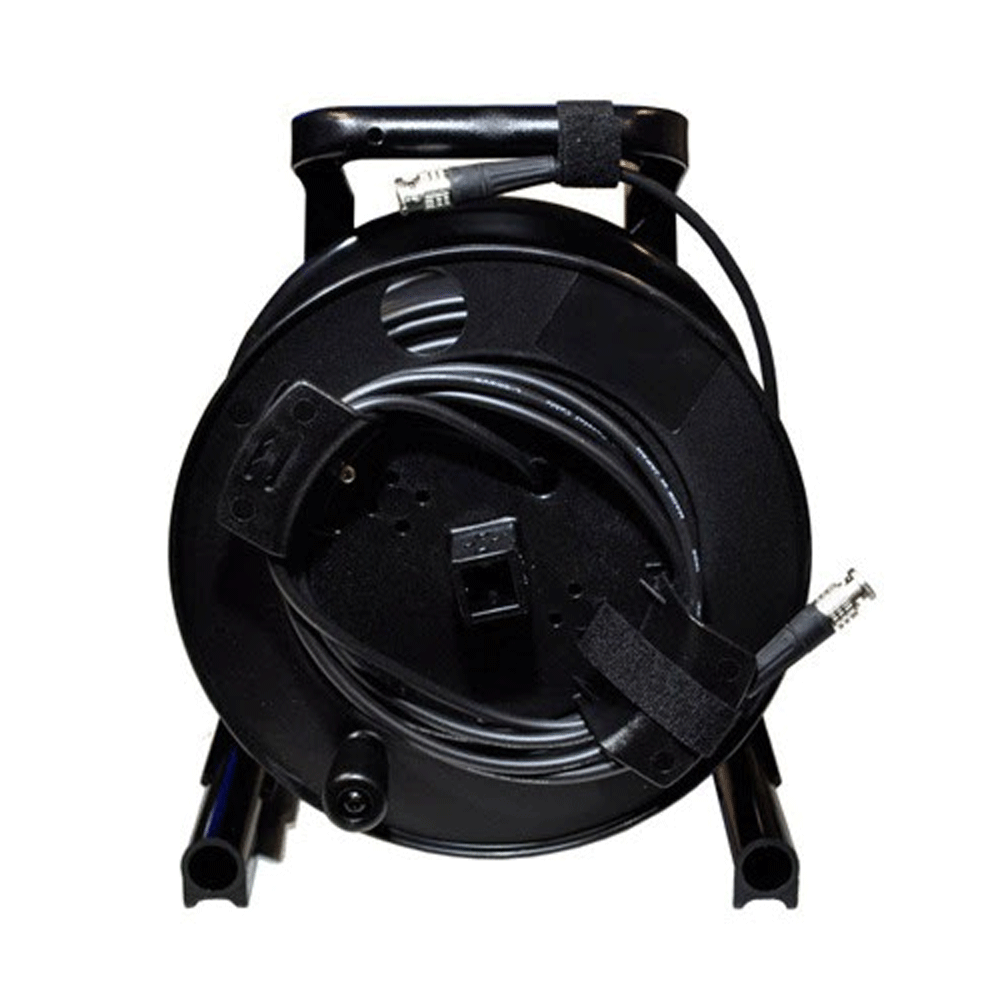

Canare 6G/3G/HD-SDI cable on reel with cable holder 50m

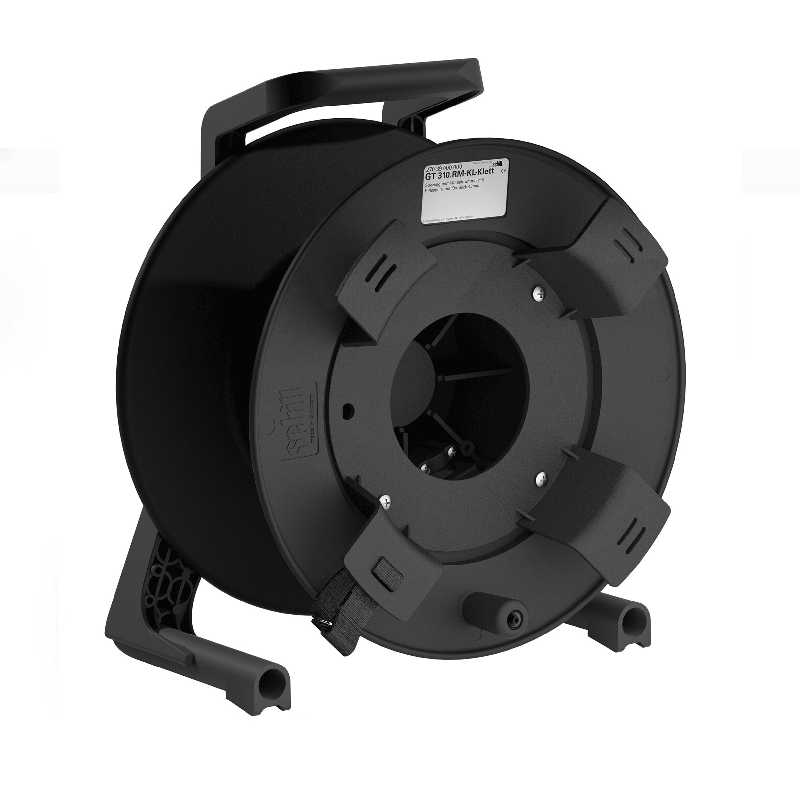

Canare L-4.5CHWS BNC (M-samec) / BNC (M-samec) ist ein "Low Loss" flexibles und langlebiges 75 Ohm HD/SD-SDI Koaxialkabel, 7,2 mm Außendurchmesser mit BNC (M) Abschlüssen auf einer SCHILL-Trommel gewickelt. 30-40 m lange Kabel werden auf Schill GT 235.RM Trommel gewickelt, 50-80 m lange Kabel werden auf die größere Schill GT 310.RMTrommel gewickelt

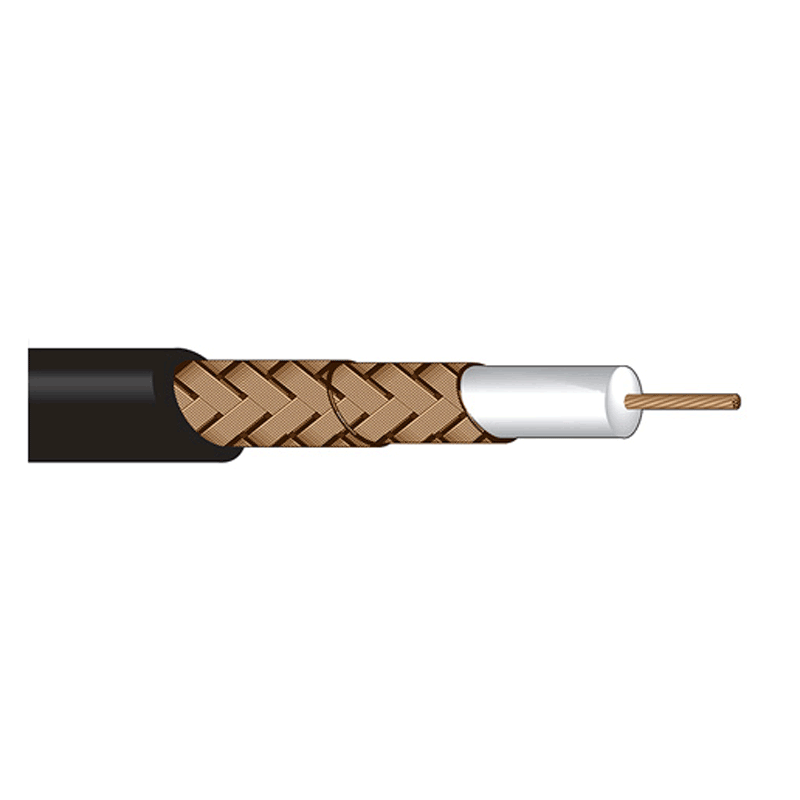

Aufgrund seiner großen Flexibilität ist es ideal für den mobilen HD-Einsatz und bietet eine hervorragende Widerstandsfähigkeit gegen wiederholtes Biegen. Das Kabel hat einen verseilten Mittelleiter und eine "High-Density"-Doppelgeflechtabschirmung mit einer hochdichten und dicken Schaumstoffisolierung.

Eigenschaften des Canare L-4.5CHWS Kabels:

• konform mit SMPTE 424M & 292M Spezifikation
• HDTV
• HD/SD-SDI-Video
• PAL- und NTSC-Analogvideo
• Satellitenanwendungen
• TELCO
• Prüfgeräte

Parameter des Kabels Canare L-4.5CHWS:

• Standardmäßig hergestellte Längen: 100/200m
• Manteldurchmesser (Gesamtdurchmesser) in mm:7,2
• Kabelgewicht in kg/100m: 6,6
• Mittelleiter - Anzahl und Durchmesser der Kabelkerne in mm: 7/0,34
• Gesamtdurchmesser des Mittelleiters in mm: 1,02
• Schaumstoff-Dielektrikum - Durchmesser in mm: 4,57
• Widerstand des Mittelleiters in Ω/100m:3,3
• Widerstand des Außenleiters in Ω/100m:0,8
• Temperaturbereich: -30°C ~ +60°C
• Statische Kapazität in pF/m:53
• Dämpfung in dB/100m bei 750MHz: 22,8

Merkmale des BCP-B45HW-Anschlusses:

• Echte 75-Ohm-Ausführung mit Crimpstift und Hülse
• Hochleistung 1,1 oder weniger VSWR (Voltage standing Wave Ratio) bis zu 3GHz.
• Verlängerter Körper für bessere Handhabung
• Die Positionsmarkierung auf dem Gehäuse ermöglicht eine einfache Inspektion des Steckers.
• Ausgezeichnete Kabelführung
• Vergoldeter zentraler Stift
• Steckergehäuse ist "druckgegossen" - geringere Kosten bei hoher Leistung
• Einfache Montage mit der Canare Crimpzange

Parameter des BCP-B45HW-Anschlusses:

• Isolationswiderstand bei 500V DC in Ω: >1000M
• Nennspannung für 1 Minute: 1500V AC (rms)
• Widerstand des zentralen Kontakts: <6m ohm
• Widerstand des äußeren Kontakts: <3m ohm
• Impedanz in Ω : 75
• Steckergehäuse - Material/Oberfläche : Messing / Nickel
• Zentraler Kontakt - Material/Oberfläche : Beryllium-Kupfer / Gold
• Flansch - Material/Oberfläche: Druckguss AL / Nickel
• Dielektrikum - Werkstoff: PTFE Polytetrafluorethylen
