Skaarhoj ETH-GPI Link

Das Einrichten eines E/A-Geräts war noch nie so flexibel. Schließen Sie alles an Ihre Tally-Lampen an und steuern Sie es, lösen Sie ATEM-Umschaltroutinen aus, steuern Sie ein HyperDeck, ändern Sie die Scopes eines SmartScope Duo und leiten Sie Ein-/Ausgänge eines VideoHub. Die Definition von Parametern - einzeln oder mehrfach - für Ein-/Ausgänge ist dank der Dropdown-Menüstruktur in UniSketch OS extrem schnell. Verbinden und steuern Sie bis zu 8 Geräte gleichzeitig!

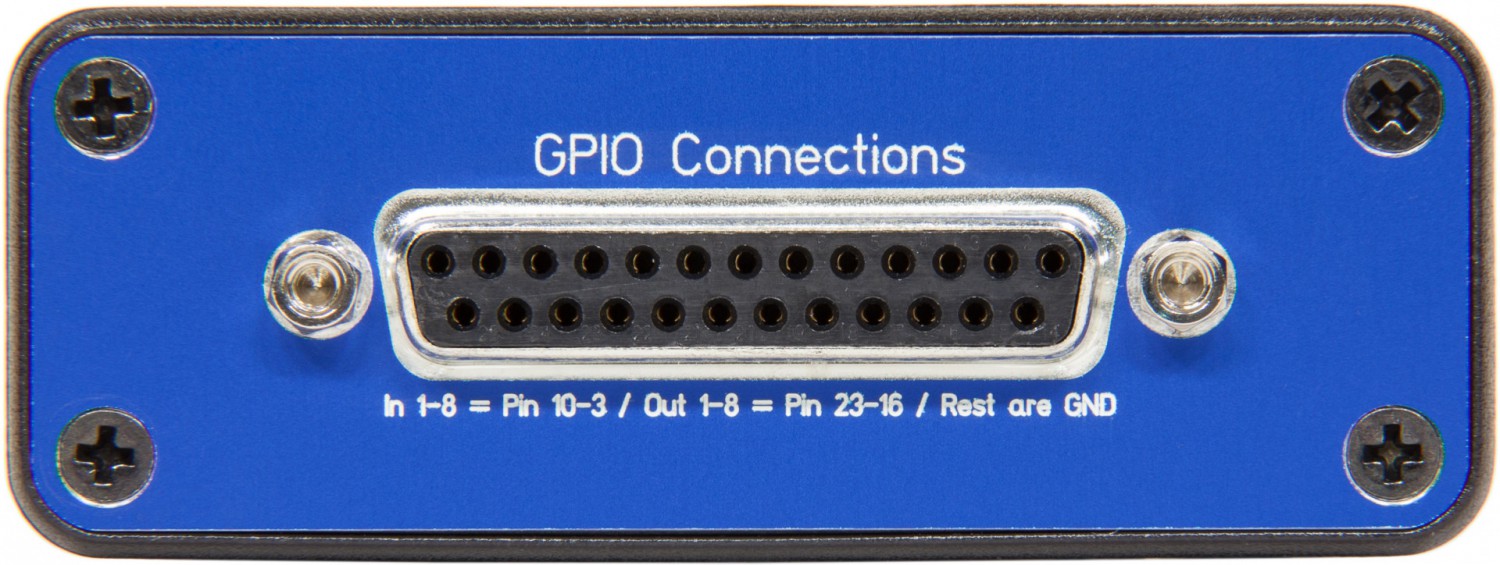

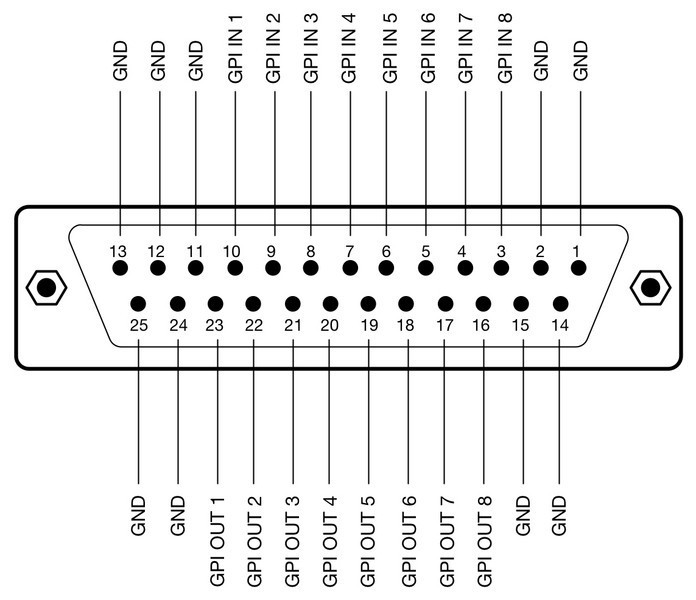

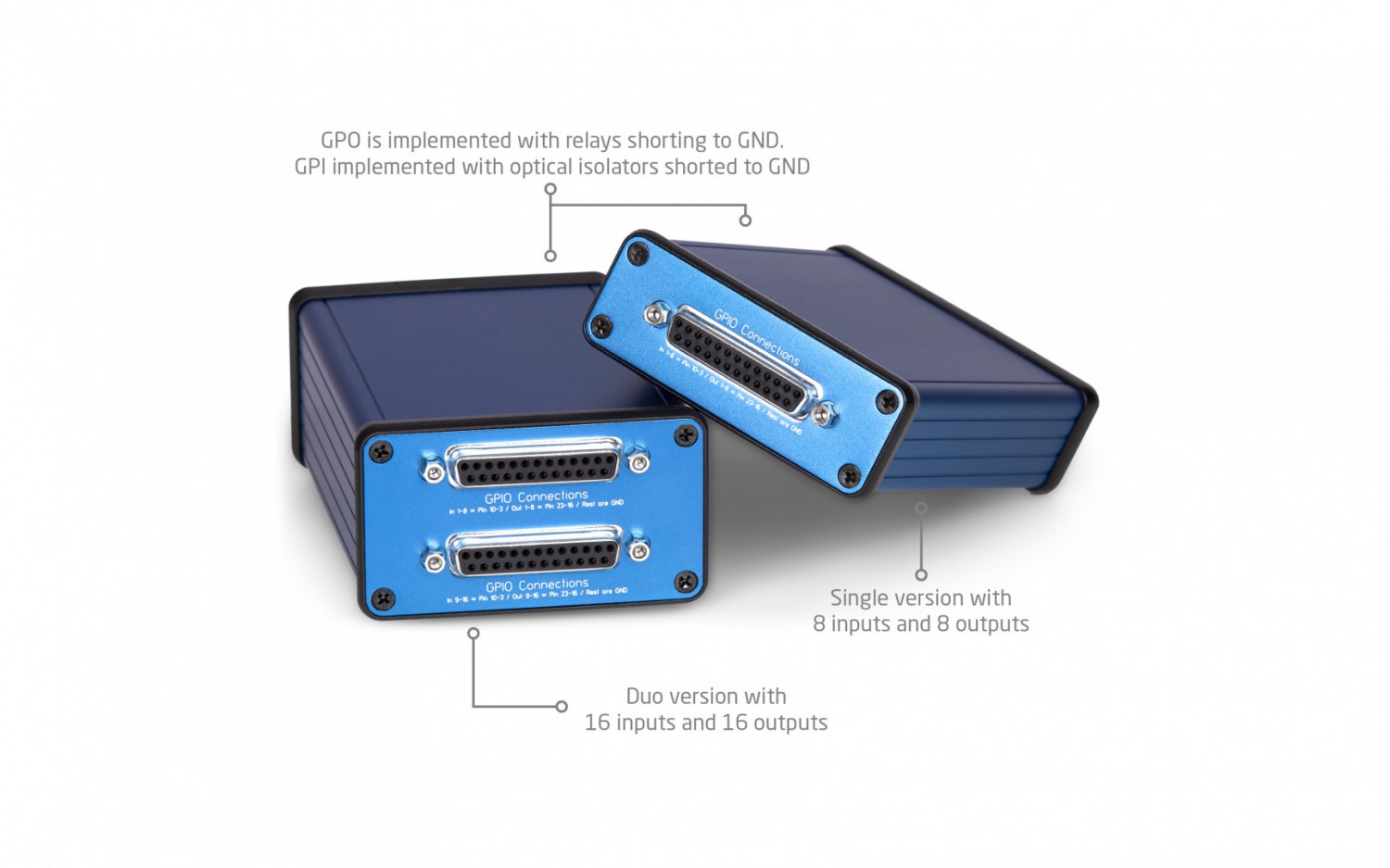

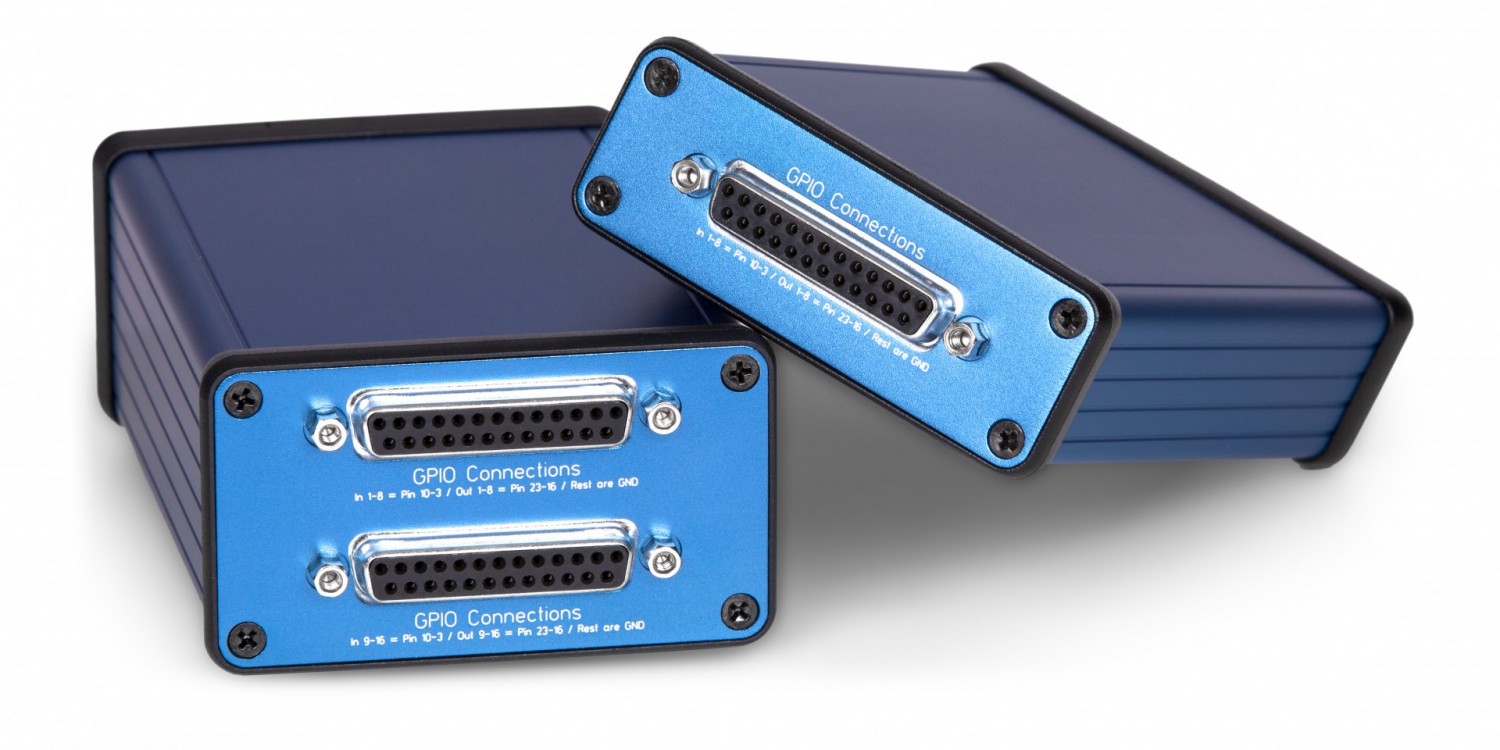

Die universellen E/A-Controller bieten 8/16 Eingänge und 8/16 Ausgänge, die alle mit hochwertigen Relais und Optokopplern elektrisch getrennt sind. GPO wird mit Relais realisiert, die mit GND kurzgeschlossen sind. GPI wird mit optischen Isolatoren realisiert, die mit GND kurzgeschlossen sind.

Bitte beachten Sie: SKAARHOJ-Controller mit GPI-Eingängen akzeptieren Open-Collector- und Relais-Ausgänge (auf GND gezogen). Der standardmäßige HD15 Tally-Anschluss am TriCaster TC1 liefert kein direktes Arbeitssignal für den ETH-GPI Link. Eine Umwandlung des 5V-Potenzials in GND ist erforderlich.
