SWIT M-1093F 2x9" IPS LCD 19" rack 4U monitor

SWIT M-1093F 2x9" IPS LCD 19" Rack 4U Monitor mit 1920×1200 Auflösung, 800:1 Kontrastverhältnis und 2x 2K/3G/HD/SD-SDI, HDMI und Composite Eingang (+Loop Ausgang).

M-1093F

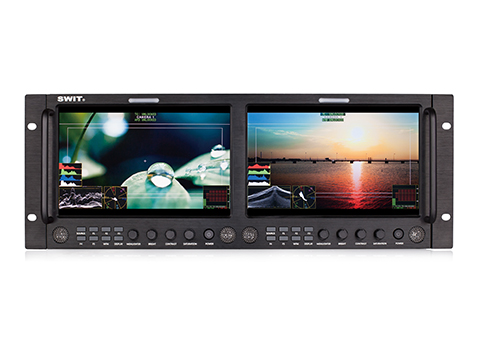

Dualer 9-Zoll-FHD-Wellenform-Rack-LCD-Monitor

• 9-Zoll-IPS-LCD-Bildschirm ×2
• Auflösung 1920×1200, Kontrast 800:1
• 19-Zoll-4U-Rack-Montage, ±30° drehbar
• 2K/3G/HD/SD-SDI, HDMI, CVBS-Überwachung
• 16-Kanal-Embedded-Audio-Meter mit Alarm
• Auswahl von 2 beliebigen Audiokanälen für die Ausgabe
• Wellenform Y/Cb/Cr/R/G/B und Einzelzeile
• Vektorspektrum, Histogramm R/G/B/Y
• AFD, H/V-Verzögerung, R/G/B/Mono, Falschfarben
• TSL UMD und Text TALLY Anzeige
• Zebrastreifen, Peaking Focus Assist
• SDI-Timecode-Anzeige
• Marker 4:3, 13:9, 14:9, 15:9, 1,85:1, 2,35:1
• TALLY-Licht und GPI-Steuerung
• USB-Firmware-Upgrade

9-Zoll-IPS-LCD

IPS-Panel mit LED-Hintergrundbeleuchtung
Das M-1093F verwendet 2× 9-Zoll IPS (In-Plane Switching) LCD-Panels mit Full HD 1920×1200 Auflösung und LED-Hintergrundbeleuchtung, 800:1 Kontrast. Der Betrachtungswinkel beträgt Horizontal: 170° / Vertikal: 170°

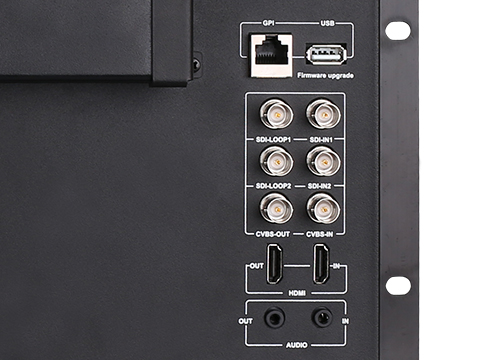

Eingabe-/Ausgabeschnittstellen

SDI / HDMI / CVBS / Analoges Audio
Jedes LCD des M-1093F unterstützt
2K/3G/HD/SD-SDI-Eingang × 2
2K/3G/HD/SD-SDI-Schleifenausgang (2)
HDMI 1.3-Eingang (1)
HDMI 1.3 Schleifenausgang × 1
CVBS-Eingang × 1
CVBS-Schleifenausgang × 1
3.5 mm analoger Audioeingang × 1
3.5 mm analoger Audioausgang × 1

Videoanalyse-Assistent-Muster

Wellenform / Vektorspektrum / Histogramm

Das M-1093F unterstützt folgende Videoanalyse-Assistenzmuster: Wellenform (Y/Pb/Pr/R/G/B), Vektorskala, Histogramm (R/G/B/Y), um die digitalen Videoqualitätsinformationen (Luma, Farbe, Sättigung usw.) in Muster umzuwandeln. Die Muster können einzeln ein- und ausgeschaltet werden, die Anzeigeposition (oben/unten/links/rechts), die Größe, die Farbe und die Durchsichtigkeit können ausgewählt werden.

Integrierte Audioüberwachung

Bis zu 16-Kanal-Meter mit Alarm- und Select-Ausgang

Das M-1093F unterstützt die Anzeige von eingebetteten SDI-16-Kanal- und HDMI-8-Kanal-Audiometern mit Markierungen und Warnhinweisen bei Audioanomalien. Der Benutzer kann auch 2 beliebige Audiokanäle für die Ausgabe über eine 3,5-mm-Buchse oder Lautsprecher auswählen. Die Position des Audiometermusters kann aus einer der vier Ecken ausgewählt werden, und Sie können wählen, ob nur 2 Kanäle, 8 Kanäle oder alle 16 Kanäle angezeigt werden sollen. Auch Skalenmarkierungen, Warnhinweise und die Durchsichtigkeit des Audiomessbildes sind wählbar.

UMD- und Text-Tally-Anzeige

TSL 3.1 / 4.0 Protokoll
Das M-1093F unterstützt die UMD- und Text-Tally-Anzeige des TSL 3.1/4.0-Protokolls mit einer Auswahl von 1-126 TSL-Adressen und maximal 8 angezeigten Buchstaben. Die UMD/TALLY-Signaleingänge erfolgen über den RJ45(RS485)-Anschluss an der Rückseite des Monitors.

USB-Firmware-Aktualisierung

Der Monitor verfügt über einen Standard-USB-Anschluss an der Rückseite, über den die Firmware aktualisiert werden kann. Benutzer können die neueste Firmware-Datei auf einen USB-Stick herunterladen und zur Aktualisierung direkt in den M-1093F-Monitor einstecken, ohne einen PC anschließen zu müssen.

3-farbige TALLY-Leuchte

RJ45(RS485)-Eingangssignal

Auf jedem Bildschirm befinden sich TALLY-Leuchten in den Farben Rot, Grün und Gelb. Die Benutzer können die Pins des RJ45-Anschlusses zur Steuerung der TALLY-Leuchten definieren.

Stromversorgung

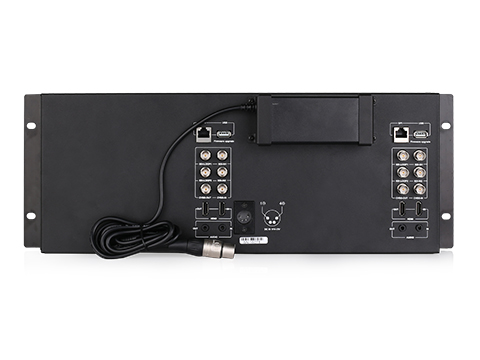

Der M-1093F verfügt über eine 4-polige XLR-Buchse für eine Gleichstromversorgung von 6,5-24 V für die beiden Bildschirme, und ein AC-DC-Adapter ist an der Rückseite des Monitors angebracht.

Einbau

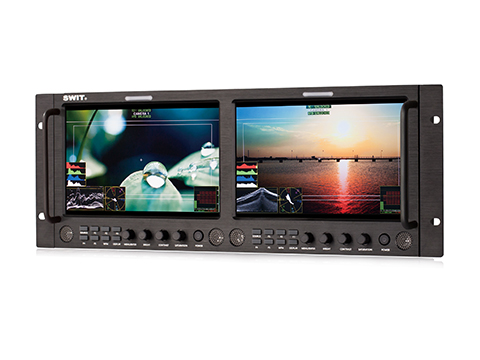

Der M-1093F wird standardmäßig in ein 19"-Rack eingebaut und nimmt 4 HE Höhe ein. Der Monitor ist bei der Installation in Racks um ±30° nach oben und unten drehbar.
