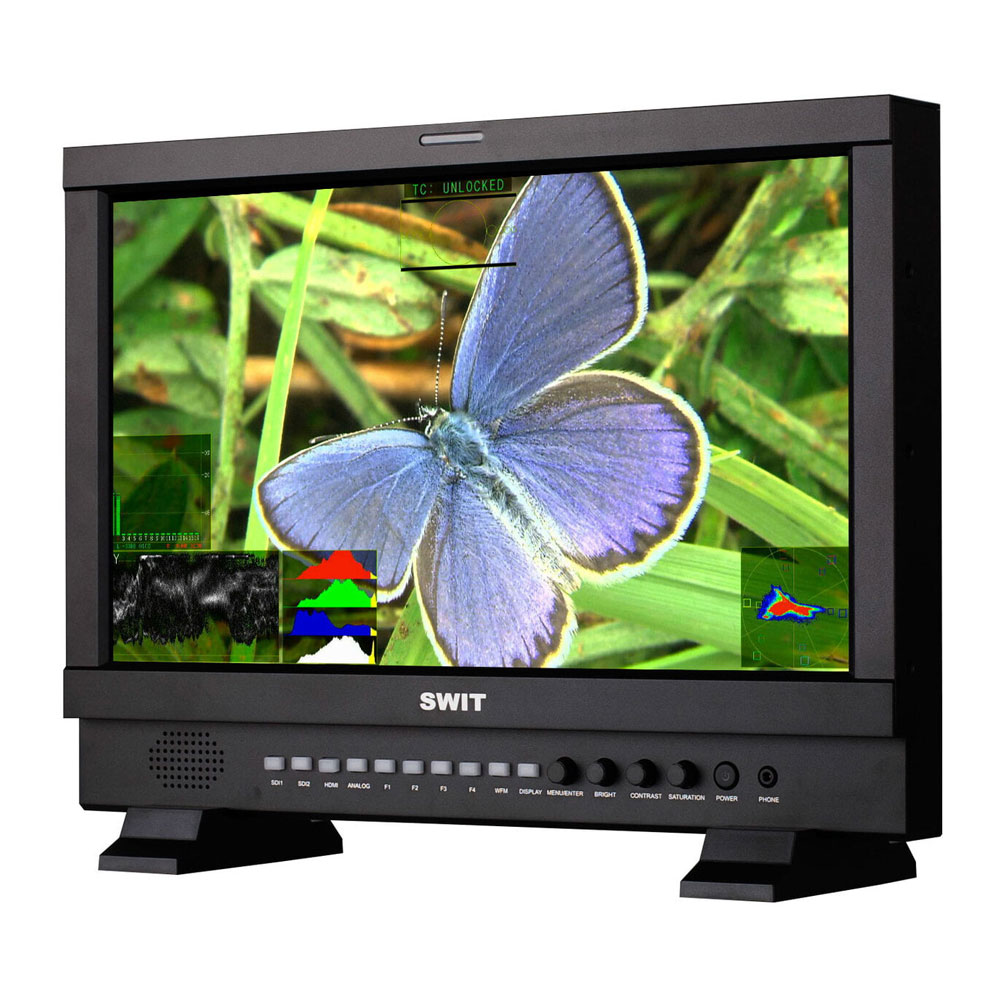

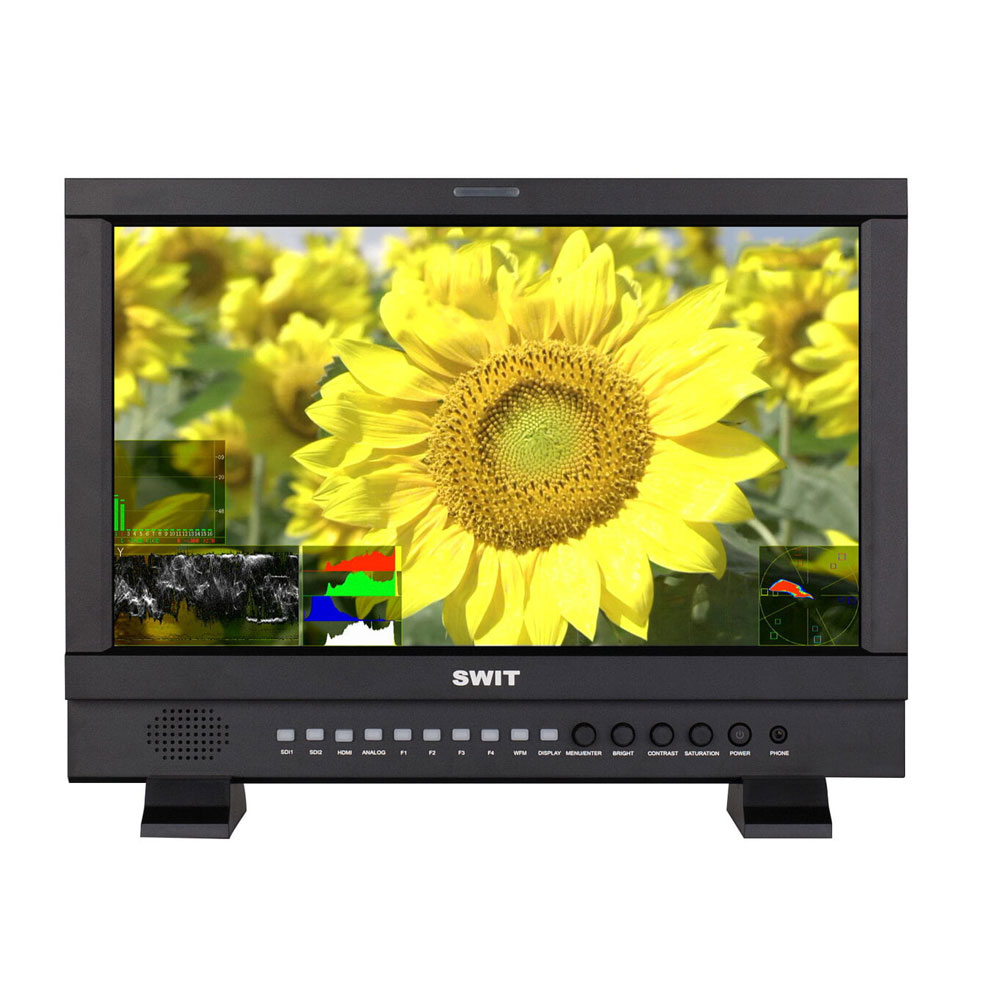

SWIT S-1173FS 17" FHD Studio Monitor with full professional functions

17" Studiomonitor mit allen professionellen Funktionen, 3G SDI/HDMI, 1920*1080, inklusive Tischständer, TSL UMD

17.3-Zoll-Full-HD-Studio-LCD-Monitor
AH-IPS-LCD-Panel, LED-Hintergrundbeleuchtung

Der S-1173F verfügt über ein 17,3-Zoll-IPS-LCD-Panel (In-Plane-Switching) mit einer Full-HD-Auflösung von 1920×1080 Pixeln und LED-Hintergrundbeleuchtung. Der Kontrast von 700:1 sorgt für eine präzise Farbwiedergabe. Der Betrachtungswinkel beträgt Horizontal: 160° / Vertikal: 160°.

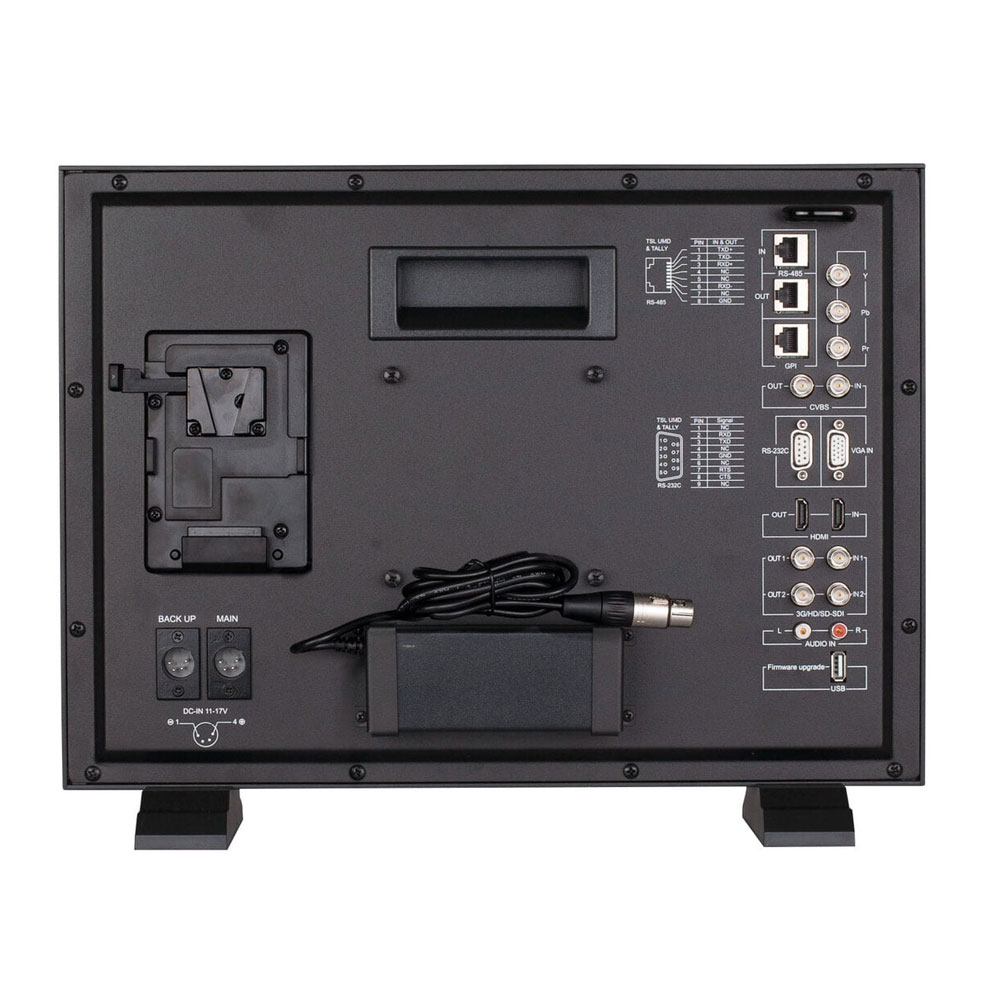

Multiformat-Eingang/Ausgang
Der S-1173F unterstützt：
2K/3G/HD/SD-SDI-Eingang×2
2K/3G/HD/SD-SDI-Schleife ×2
HDMI®-Eingang×1
HDMI®-Schleife×1
YUV-Eingang ×1
VGA-Eingang ×1
CVBS-Eingang ×1
CVBS-Schleife ×1
RS485 UMD-Eingang×1
RS485-UMD-Ausgang ×1
RS232C UMD-Eingang ×1
RS485 GPI-Eingang ×1
L/R-Analog-Audioeingang×1

Videoanalyse-Assistent Muster
Wellenform / Vektorspektrum / Histogramm

Das S-1173F unterstützt folgende Videoanalyse-Assistenzmuster: Wellenform (Y/Pb/Pr/R/G/B), Vektorskala, Histogramm (R/G/B/Y), um die digitalen Videoqualitätsinformationen (Luma, Farbe, Sättigung usw.) in Muster umzuwandeln, und die Muster können einzeln ein- und ausgeschaltet werden, Anzeigeposition (oben/unten/links/rechts), Größe, Farbe und Durchsichtigkeit auswählen.

Integrierte Audioüberwachung
Bis zu 16-Kanal-Meter mit Alarm- und Select-Ausgang

Das S-1173F unterstützt die Anzeige von eingebetteten SDI-16-Kanal- und HDMI®-8-Kanal-Audiometern mit Markierungen und Warnhinweisen bei Audioanomalien. Der Benutzer kann auch 2 beliebige Audiokanäle für die Ausgabe über eine 3,5-mm-Buchse oder Lautsprecher auswählen. Die Position der Audiometermuster kann zwischen Auf/Ab/Links/Rechts gewählt werden, und Sie können wählen, ob nur 2 Kanäle, 8 Kanäle oder alle 16 Kanäle angezeigt werden sollen. Auch Skalenmarkierungen, Warnhinweise und die Durchsichtigkeit des Audiomessbildes sind wählbar.

UMD- und Text-Tally-Anzeige
TSL 3.1/4.0-Protokoll

Das S-1173F unterstützt die UMD- und Text-Tally-Anzeige des TSL 3.1/4.0-Protokolls mit einer Auswahl von 1-126 TSL-Adressen und maximal 8 angezeigten Buchstaben. Die UMD-Eingänge erfolgen über den RS485- oder RS232C-Port und die Ausgänge über den RS485-Port.

Peaking, nur R/G/B/Mono, Zebra, Falschfarben
Timecode, H/V-Verzögerung, AFD, Skalenmarkierungen

3DLUT-Farbkalibrierung
Eingebaute De-Log LUTs und Upload von Benutzer-LUTs

Unterstützt 17x17x17 3DLUT genaue Farbkalibrierung. Verwenden Sie einen professionellen Farbanalysator (z. B. KONICA MINOLTA CA310) und eine 3DLUT-Kalibrierungssoftware (z. B. SpectralCal CalMAN5) zur Messung und Erstellung einer 3DLUT-Würfeldatei, die per USB-Stick auf den Monitor hochgeladen wird.
Der Monitor verfügt außerdem über integrierte Kamera-Logs für Rec 709-LUTs, einschließlich Log-C, C-log, S-log2， S-log3, V-log, J-log1, RedLogFilm.
Sie können eigene 3DLUTs per USB-Stick in den Monitor importieren.

USB-Firmware-Aktualisierung
Der S-1173F verfügt über einen Standard-USB-Anschluss für die Aktualisierung der Firmware. Benutzer können die
die neueste Firmware-Datei auf einen USB-Stick herunterladen und direkt in den S-1173F-Monitor einstecken, um sie ohne PC-Verbindung zu aktualisieren.

Mehrere Stromquellen
AC-Adapter / V-Mount / Gold-Mount

Der S-1173F verfügt über eine 4-polige XLR-Buchse für einen DC-Eingang (11-17 V) und eine V-Mount- oder Gold-Mount-Platte für den Außeneinsatz.

3-farbiges TALLY-Licht
RS485-Eingangssignal

Es gibt drei Farben für die Tally-Leuchte: Rot, Grün und Gelb. Die Benutzer können die Pins des RS485-Anschlusses zur Steuerung der TALLY-Leuchten definieren.

• 17.3-Zoll-LCD-Panel, Auflösung 1920×1080
• 2K/3G/HD/SD-SDI (x2), HDMI®-Überwachung
• Y/Pb/Pr, VGA, CVBS-Überwachung
• 3DLUT 17x17x17 Farbkalibrierung
• Eingebaute Multiple De-log 3DLuts
• Hochladen von Benutzer-LUTs über USB
• eingebettete 16-Kanal-Audioanzeigen mit Alarm
• Auswahl von 2 beliebigen Audiokanälen für die Ausgabe
• Wellenform Y/Cb/Cr/R/G/B und Einzellinie
• Vektorskala, Histogramm R/G/B/Y
• Peaking-Fokus-Hilfe (rot/blauer Schalter)
• AFD, Timecode, H/V-Verzögerung
• TSL UMD und Text TALLY-Anzeige
• Sicherheitsmarkierung 4:3/13:9/14:9/15:9/1.85:1/2.35:1
• Falschfarben, R/G/B/Mono, Zebrastreifen, interner Farbbalken
• V-Mount / Gold-Mount Batterieplatte optional
• 19-Zoll-Rack-Einbau, 7U Höhe
• USB-Firmware-Upgrade
